CSWA认证练习用铰接支座零件

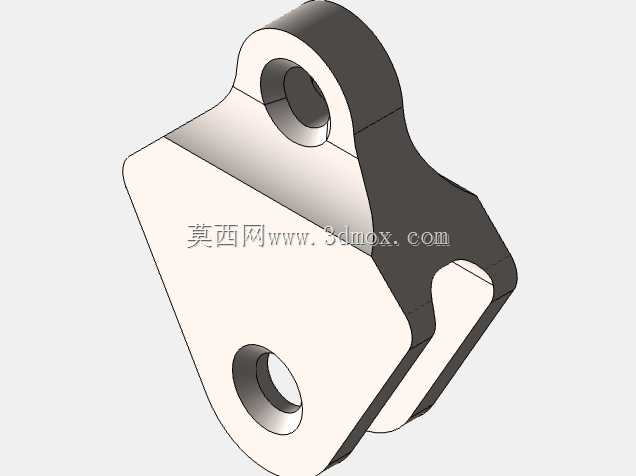

　　该零件属于典型的小型铰接支座类结构件，在轻工自动化设备、小型工装夹具、教学实验台以及民用机械的连杆机构中十分常见，主要承担两支点之间的铰接连接、载荷传递与相对转动限位功能。零件整体采用折弯式板状主体搭配两端同轴铰接耳的布局，主体为近似梯形的厚板结构，上端延伸出带同轴通孔的圆筒形铰接耳，下端板面开设第二处铰接通孔，两处孔位分别用于穿装销轴，实现该支座与相邻连杆、机架或执行件之间的回转配合。从实际装配场景来看，这类支座常作为小型摇臂、摆杆机构的中间连接构件，上端耳孔可与驱动端连杆铰接，下端板面的孔位则与固定机架或从动摆臂相连，工作过程中可绕销轴完成小角度往复摆动，将直线驱动件的推力转化为末端执行件的摆角输出，在小型压合工装、料仓挡料机构、教学演示连杆机构中都能见到同类型结构的应用。

　　从结构设计思路层面分析，该零件的造型完全贴合基础三维建模能力考核的核心要点：主体轮廓通过草图绘制不规则梯形外轮廓后拉伸生成基础实体，上端铰接耳采用同轴圆柱拉伸与主体合并的方式构建，两处铰接孔均通过切除拉伸生成贯通圆孔，侧面的异形让位轮廓则通过草图修剪后二次拉伸切除完成，整体特征树逻辑清晰，无复杂曲面或高级装配特征，非常适合建模初学者练习草图几何约束、拉伸凸台/切除、特征合并等基础操作。设计时两处铰接孔的同轴度、孔端面与孔轴线的垂直度都需要在草图阶段通过几何约束保证，避免后续装配销轴时出现卡滞或间隙过大的问题；主体板厚与铰接耳的圆柱外径比例经过合理匹配，既保证耳片部位承受径向剪切载荷时的结构强度，又不会出现整体重量冗余、材料浪费的问题。零件边缘的过渡位置采用直角过渡搭配小余量倒角的处理方式，既符合普通铣削或激光切割后折弯的加工工艺性，也能避免锐边在装配操作时划伤操作人员。

　　从安装边界与尺寸配合角度来看，该零件的整体外轮廓尺寸适配小型机构的安装空间，上端铰接耳的轴向宽度小于主体板厚方向的总宽度，装配时耳片两侧可预留垫圈安装空间，保证销轴穿装后铰接转动时不会与相邻零件发生侧面摩擦；下端板面的铰接孔中心到主体底边的距离经过校核，当支座绕上端销轴摆动至极限角度时，底边不会与机架安装面发生运动干涉。两处铰接孔的孔径按照标准圆柱销的配合公差设计，日常工况下采用间隙配合即可满足手动铰接转动的需求，若应用在有冲击载荷的设备场景中，可在孔内压装铜套或滚动轴承来降低铰接面的磨损速率，延长构件使用寿命。零件的主体板面预留了足够的平面区域，若实际使用中需要增加限位块、感应触发片等附属配件，可直接在板面上钻孔攻丝进行固定，无需额外改动主体核心结构。在建模练习过程中，从业者可以通过该零件熟悉从二维工程图读取尺寸、规划特征创建顺序、校验零件质量属性与干涉情况的完整流程，掌握这类板杆结合类铰接支座的建模逻辑后，可快速延伸到各类复杂摆臂、支架类零件的设计工作中，也能为后续参加三维建模技能认证、完成实际工装结构设计打下扎实的基础。
