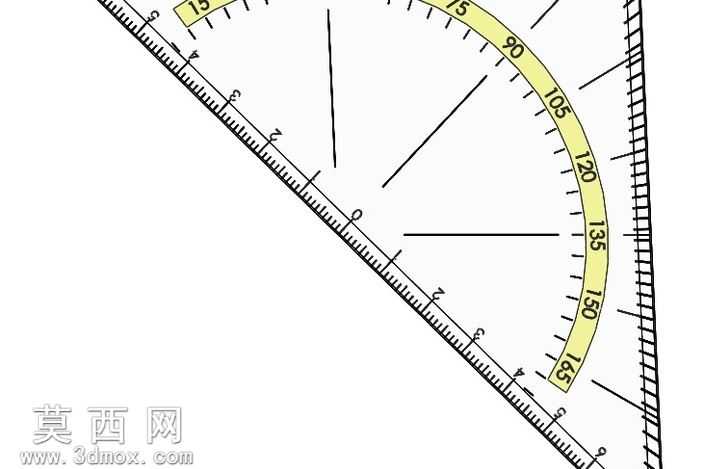

带量角功能的几何三角尺建模设计

本作品为集成量角功能的几何三角尺三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1真实比例还原实物尺寸，斜边长度严格遵循常规学生用绘图三角尺的15厘米规格，确保模型可直接对接3D打印生产或教学演示场景。建模初期先梳理产品功能结构：三角尺本体为等腰直角三角造型，斜边集成公制长度刻度，直边侧整合半圆形量角刻度盘，刻度范围覆盖0至180度，同时在量角盘区域预留镂空减重结构，兼顾实用性与轻量化设计。建模阶段采用草图驱动的特征建模思路，首先绘制等腰直角三角形的基础轮廓草图，对三角尺边缘做0.5毫米圆角倒钝处理，避免使用时划伤手部；随后在斜边位置通过线性阵列命令生成毫米级长度刻度，每5毫米设置加长刻度线、每10毫米标注对应长度数值，刻度线凸起高度控制在0.2毫米，保证印刷或雕刻后辨识度清晰。量角盘部分以三角尺直角顶点为圆心绘制半圆轮廓，通过圆周阵列命令生成1度间隔的角度刻度线，每5度、10度分别设置不同长度的刻度标识，对应角度数值沿圆弧切线方向排布，符合日常读数习惯。材质设置上，主体采用高透明PS塑料材质，调整材质折射率为1.59、透明度为85%，模拟真实塑料三角尺的通透质感；刻度部分采用黑色哑光油墨材质，与透明本体形成强烈视觉对比，渲染阶段添加柔和的环境漫反射光，避免透明材质产生过多杂影，清晰呈现刻度细节与整体结构。结构设计上重点处理量角盘与三角尺本体的连接区域，通过加厚连接筋保证结构强度，同时在量角盘中心位置预留直径1毫米的定位小孔，方便绘图时固定笔尖旋转测量角度，所有刻度的凸起特征均做拔模斜度处理，若用于注塑生产可顺利脱模，若用于3D打印则无需额外添加支撑结构。整体建模过程严格遵循实物的人机工程尺寸，三角尺厚度设置为2毫米，既保证握持时的结构刚性，又不会因过厚导致绘图时笔尖与尺边间隙过大影响绘图精度，所有特征参数均可编辑调整，可快速衍生不同尺寸、不同刻度规格的同系列三角尺模型。
