方程式赛车悬架钟形摇臂结构设计

　　这套钟形曲柄属于大学生方程式赛车双横臂独立悬架系统中的核心传力摇臂，布置在赛车座舱侧方的悬架上部硬点区域，承担把车轮端跳动位移传递至阻尼器与横向稳定杆的中间杠杆作用，在整车底盘动力学匹配里属于直接影响轮跳运动学特性、侧倾刚度分配与阻尼安装杠杆比的关键受力件。

　　从实际装车边界来看，该摇臂通过三个同轴铰接点位完成载荷分流：靠车架侧的两个同轴孔位通过镶套螺栓固定在悬架安装支座上，作为摇臂整周摆动的旋转支点；朝向推杆的下端孔位连接来自车轮转向节侧的竖向推杆，车轮经过上下跳行程时，推杆沿近似竖向的轨迹推动摇臂绕支点小幅回转；朝向阻尼器侧的上端孔位则通过鱼眼关节连杆连接弹簧阻尼单元，部分同平台布置还会在摇臂侧向预留稳定杆连杆接口，把侧倾工况下的横向载荷同步传递至防倾杆扭杆段。

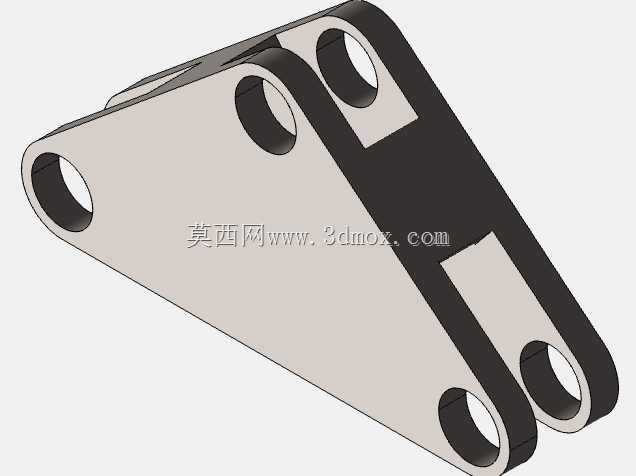

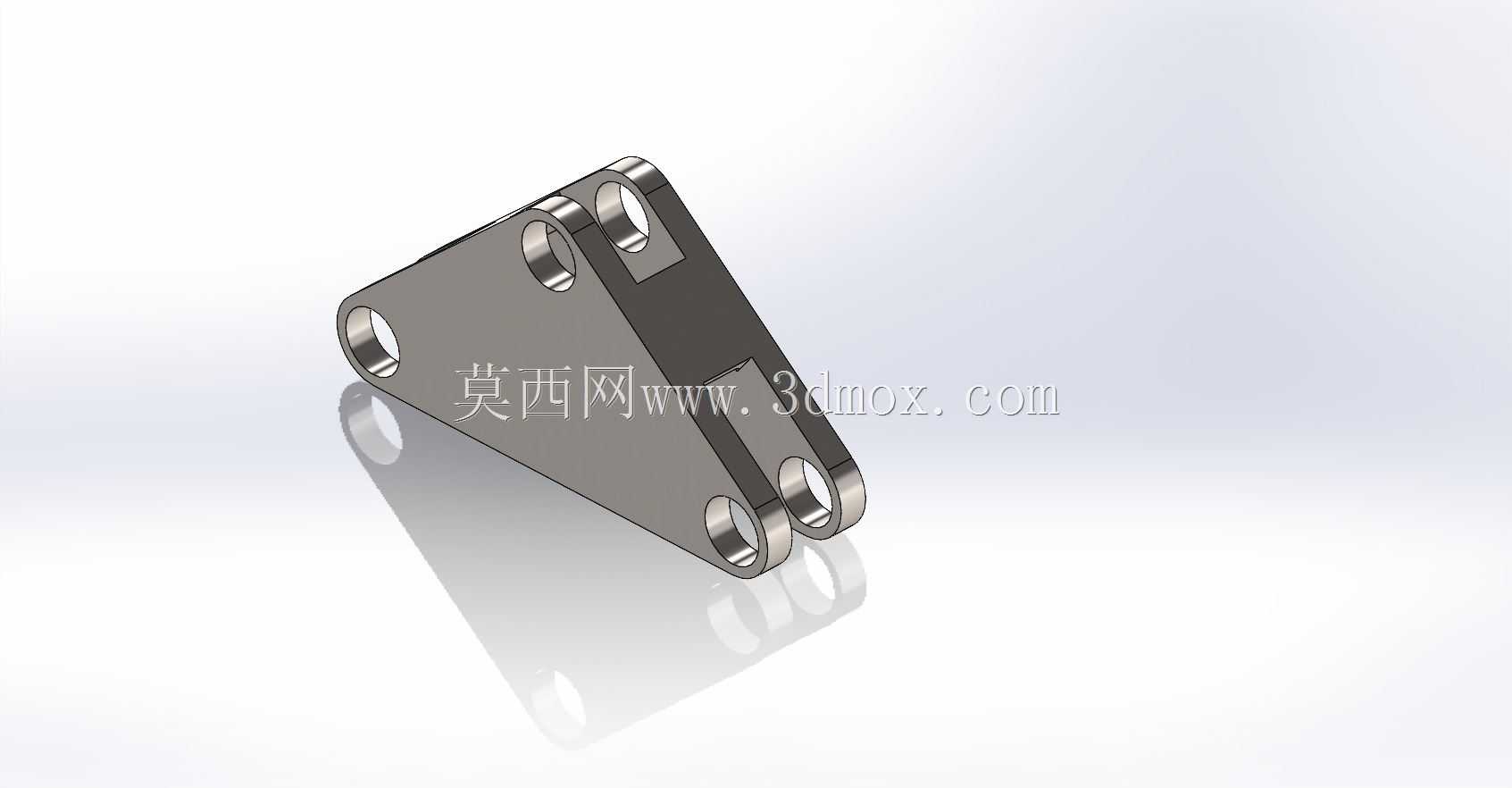

　　结构外形采用整块铝合金铣削成型的三角板式构型，主体轮廓沿三个铰接孔的力流走向延伸成窄长三角形板体，两侧铰接耳位做了对称加厚凸台，中间腹板区域在保证抗弯截面高度的前提下做了大面积减重挖空。这种构型完全顺着载荷路径排布材料：推杆传入的冲击载荷沿下耳到支点孔的主承力边扩散，阻尼器反力沿上耳到支点孔的另一侧力臂边回流，两条力流在支点孔周边交汇，因此三角板的两条外侧边缘都保留了连续的实体壁厚，没有在高应力区开缺口，避免赛道路肩冲击工况下出现耳位根部撕裂。

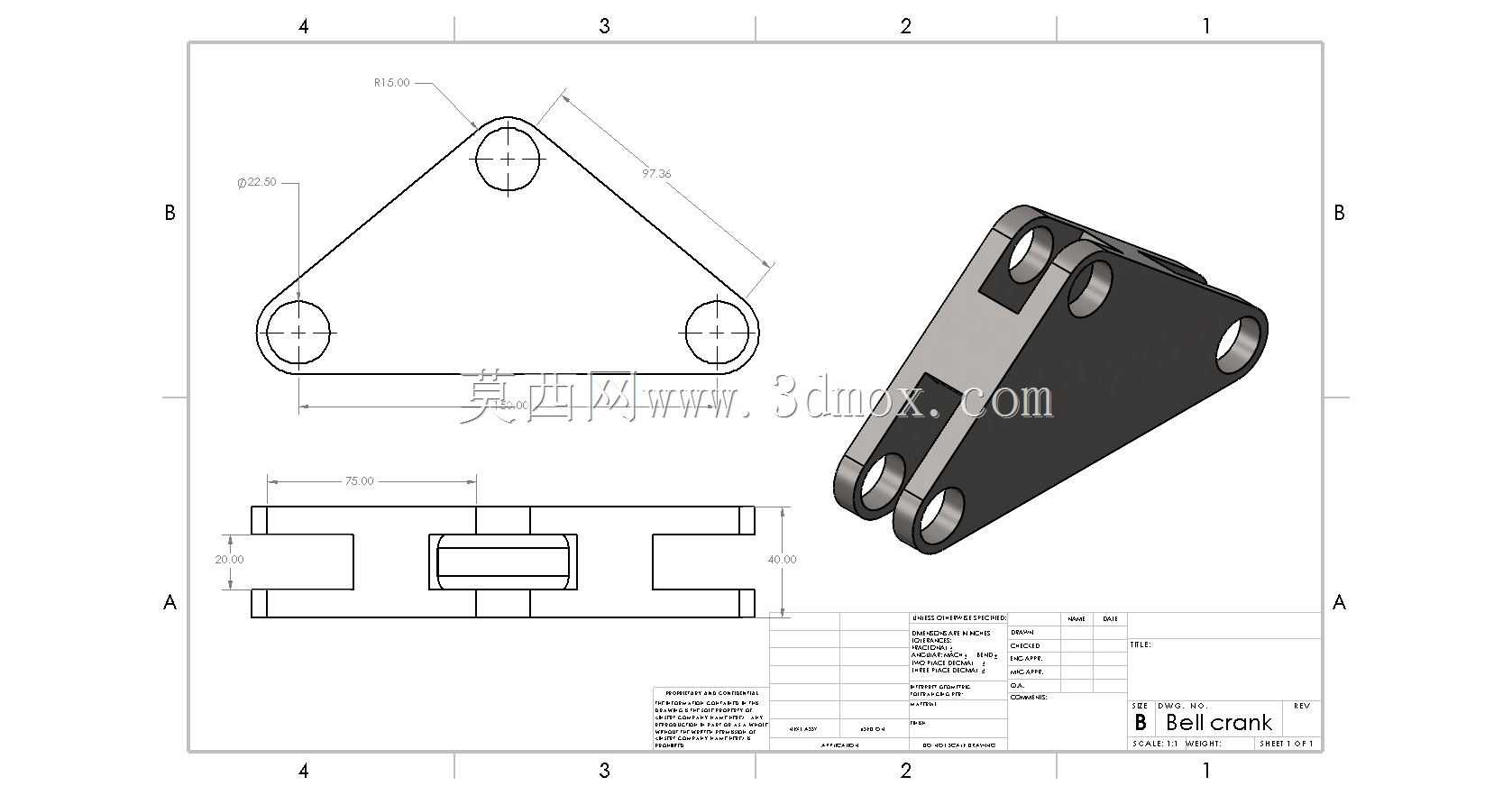

　　建模过程中优先锁定硬点坐标：先根据悬架运动学硬点表确定三个铰接孔的中心距与空间夹角，支点孔到推杆孔、阻尼孔的孔距直接决定悬架杠杆比，孔位相对角度需要匹配车轮全行程跳动时阻尼器的拉伸压缩曲线，避免阻尼器在极限跳程中出现关节摆角超差。外形草绘阶段先以三个孔中心为基准绘制三角形外轮廓，再沿孔轴线方向拉伸主体板厚，两侧铰接耳处单独拉伸凸台来增加螺栓关节的夹持宽度，保证关节轴承装入后两侧端面有足够的贴合面积；耳板内侧与腹板交接处全部设置大半径过渡圆角，消除铣削加工后的应力集中尖角。

　　安装尺寸边界方面，三个铰接孔的内径统一匹配常用的小型杆端关节轴承外径，孔位同轴度按照赛车装配公差控制在0.05mm以内，两侧耳板的外端面间距留出关节轴承装入后的锁紧螺母空间，摇臂整体回转包络面需要和周边的车架钢管、制动管路、线束预留至少5mm以上的运动间隙，避免车轮大幅上跳时摇臂和相邻部件发生磕碰。零件整体厚度控制在轻量化与刚度的平衡区间，腹板区域壁厚满足整车耐久测试的侧向冲击要求，在坑洼路面连续冲击、高速过弯侧倾、紧急制动点头三类典型工况下，摇臂自身的弹性变形量不会改变预设的悬架运动学参数，保证轮胎接地面的定位角始终处于设计区间内。

　　细节处理上，所有铰接孔内孔预留压装衬套的配合余量，零件外边缘全部倒钝去毛刺，减重空腔的内壁转角也做了圆角过渡，既减少数控铣削时的刀具震颤，也避免交变应力下产生疲劳裂纹。整套结构在满足赛用强度要求的前提下尽可能压缩无用材料重量，适配方程式赛车对簧下质量与悬架上部运动件的轻量化需求。
