WEG CFW10系列2cv清洁型流转器外观结构设计

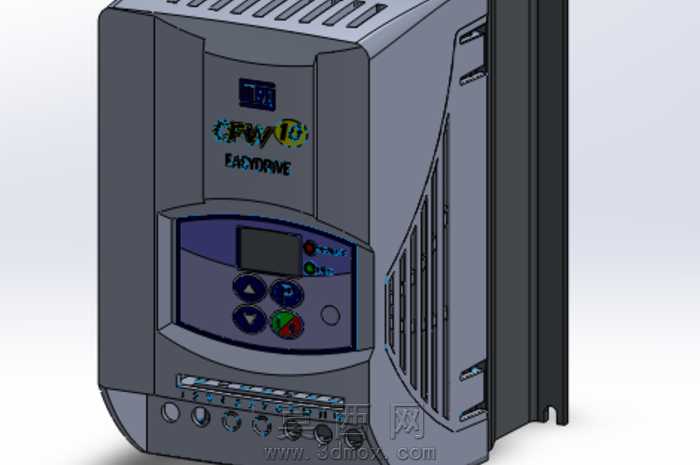

本作品为WEG品牌CFW10系列2cv规格清洁型流转器的三维建模成果，建模过程严格参照实物外观与结构比例完成，整体还原度较高。建模阶段首先梳理流转器的整体造型逻辑，主体采用立式方正带底部圆弧过渡的壳体结构，先通过草图绘制壳体的正面、侧面轮廓，利用拉伸、切除特征构建主体外壳的基础形态，侧面的散热格栅采用线性阵列的方式完成等距开槽，保证散热结构的规整性与实物一致性。正面操作区域的建模遵循实物布局，上方预留品牌标识区域，中部设置嵌入式显示屏安装位，下方排布功能操作按键，包括方向调节键、功能确认键与状态指示灯位，按键的凸起形态、显示屏的内凹结构均通过拉伸与圆角特征细化，还原操作面板的层级感。壳体下部的接线端口区域，按照实物的端子排布位置，通过切除特征构建端口的凹陷结构，同时添加端口旁的标识凸点细节，还原接线区域的功能标识特征。侧面的安装挂耳结构采用拉伸加圆角处理，还原设备壁挂安装的结构形态，壳体顶部的散热槽通过等距阵列切除完成，保证顶部散热结构的均匀排布。材质渲染阶段，主体壳体采用哑光深灰工程塑料材质，调整材质的粗糙度与反光度，还原工业电气设备外壳的磨砂质感；操作面板区域采用稍浅的灰蓝色塑料材质，与主体壳体形成色彩区分，显示屏区域添加深色半透明玻璃材质，模拟显示屏的熄屏状态；按键区域根据功能区分材质，功能按键采用与面板同色系的塑料材质，状态指示灯添加红、绿等半透明彩色材质，模拟指示灯的透光效果；品牌标识区域采用彩色贴图材质，还原实物表面的丝印logo效果。整体建模过程注重工业设备的细节还原，从壳体的圆角过渡、散热结构的间距比例，到操作按键的大小排布、安装结构的形态位置，均经过比例校准，既保证了外观的视觉还原度，也清晰呈现了该款流转器的外部结构特征，可用于工业电气产品的展示、安装场景模拟等相关用途。
