ISO标准KF系列真空法兰结构设计

　　在真空获得与真空应用设备的管路搭建环节，法兰连接件是决定系统漏率指标、安装维护效率的核心基础部件，KF系列快装法兰作为中小口径真空管路的主流连接方案，广泛覆盖从粗真空到高真空区间的各类设备场景，包括实验室真空试验台、半导体制造前道工艺腔体、真空镀膜设备、食品真空包装机组、医药冻干设备的管路接驳环节，相比传统螺栓紧固的焊接法兰，这类快拆结构无需在现场做焊接、端面精密研磨等工序，能大幅缩短真空系统的组装与后期维护停机时间。本次设计的KF系列法兰覆盖DN10到DN50的常用通径规格，也就是行业内常称的克莱因法兰、QF快速法兰，设计阶段首先围绕真空密封的核心要求做端面结构校核，快装法兰的密封逻辑是依靠卡箍抱紧两个对接法兰的锥面，

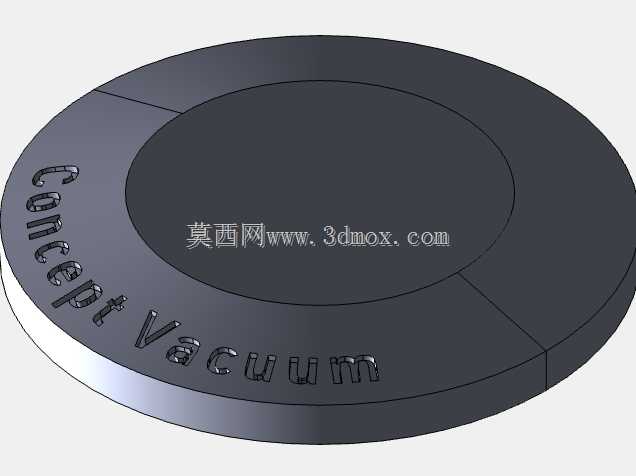

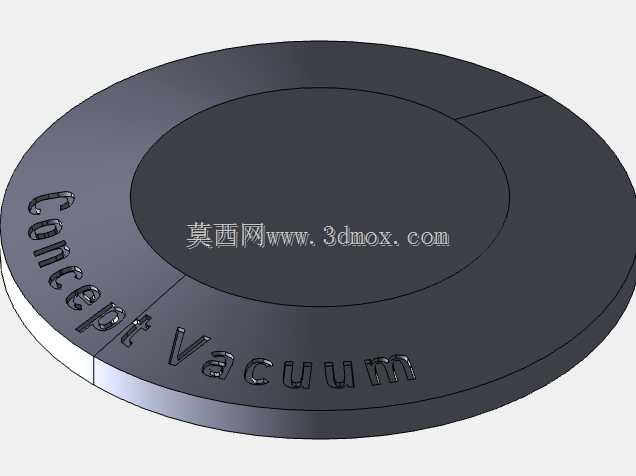

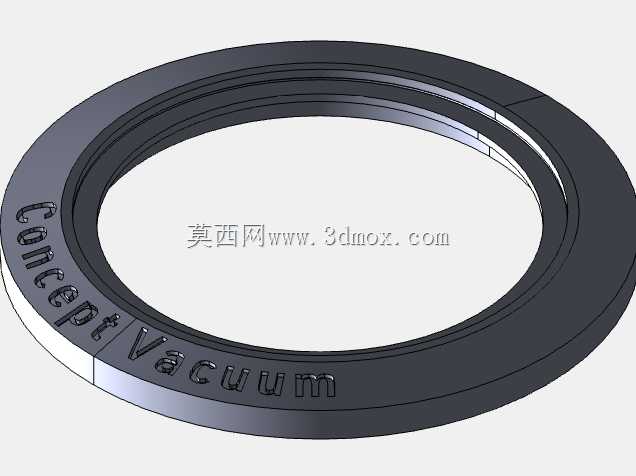

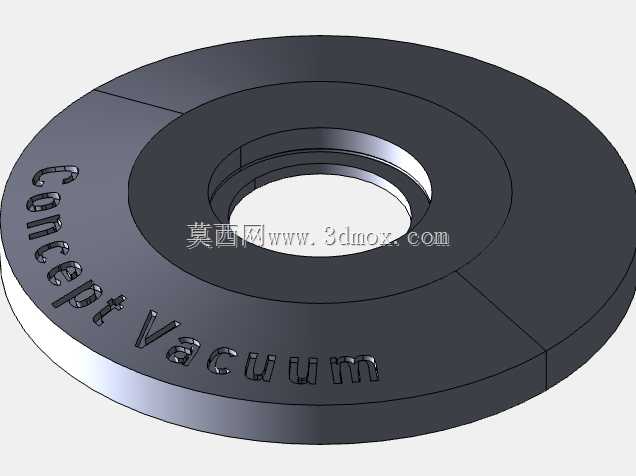

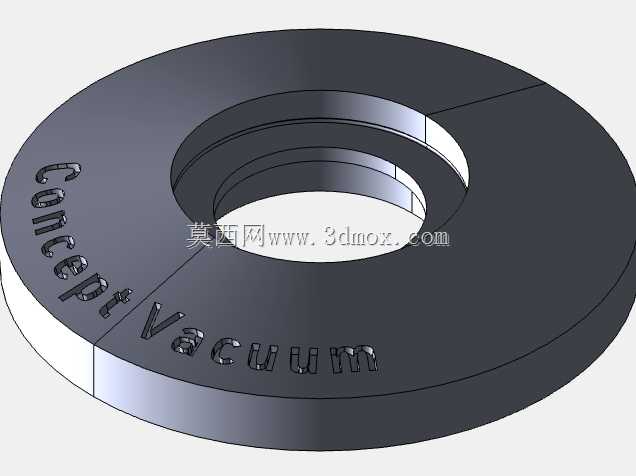

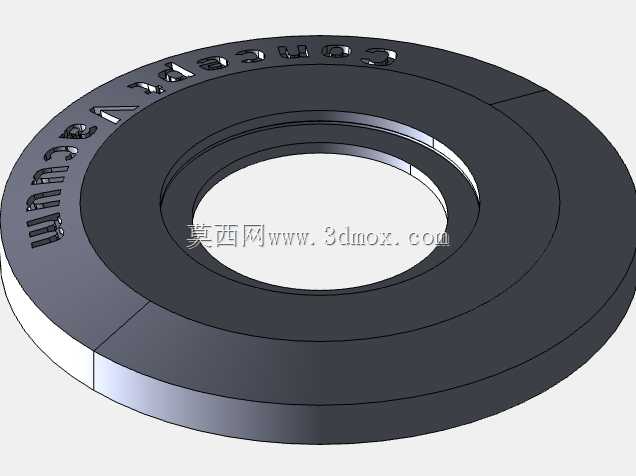

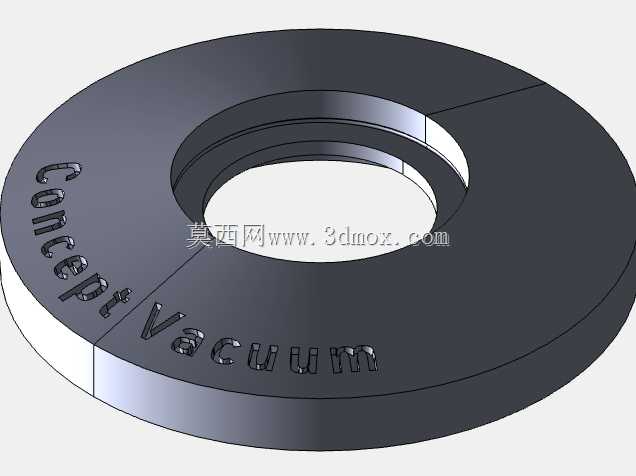

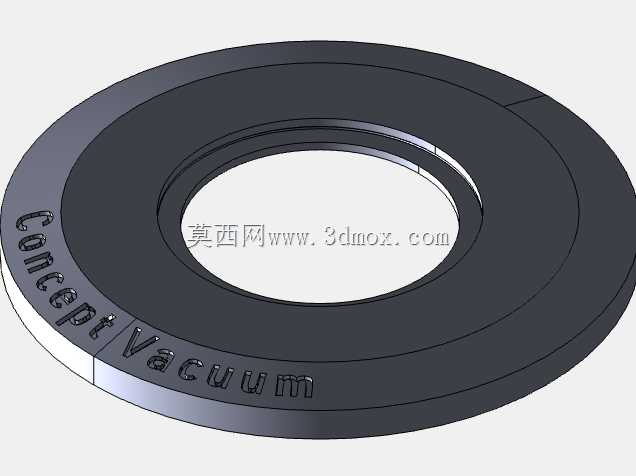

　　挤压中间的氟橡胶或者丁腈橡胶O型圈实现线接触密封，因此法兰端面的密封槽深度、锥面角度公差直接决定密封可靠性，建模时严格遵循ISO真空法兰的尺寸规范，密封槽的同轴度控制在0.05mm以内，避免对接后密封圈受压不均导致的微漏问题。从安装边界来看，不同通径的法兰外径尺寸对应统一的卡箍适配尺寸，DN10KF法兰外径为30mm，DN16KF为30mm，DN25KF为40mm，DN40KF为55mm，DN50KF为75mm，所有规格的法兰厚度统一为12mm，这个厚度设计既保证了法兰在1bar大气压压差下的结构刚性，不会因为长期受压出现端面形变，又能控制整体重量，方便狭小空间内的管路排布。法兰本体采用圆盘式结构，

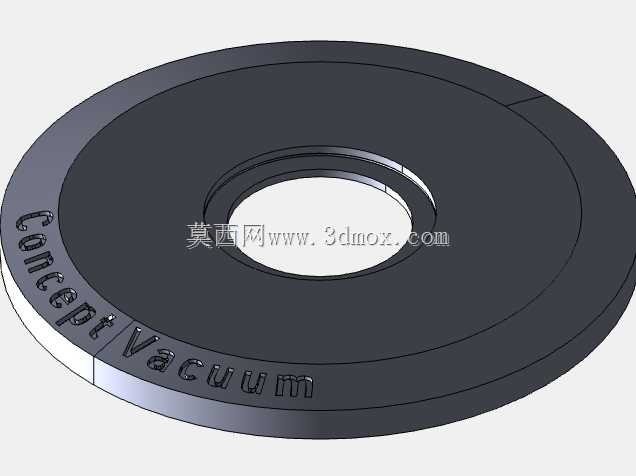

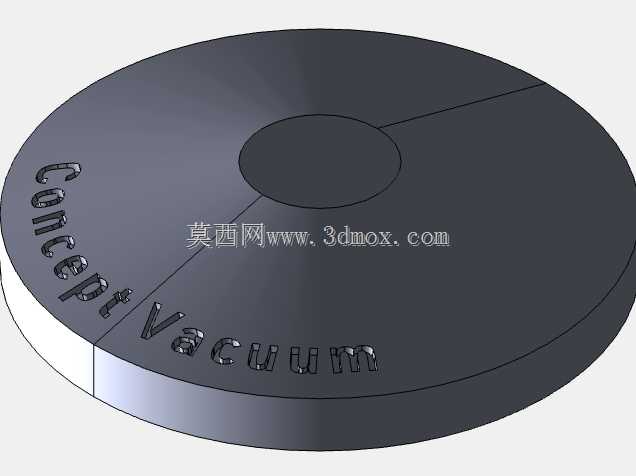

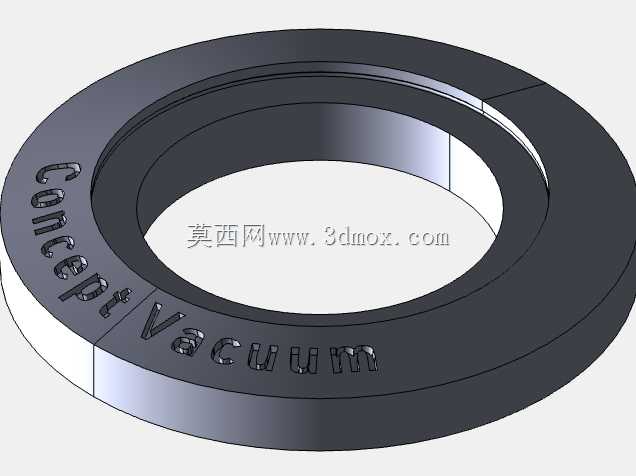

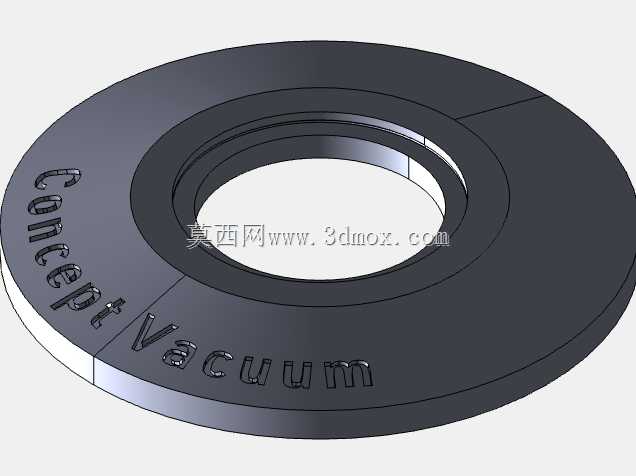

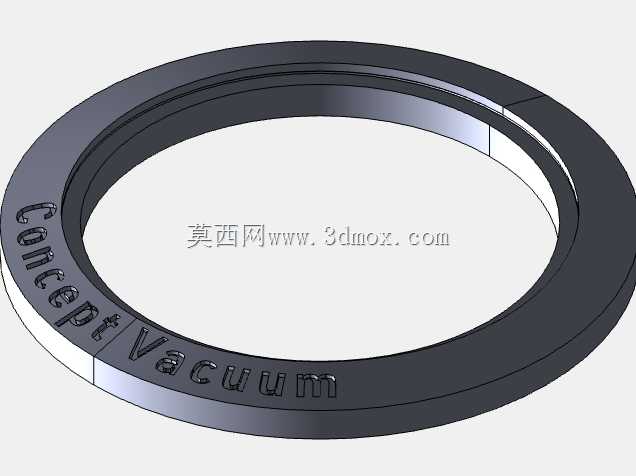

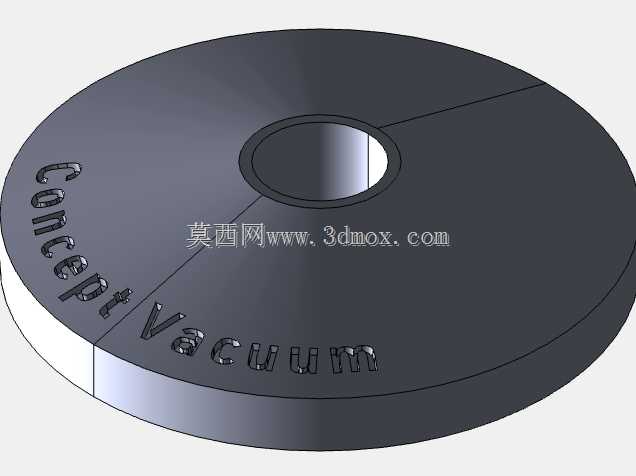

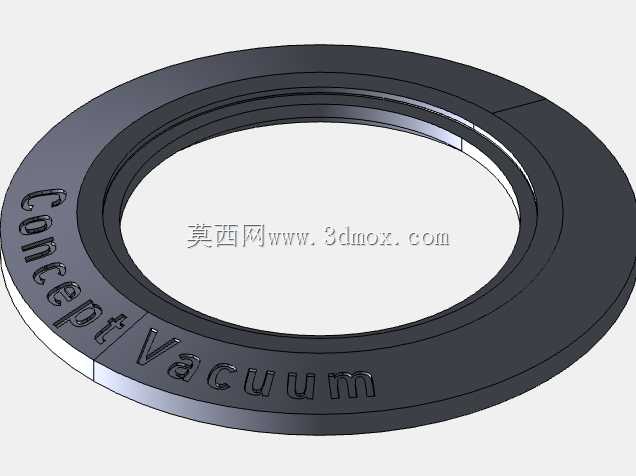

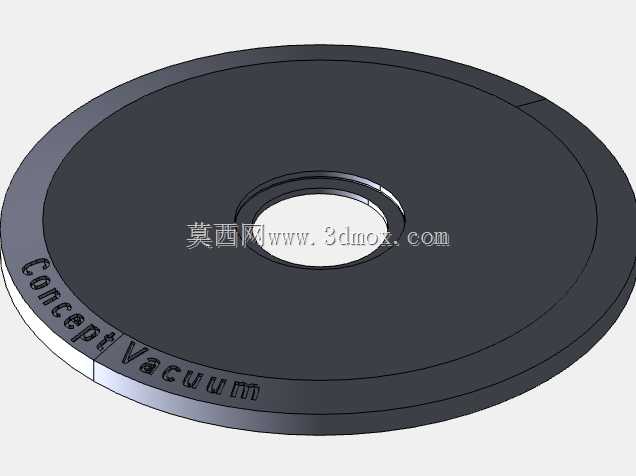

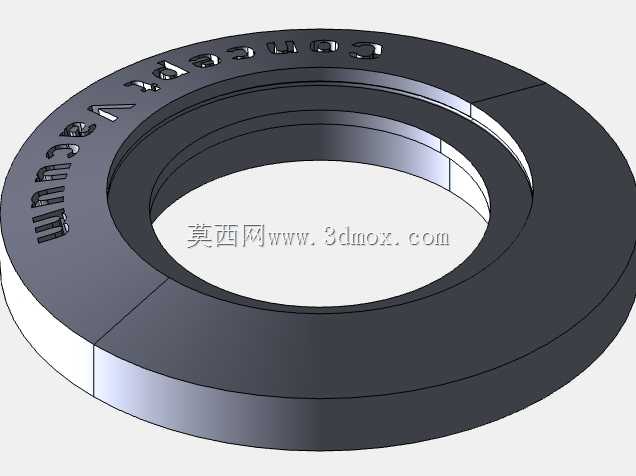

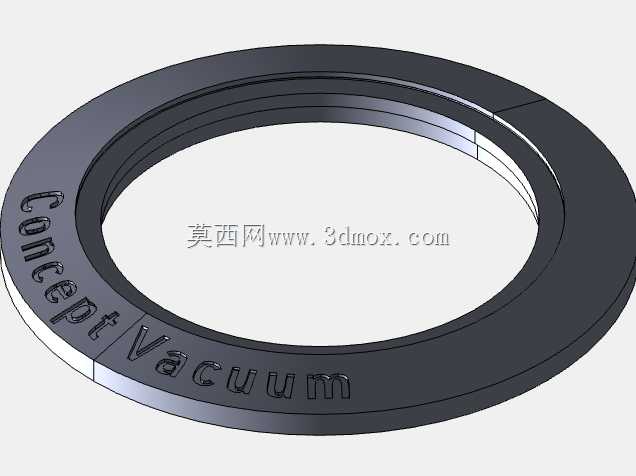

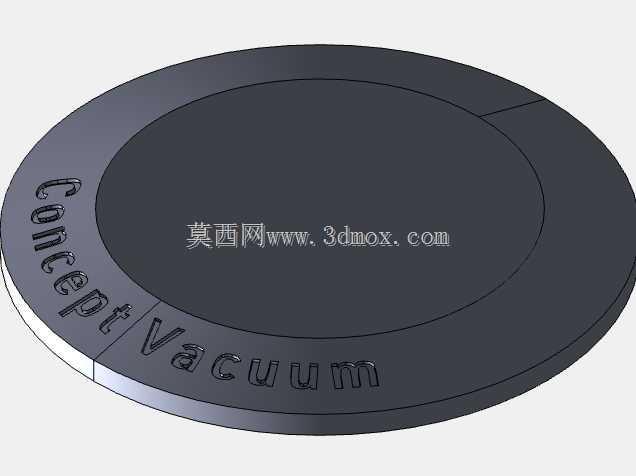

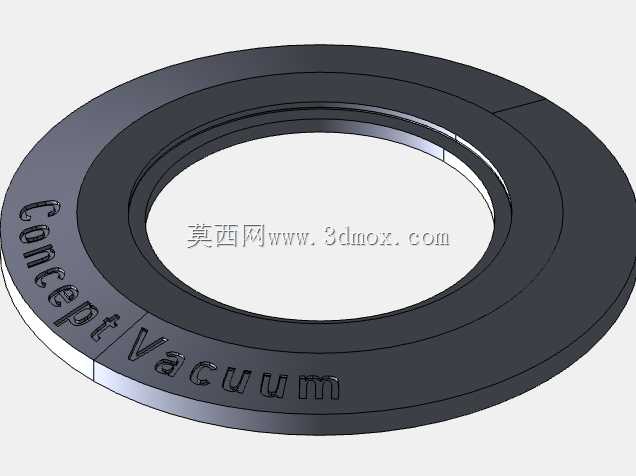

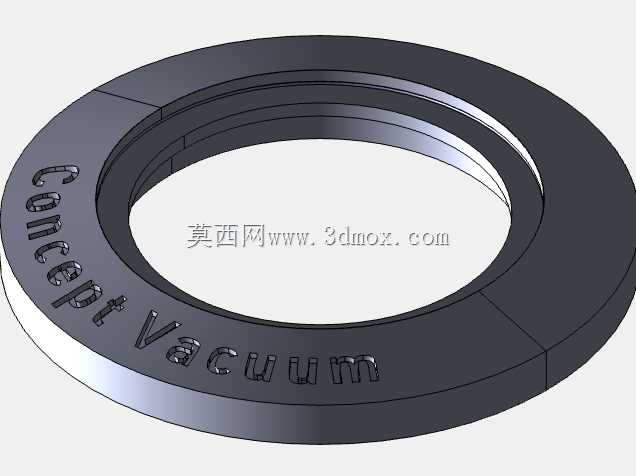

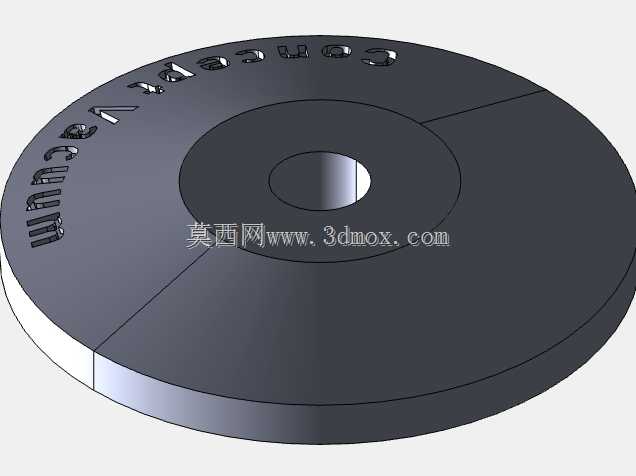

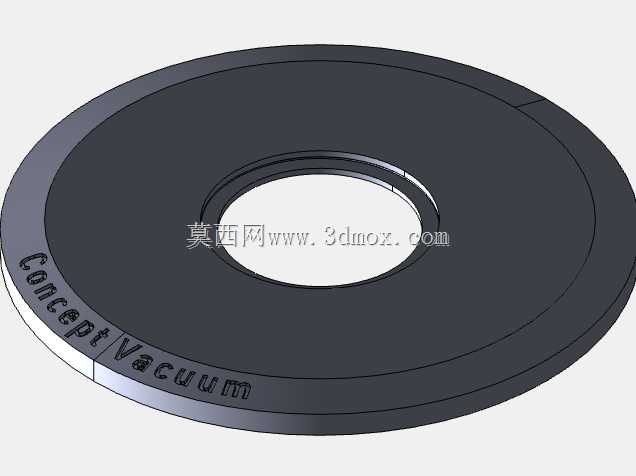

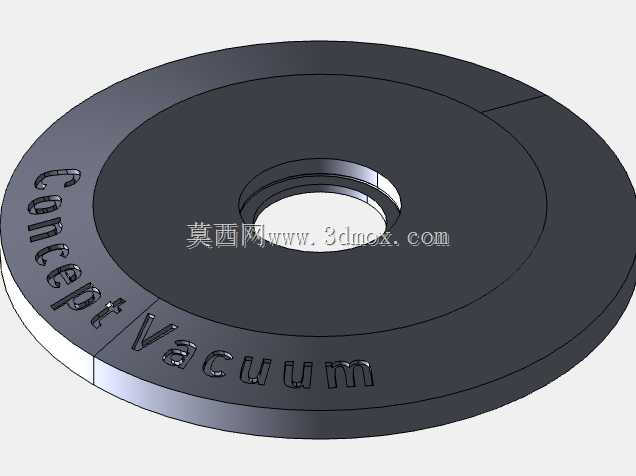

　　中心通孔与对应通径的真空管道内径保持一致，避免管路变径带来的流导损失，这一点对于高真空系统尤其重要，流导不足会直接延长真空机组的抽气时间，甚至无法达到目标真空度。设计过程中特意在法兰非密封面做了防滑纹理处理，方便安装时手动对位，同时预留了可选的定位销孔位，对于有重复定位要求的管路节点，可以加装定位销，避免多次拆装后出现管路错位。在实际设备应用中，这类法兰可以直接和真空波纹管、真空角阀、真空规管、真空泵进气口做快速对接，不需要额外加工过渡接头，比如在小型真空干燥箱的管路改造中，使用DN25KF法兰连接真空泵和箱体，整个拆装过程只需要松开卡箍的翼形螺母，不需要额外工具，后期更换密封圈或者检修阀门时，单人即可在五分钟内完成操作，

　　相比传统法兰需要对角拧紧多颗螺栓的操作，效率提升非常明显。建模时对法兰的边缘做了R1的圆角处理，避免安装过程中锐边划伤操作人员或者割破真空软管，密封槽的边缘做了0.2mm的倒角，防止装配时切伤O型圈，这些细节结构虽然不影响核心功能，但在实际工程应用中能大幅降低安装失误带来的漏点排查成本。另外，针对不同的应用场景，法兰的材质可以做对应适配，本次模型的结构尺寸兼容304不锈钢、6061铝合金两种常用材质的加工要求，304不锈钢版本适用于有腐蚀性气体、高温烘烤要求的高真空场景，铝合金版本适用于对重量有要求的移动式真空设备。需要注意的是，KF快装法兰的适用压力范围为1*10^-8Pa到正压0.2MPa，超出这个压力区间需要更换为螺栓紧固的CF法兰或者ISO螺栓法兰，设计选型时需要根据系统的极限真空度、工作压力、温度参数做匹配，不能盲目跨场景使用。从管路排布的角度，这类法兰的对接允许有小于2度的角度偏差，能吸收少量的管路安装误差，降低现场管路预制的精度要求，这也是快装法兰在非标真空设备中被大量使用的重要原因，很多现场施工的管路很难做到完全同轴，传统刚性法兰对接时会产生很大的装配应力，长期使用会导致焊缝开裂，而KF法兰的锥面配合结构可以自适应微小的角度偏差，释放装配应力，提升管路系统的长期稳定性。
