真空系统用ConFlat无氧铜密封垫片

　　在高真空乃至超高真空系统的搭建过程中，法兰连接的密封可靠性直接决定整套系统的极限真空度能否达标，ConFlat（即CF）垫片正是这类金属静密封场景下的核心适配零件。不同于橡胶类密封件依赖弹性形变填充密封面间隙的原理，这类铜质垫片依靠安装时法兰刀口对垫片表面的压溃形变，实现金属与金属之间的无间隙贴合，哪怕在10^-10Pa量级的超高真空环境下，也不会出现橡胶材料常见的放气、渗透问题，能长期维持系统的密封稳定性。从实际应用场景来看，这类垫片广泛适配于半导体制造的真空腔体、表面分析仪器的真空管路、粒子物理实验的真空束流管道、航天环境模拟试验舱等对真空漏率有严苛要求的设备，但凡需要用到CF刀口法兰的连接位置，都需要匹配对应规格的铜垫片才能完成可靠密封。

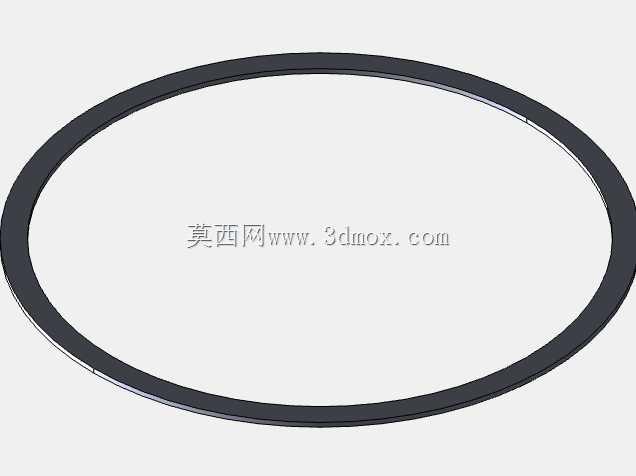

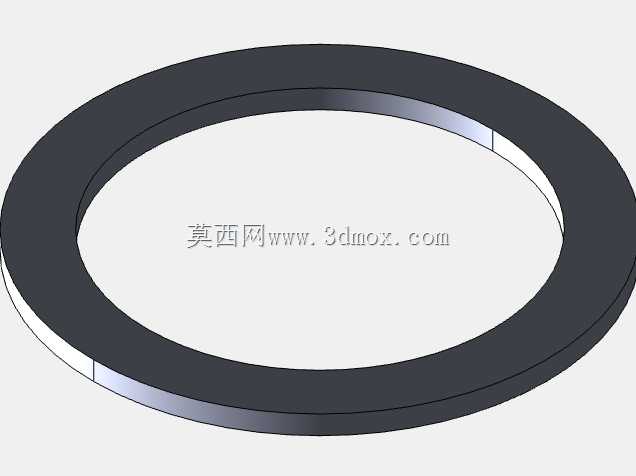

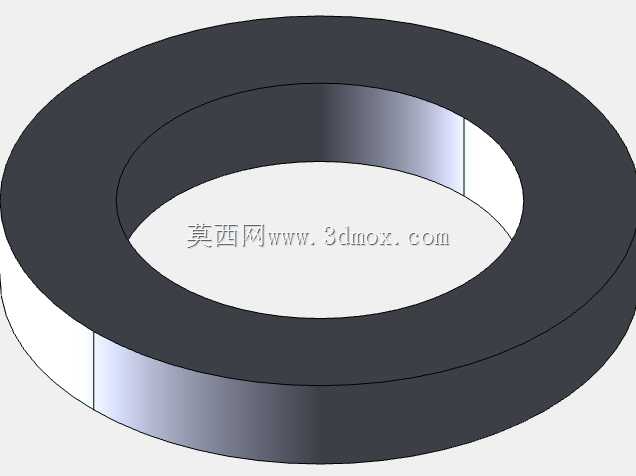

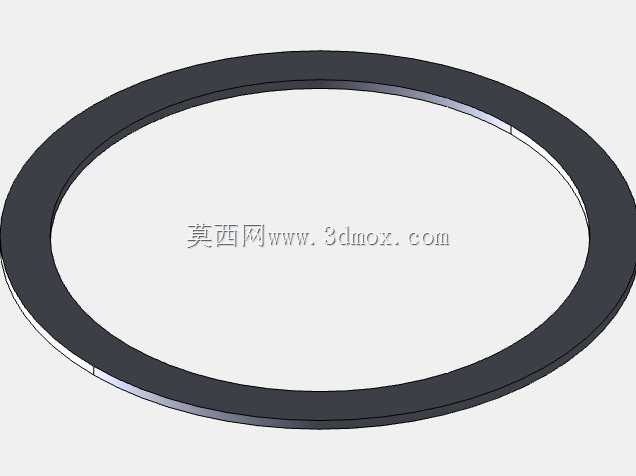

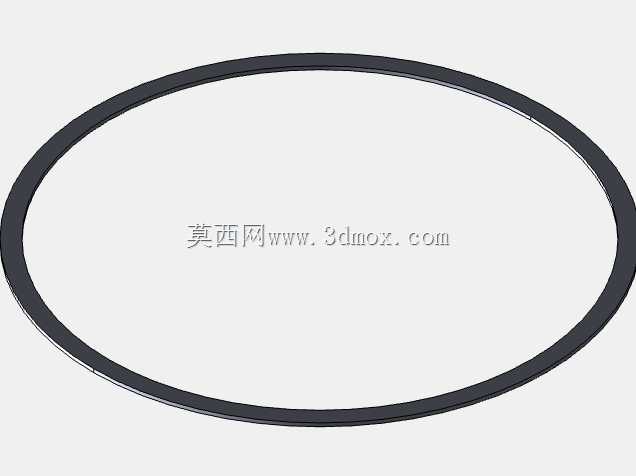

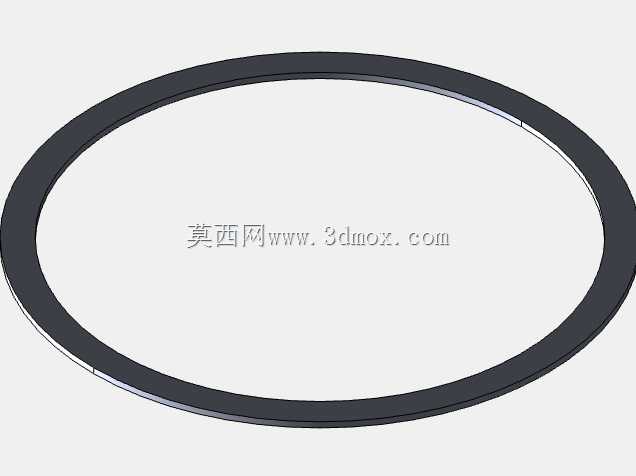

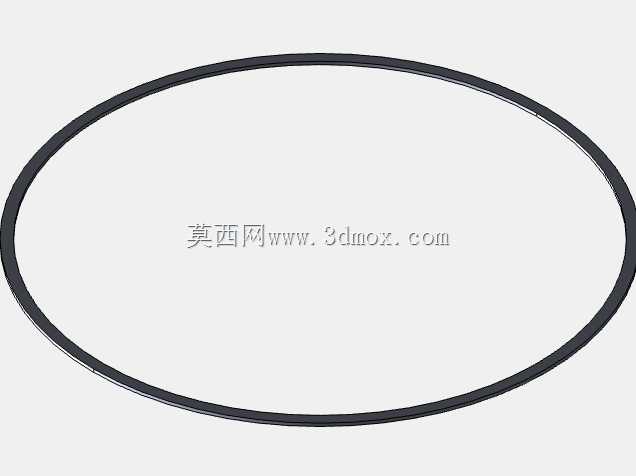

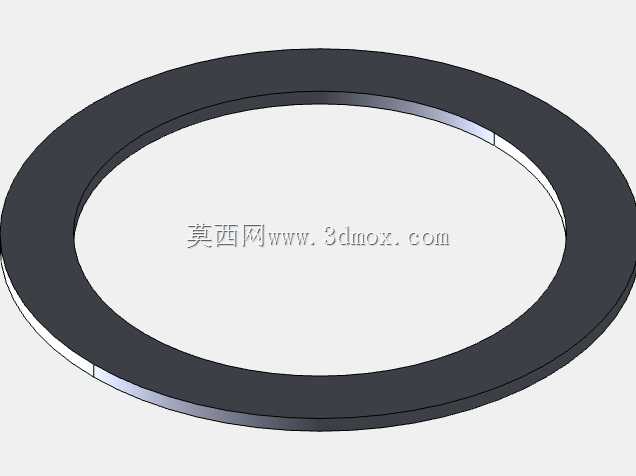

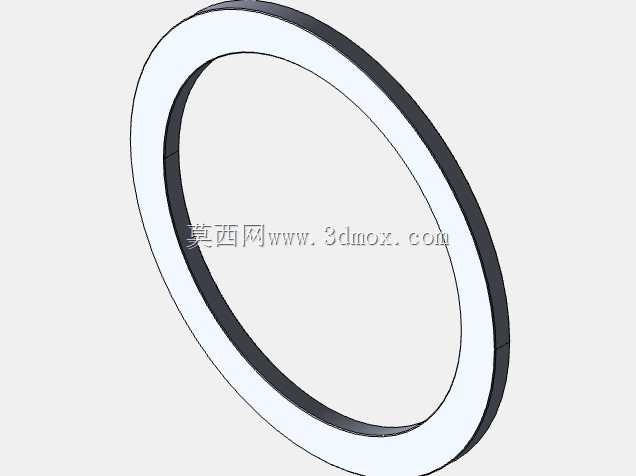

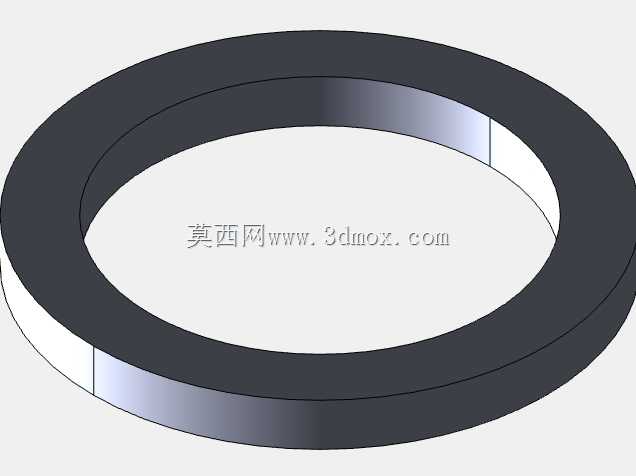

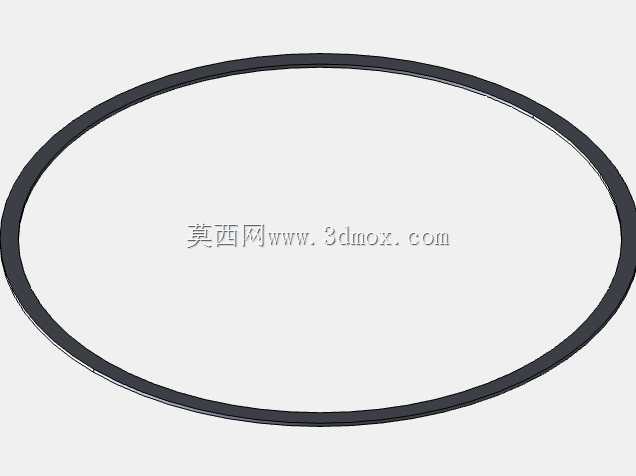

　　从设计逻辑上看，这类垫片的结构没有多余的复杂特征，整体为等截面的环形结构，这种极简的结构设计恰恰是为了匹配密封功能的核心需求：环形的内外径尺寸严格对应不同规格CF法兰的密封刀口位置，安装时垫片的中心必须与法兰中心完全重合，才能保证法兰的内外刀口完全压在垫片的有效密封面上，压合过程中铜材料产生的塑性形变会完全填满刀口加工留下的微观不平度，彻底切断气体泄漏的路径。目前覆盖的尺寸规格从DN16CF（对应公称通径1.33英寸）一直延伸到DN300CF（对应公称通径14.5英寸），基本涵盖了常规真空系统从细采样管路到大口径腔体连接的全尺寸需求，不同规格的垫片宽度、厚度都经过标准化校准，既不会因为尺寸过窄导致刀口压合时垫片被压裂挤出，也不会因为尺寸过宽造成材料浪费或是安装对位困难。

　　从安装边界的角度来说，这类垫片对安装操作有明确的工程要求：安装前需要确认垫片表面没有划痕、氧化斑、磕碰变形等缺陷，哪怕是微米级的表面损伤，都可能在压合后形成泄漏通道；法兰的密封刀口也需要提前检查，确认没有崩口、锈蚀、残留的旧铜屑，两个对接法兰的平行度需要控制在允许公差范围内，紧固螺栓时需要按照对角顺序分步均匀拧紧，保证整个圆周上的压合力均匀一致，避免局部压合力不足导致密封失效，或是局部压力过大导致法兰刀口变形损伤。材料选择上采用无氧铜作为基材，也是出于工程实际的考量：无氧铜的质地偏软，塑性形变能力优异，不需要过大的压紧力就能产生足够的密封形变，同时材料本身的放气率极低，在高温烘烤除气的工况下也不会释放多余的气体杂质，不会污染真空腔体内部的工艺环境，完全满足超高真空系统的长期使用要求。

　　在三维建模过程中，这类环形零件的建模逻辑需要严格贴合实际生产的尺寸公差要求，不能只做简单的圆环拉伸：需要根据不同通径对应的法兰标准，精准控制垫片的内外径尺寸、厚度公差，同时要在模型中体现出安装对位的参考基准，方便后续在整套真空系统的装配设计中，快速完成垫片与法兰、管路的装配对位，提前排查安装过程中可能出现的干涉问题。很多刚接触真空系统设计的工程师容易忽略垫片的厚度公差对密封效果的影响，建模时如果随意设置厚度参数，后续生成的加工图纸就可能导致生产出的垫片过厚或过薄，过厚会导致螺栓拧紧行程不足，刀口无法压入足够深度形成有效密封；过薄则会导致压合量过大，容易损伤法兰刀口，甚至导致垫片被压溃碎裂。另外，这类垫片属于一次性密封零件，每次法兰拆卸维护后都需要更换新的垫片，因此在做设备的备件清单梳理时，也需要根据设备上CF法兰的规格和数量，预留足够的备件量，避免维护时因为缺少对应垫片导致系统无法及时复装。

　　从实际使用的反馈来看，很多真空系统的漏点问题，追根溯源都不是法兰本身的加工缺陷，而是垫片选型错误、安装对位偏移或是紧固顺序不当导致的，因此在结构设计阶段，就需要在装配模型中明确标注每个连接位置的垫片规格、安装方向要求，给后续的装配、维护人员明确的操作指引。比如小通径的CF法兰连接，因为法兰本身的刚性较好，螺栓紧固时的力传递更均匀，对垫片的安装容错率稍高；但大通径的CF法兰连接，法兰本身在螺栓紧固力下容易产生轻微的形变，这时候除了要严格遵循对角紧固的顺序，还需要在建模阶段确认垫片的宽度足够覆盖刀口的压合范围，避免因为法兰形变导致局部刀口压在垫片边缘之外，形成泄漏通道。
