真空管路用ISO标准定心密封环结构

　　从结构设计逻辑来看，这款定心环采用内外双层嵌套的结构形式，外侧是带定位台阶的金属支撑环，内侧预留了标准O形密封圈的安装槽位，安装时金属环的外圆会和两片法兰的内止口精准贴合，自动把密封圈约束在法兰密封面的中心位置，完全避免人工安装时密封圈偏移、挤切的问题，哪怕是现场经验不足的装配人员，只要按照法兰对位步骤操作，都能保证密封件的安装位置精度。实际应用场景覆盖半导体真空制程管路、科研实验室真空试验台、真空镀膜设备、真空干燥生产线、电子束焊接设备的真空腔体连接段，但凡用到ISO标准真空法兰的管路节点，都需要配套对应规格的定心环来完成密封定位。在高真空、超高真空管路系统的搭建过程中，定心环是决定法兰连接密封可靠性的核心小尺寸零件，很多刚接触真空系统设计的工程师容易忽略这类小零件的结构细节，最终导致整套管路系统漏率超标，反复排查漏点耗费大量现场调试时间。这类ISO标准定心环主要适配ISO系列真空快装法兰，尺寸覆盖DN63到DN400的常用管路通径，和常规民用管路的密封环不同，真空场景下的密封要求是零泄漏，哪怕微米级的装配错位，都可能导致系统无法抽到目标真空度，这也是定心环存在的核心意义。

　　从安装边界来看，不同通径的定心环厚度有统一的标准公差，安装时不需要额外调整法兰的间距，只要将定心环卡入两片法兰的止口之间，对齐法兰螺栓孔后均匀锁紧卡箍或者螺栓即可，金属支撑环的硬度经过调质处理，锁紧过程中不会出现形变挤压密封圈的情况，同时能承受管路系统抽真空时产生的轴向压力，避免密封圈被大气压压入管路内部。很多设计人员在选型时容易把定心环和普通密封圈支架混淆，实际上这款定心环的金属环部分不仅起到定位作用，还能在法兰连接时提供均匀的支撑力，避免螺栓锁紧力过大导致法兰密封面变形，尤其是DN200以上的大通径法兰，密封面宽度较大，如果没有定心环的支撑，密封圈受压不均匀很容易出现局部泄漏。

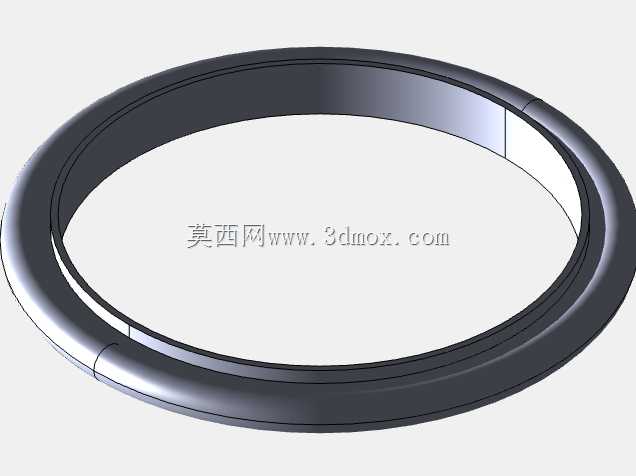

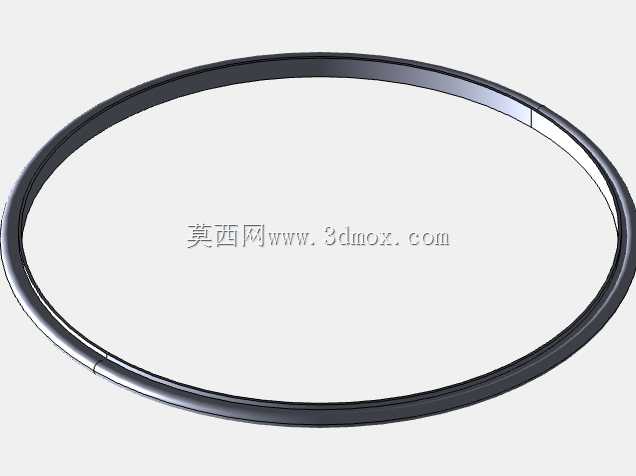

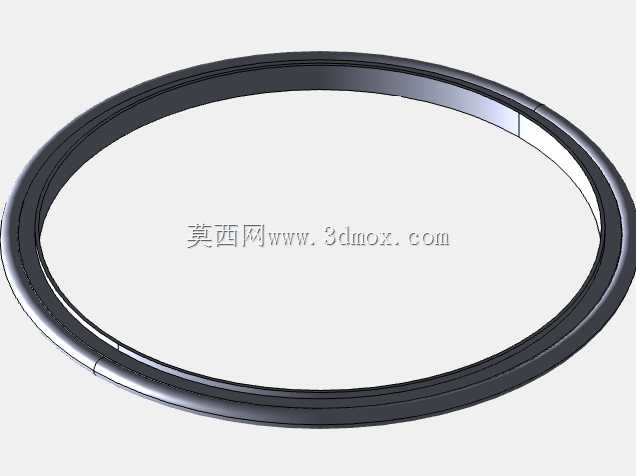

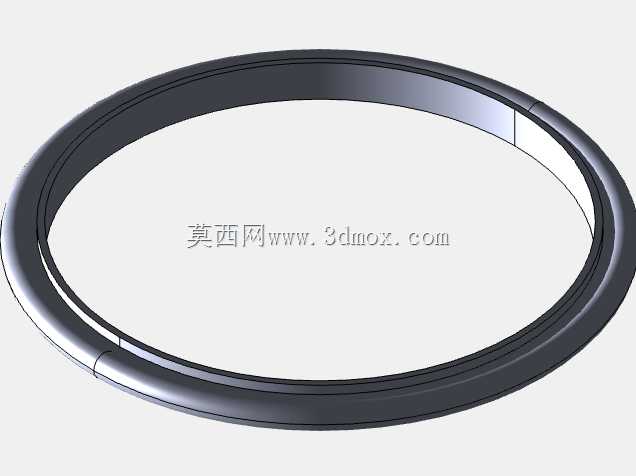

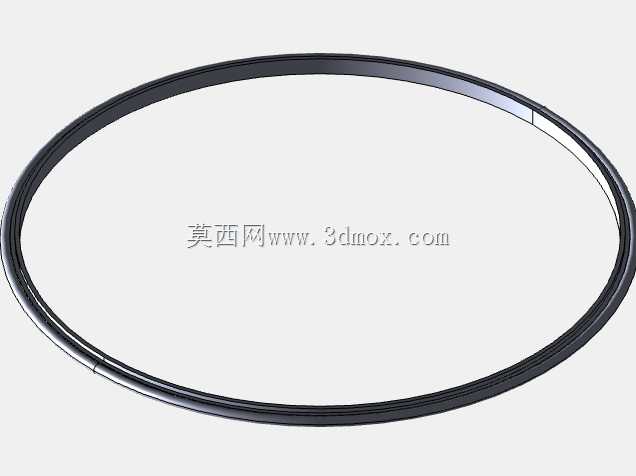

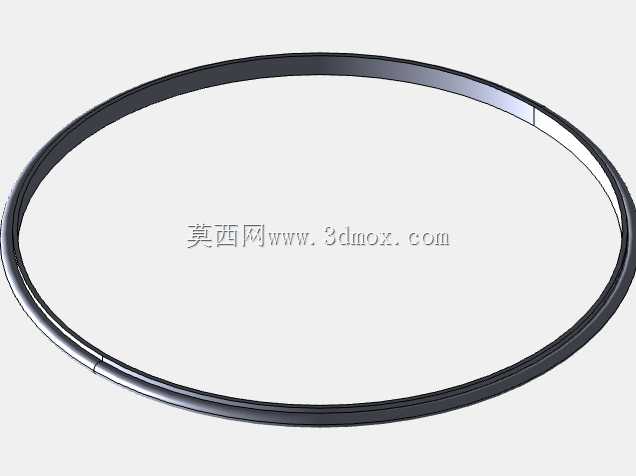

　　从建模细节来看，这款模型还原了定心环的真实装配结构，金属环的定位台阶尺寸完全匹配对应规格法兰的止口公差，O形圈槽的深度和宽度按照真空密封的标准压缩比设计，常温工况下O形圈的压缩量控制在25%左右，既保证密封面的接触应力足够，又避免压缩量过大导致密封圈过早老化失效。在管路系统维护时，带定心环的法兰节点拆解也更方便，拆开卡箍后定心环会卡在其中一片法兰的止口上，不会出现密封圈脱落掉入真空腔体的问题，对于需要经常拆装的试验类真空管路，这种结构能大幅降低维护的操作难度。

　　另外针对不同的应用工况，定心环的金属材质可以根据需求选择铝合金或者304不锈钢，铝合金材质重量轻适合航空航天类的轻量化真空设备，不锈钢材质耐腐蚀性更好，适合化工类真空工艺管路，但不管采用哪种材质，定心环的核心尺寸都是统一遵循ISO真空法兰标准，不需要单独定制连接尺寸，选型时只要匹配对应的法兰通径即可直接装配。很多三维建模人员在绘制真空管路装配体时，经常会省略定心环的结构，只绘制法兰和密封圈，实际上在做装配干涉检查、管路应力仿真的时候，定心环的金属支撑结构是不能忽略的，它直接决定了法兰连接的间隙尺寸，省略之后会导致仿真结果和实际装配出现偏差，甚至出现现场安装时卡箍无法锁紧的问题。
