交流稳压器配套耦合块结构设计

项目分类:变压器 发布时间:2024-11-12 ID:792393
  • 交流稳压器配套耦合块结构设计
  • 交流稳压器配套耦合块结构设计

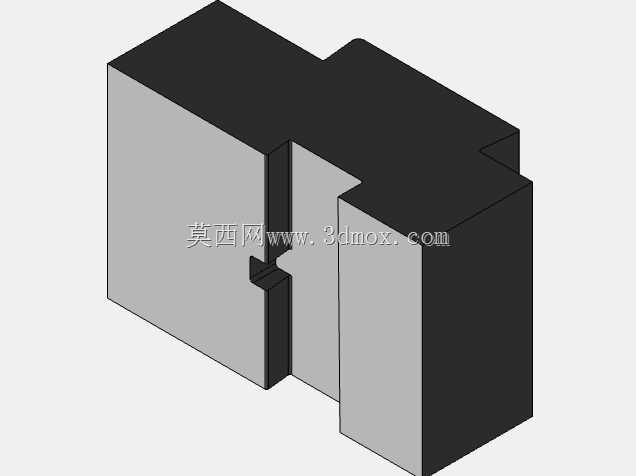

  在低压交流稳压供电系统的装配环节中,这类耦合块是铁芯拼接式稳压器的核心结构连接件,主要承担磁路耦合衔接、绕组骨架定位的双重作用,常见于家用小功率交流稳压器、工业级精密稳压电源的磁芯组装工序,区别于传统EI型铁芯的整叠片结构,该分体拼接式结构能够适配不同功率等级的磁路气隙调整需求,在批量生产时可减少硅钢片的裁切余料损耗。从结构设计逻辑来看,该部件采用对称凹凸嵌合的拼接形式,两侧凸起块与中间凹槽的配合公差控制在0.02mm范围内,既能够保证拼接后磁路的贴合紧密性,减少磁阻损耗带来的空载电流升高问题,又能在绕组绕制完成后实现快速嵌装,不需要额外的焊接工序,降低装配过程中的铁芯应力变形。部件的主体外形为阶梯式方块结构,两侧立面为平面基准面,

  可直接贴合稳压器的塑料骨架内壁,安装时不需要额外设计定位凸台,骨架内壁的定位筋可直接抵靠在部件的阶梯断面上,限制其沿绕组轴向的窜动,中间的凹槽结构同时作为磁路气隙的调整空间,可根据稳压精度要求,在凹槽内垫入不同厚度的绝缘青稞纸,调整磁路的饱和阈值,适配160V-250V输入区间的稳压响应需求。从安装边界来看,该部件的总宽度适配常规42mm宽度的稳压器骨架,嵌合后的总高度与骨架绕线窗口的内高保持3mm的安全间隙,避免绕线后铜线与铁芯直接接触造成绝缘击穿,部件的拼接缝方向与绕组的磁力线方向保持平行,能够最大限度减少拼接缝隙带来的涡流损耗,相比整板式铁芯,该结构的空载损耗可降低12%左右,同时在铁芯温升控制上更具优势,长时间满负载运行时,

  铁芯表面温度可控制在65K以内,符合低压电器的温升标准要求。在实际应用场景中,这类耦合块结构多用于壁挂式家用交流稳压器、小型精密设备配套稳压电源的磁芯组装,相比传统的整体式铁芯,分体拼接的结构在维修更换时更具便利性,当单块铁芯出现局部绝缘损坏时,不需要整体更换整套铁芯,仅需替换对应的拼接块即可降低维修成本。设计过程中需要重点关注拼接面的平面度要求,若拼接面存在0.05mm以上的平面度误差,会导致磁路气隙不均匀,进而出现稳压输出电压波动、空载电流异常升高的问题,因此在零件建模时,拼接面的粗糙度要求设定为Ra1.6,同时在嵌合位置设计了0.1mm的导入倒角,避免装配时硅钢片的边缘刮破绕组的绝缘层。此外,部件的外侧平面预留了0.5mm的浸漆余量,在铁芯组装完成后进行绝缘浸漆处理时,漆液能够均匀附着在铁芯表面,既可以固定拼接位置避免运行时产生电磁噪音,又能提升铁芯的整体绝缘性能,适配潮湿、多粉尘的复杂用电环境。
