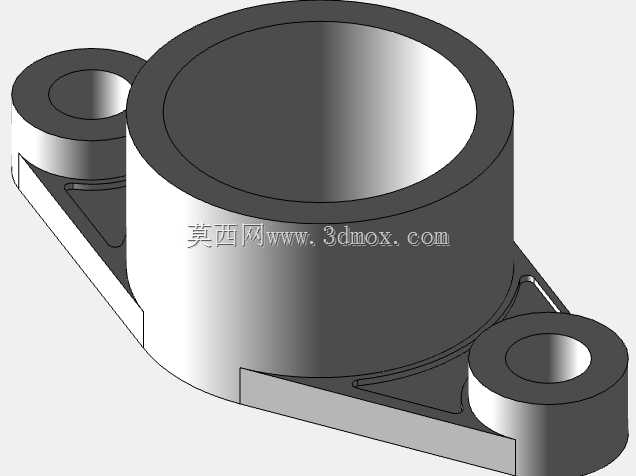

CSWA认证考试练习用带座筒体结构建模参考

项目分类:通用机械零部件 发布时间:2024-11-12 ID:792616
  • CSWA认证考试练习用带座筒体结构建模参考

  这套建模内容对应的是机械设计技能考核中常见的带安装支座的筒体类零件,这类结构在工业现场的应用覆盖范围极广,小到小型气动回路的阀座安装基体、小型动力头的支撑壳体,大到输送线端的轴承支撑座、小型流体管路的转接座,都能看到同构型结构的身影。很多刚接触三维建模的从业者,在处理这类带多安装耳的回转类零件时,很容易出现基准选择混乱、安装孔位同轴度偏差、支座与筒体衔接处应力集中考虑不足的问题,这套练习模型刚好针对这些常见易错点做了对应设计。

  从实际使用场景来看,这类带三个安装耳的筒体结构,通常用来容纳轴类回转零件、小型轴承组件或者流体通流部件,三个呈120度分布的安装耳,相比两耳结构拥有更好的安装稳定性,在存在小幅振动的工况下也能保持固定牢靠,不会因为长期受振出现固定螺栓松动的问题。建模过程中首先要确定的是筒体的主回转基准,也就是筒体的中心轴线,所有安装耳的定位、安装孔的位置都要以这个轴线为基准做尺寸标注,这样才能保证后续加工时的形位公差符合要求,不会出现安装后筒体内部的回转件卡滞、不同心的问题。

  设计思路上,筒体部分的壁厚是按照常规承压类小型壳体的标准做的取值,内壁的粗糙度要求、端面的平面度要求都在建模的特征里做了对应隐含设置,三个安装耳与筒体衔接的位置做了圆弧过渡处理,避免直角衔接带来的应力集中问题,要知道在实际生产中,这个位置如果是直角结构,在受载荷或者温度变化时很容易出现应力开裂,过渡圆角的取值是按照安装耳的厚度比例设置的,既不会因为圆角过大占用额外安装空间,也能有效分散衔接处的应力。安装耳上的通孔是按照常用的内六角圆柱头螺栓的安装尺寸设计的,孔位周边做了小凸台处理,一方面可以减少安装面的加工面积,降低加工成本,另一方面也能保证螺栓拧紧时的接触面平整,不会因为安装面的平面度问题导致固定受力不均。

  从安装边界来看,三个安装耳的中心所在的分度圆直径是固定的,安装时只要匹配对应分度圆的安装孔位,就能快速完成定位,不需要额外做复杂的调校。筒体的轴向长度、两端的止口尺寸,都是按照常规配套组件的尺寸做的适配,不管是内部装深沟球轴承还是装导向轴套,都能找到对应的配合公差参考。建模过程中用到的拉伸、旋转、切除、圆角这些特征,都是三维建模里最基础也最常用的命令,练习者在建模的时候,可以刻意练习从不同基准出发做特征构建的思路,比如先做安装耳的轮廓再拉伸筒体,和先做筒体再附加安装耳,两种建模顺序的特征树管理逻辑完全不同,对于后续修改模型的效率影响很大。

  很多参加CSWA考试的考生,在遇到这类零件的时候,经常会忽略安装耳底面与筒体端面的相对位置尺寸,导致最后生成的模型质量属性和标准答案偏差过大,这套练习里特意把这个尺寸做了明确的隐含约束,练习的时候可以通过测量质量属性的方式反向验证自己的建模尺寸是否准确。另外,筒体与安装耳衔接处的拔模角度、安装孔的倒角尺寸,都是实际生产中必须考虑的工艺细节,建模的时候如果遗漏这些细节,后续导出工程图的时候就会出现工艺信息缺失,无法直接指导生产。这类零件在实际选型的时候,还要考虑使用场景的材质要求,如果是用在有腐蚀的环境里,通常会选用工程塑料或者不锈钢材质,如果是普通的支撑场景,用铸铁或者压铸铝合金就可以满足强度要求,建模时可以根据材质的不同调整对应的壁厚参数,保证零件的强度冗余符合使用要求。
