在射频通信、测试测量、微波系统搭建的实际工程场景中,这类同轴接口的射频分路器是链路里极为常见的无源器件,主要承担单路射频信号向多路端口分配传输的功能,可将输入端口的射频信号按照固定的功率分配比例输送到两个输出端口,同时保证各端口间的阻抗匹配与信号隔离度,避免端口间信号串扰影响链路整体性能。从实际使用场景来看,这类器件常被集成在射频测试工装、通信基站前端链路、微波实验平台、小型化射频收发设备内部,在信号分配、功率监测、多通道测试等环节发挥作用,因为本身属于无源器件,不需要额外供电,接入链路即可工作,可靠性较高,适合长期在固定射频链路中使用。
从结构设计层面来看,这款分路器采用了金属屏蔽腔体结构,外部壳体为金属切削加工成型,能够有效屏蔽外界电磁干扰,同时避免内部射频信号向外辐射,保证信号传输过程中的稳定性。腔体两侧设计了带安装孔的法兰固定耳,安装孔位为标准通孔,可直接通过螺丝将器件固定在设备机箱内壁、安装面板或者测试工装的基板上,安装时需要注意法兰面与安装基面的贴合度,避免安装应力导致SMA接口变形,影响接头的连接可靠性。器件的三个射频接口均采用标准SMA同轴接头,接头的外导体与金属腔体直接导通,保证整个外壳的接地连续性,接口的内导体伸出长度符合SMA接头的通用规范,可与标准SMA公头连接器直接匹配连接,连接时的拧紧力矩需要控制在合理范围,避免力矩过大损坏接头内的介质支撑结构。

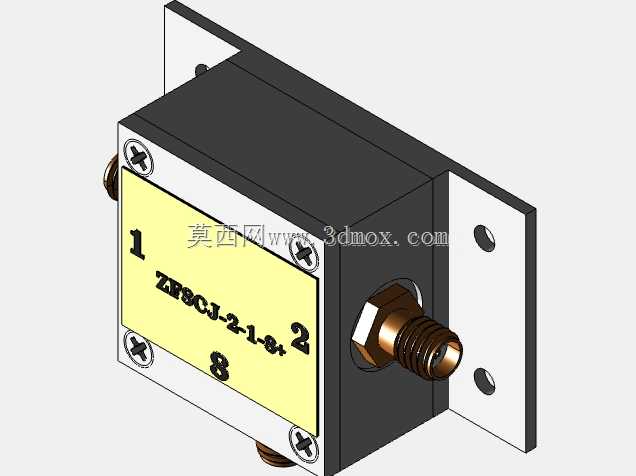

腔体正面的标识面板清晰标注了三个端口的编号,其中公共输入端口与两个输出端口的编号明确,方便工程人员在链路接线时快速识别端口,避免接反导致链路功能异常。面板采用耐温绝缘材质印刷标识,长期使用不会出现标识脱落、模糊的问题,即使在设备维护、链路改造时也能快速辨识端口定义。整个器件的外形尺寸紧凑,属于微型化射频器件,在小型化通信设备、便携测试仪器内部安装时不会占用过多的内部空间,能够适配高密度集成的射频链路布局需求。
在设计建模过程中,需要重点关注几个核心结构的配合精度:首先是SMA接头与腔体的安装配合,接头的法兰与腔体安装位的定位尺寸需要严格控制,保证接头安装后与腔体表面垂直,避免接头歪斜导致连接时出现应力集中;其次是上下腔体的合盖定位,腔体拼接处的止口结构需要保证配合间隙均匀,合盖后整个腔体的屏蔽连续性良好,不会出现电磁泄漏的缝隙;再者是固定法兰的安装孔位间距,需要符合常用的射频器件安装孔距规范,保证器件可以直接适配通用的安装基板孔位,不需要额外进行孔位加工。
从实际工程选型的角度来看,这类分路器的结构设计直接影响其射频性能,腔体内部的电路基板安装位需要保证平整,避免基板安装后出现翘曲,导致内部微带电路的性能偏移;腔体的内壁粗糙度需要控制在合理范围,减少信号传输过程中的损耗;接头与内部电路的连接过渡段需要保证阻抗连续,避免在连接位置产生信号反射。建模时还原的安装边界包括法兰安装面的平面度要求、SMA接头的接口尺寸、腔体整体的外形轮廓,这些尺寸参数都是结构设计人员在进行设备内部布局、安装空间校核时需要重点参考的内容,在整机设计阶段提前确认器件的安装空间、接口位置、固定方式,能够有效避免后期装配时出现干涉、接口无法对接、固定孔位不匹配等问题。
在日常的设备维护中,这类金属腔体结构的器件抗振性能良好,能够适应车载、机载等移动平台的振动环境,只要安装固定牢固,长期使用不会出现结构松动的问题。建模过程中还原的所有外部结构特征,都可以直接用于整机的装配干涉检查、安装工装设计、机箱开孔定位等工作,不需要再对器件进行实物测绘,能够有效缩短结构设计的周期,提升设备研发的效率。
