嵌入式船型电源中断开关结构设计

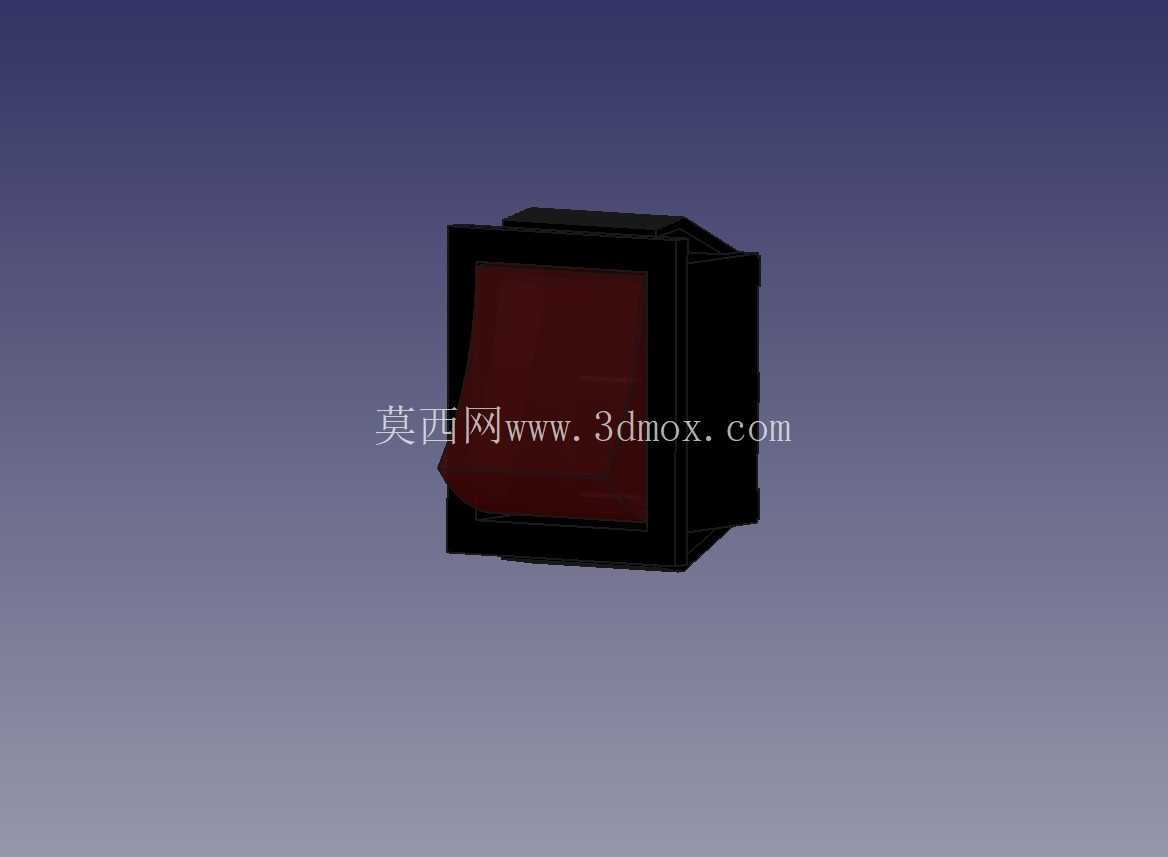

　　从实际使用的工况来看，这类开关主要承担设备前端主回路的通断控制，额定工况下需要承载回路的额定工作电流，操作时通过按压翘板的不同端实现触点的闭合与断开，翘板表面的红色标识区域对应通电导通状态，方便操作人员快速识别当前回路的通断状态，避免误判设备供电状态引发的操作风险。做结构设计的时候，首先要考虑的是安装适配性，这类开关采用卡扣式嵌入式安装结构，外壳设置有弹性卡爪，安装时只需要在设备面板上开出对应尺寸的方形安装孔，将开关推入安装孔即可依靠卡爪的弹性张力完成固定，不需要额外加装螺丝固定，能大幅提升装配线上的安装效率，也减少面板背面的固定件占用空间。在低压配电、小型工控设备、民用电器的回路控制场景里，这类嵌入式安装的船型电源中断部件是回路通断控制的基础执行元件，日常作业中接触到的桌面测试仪器、小型工控终端、民用机电设备的电源输入端，大多会选用这类结构紧凑的中断开关做前端电源控制，相比外露式的拨杆、按钮结构，嵌入式安装的船型结构能更好适配面板齐平安装的需求，避免日常操作中的误触，也能减少外部灰尘、溅液进入设备内部的概率。

　　外壳部分采用黑色阻燃工程塑料注塑成型，材料需要满足低压电器的阻燃等级要求，避免触点拉弧引发的外壳引燃风险，翘板操作面做了内凹的弧度处理，贴合手指按压的触感，操作时不需要施加过大的按压力度就能完成状态切换，长期操作也不容易产生手部疲劳。内部的触点结构采用银合金触点材质，降低通断过程中的接触电阻，减少长期工作后的触点发热问题，触点的动作机构采用跷跷板式的杠杆结构，按压翘板时带动内部的动触点完成与静触点的接合与分离，动作行程控制在合理范围内，既保证操作时有清晰的档位反馈感，也不会因为行程过大导致操作力度需求过高。

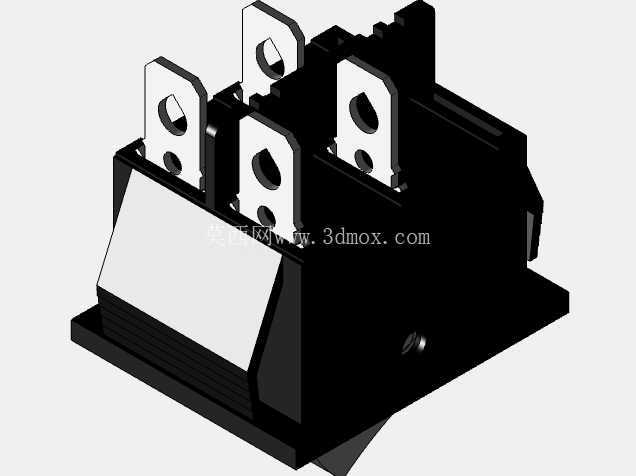

　　安装边界的设计上，开关的主体嵌入部分做了导向倒角处理，推入安装孔时能自动导正位置，不会因为孔位的微小公差出现卡滞，卡爪的伸出长度经过匹配设计，适配常规厚度的设备面板，安装完成后开关正面与面板表面齐平，不会出现突出或者凹陷过多的情况，保证设备面板的整体外观一致性。接线端的结构设置在开关主体的背面，采用插片式接线端子，适配常规的冷压接线端子，接线时只需要将压接好导线的端子直接插入即可完成电气连接，不需要螺丝锁付，能进一步提升装配效率，同时插片的尺寸符合通用接线端子的适配标准，不需要单独定制配套的接线配件，降低物料选型的成本。

　　在实际选型应用中，需要根据回路的额定电压、额定电流参数匹配对应规格的开关，同时要确认面板安装孔的尺寸与开关的安装卡扣尺寸匹配，避免出现安装松动或者无法装入的问题，开关的操作方向可以根据设备的整体布局需求调整，保证翘板的导通标识方向符合操作人员的日常识别习惯。这类开关的结构设计没有多余的冗余部件，整体结构紧凑，占用的设备内部空间较小，适合在内部空间紧张的小型设备中使用，同时外壳的密封结构能满足常规室内使用环境的防护需求，应对日常的灰尘、少量溅液不会出现内部触点短路的问题。建模过程中需要重点关注卡扣的弹性变形量设计，既要保证安装时有足够的卡紧力，避免设备运输、使用过程中开关从面板脱落，也要保证安装推入时的阻力在合理范围内，不会因为卡扣过硬导致安装困难或者面板被卡爪顶伤；翘板与外壳之间的配合间隙需要控制在合理范围，既保证翘板动作灵活无卡滞，也不会因为间隙过大出现晃动、灰尘容易进入的问题；内部触点的动作行程需要和翘板的按压行程匹配，保证按压到行程终点时触点能可靠闭合或者断开，不会出现半接触状态导致的触点拉弧、发热问题。
