1812封装陶瓷电容三维结构设计

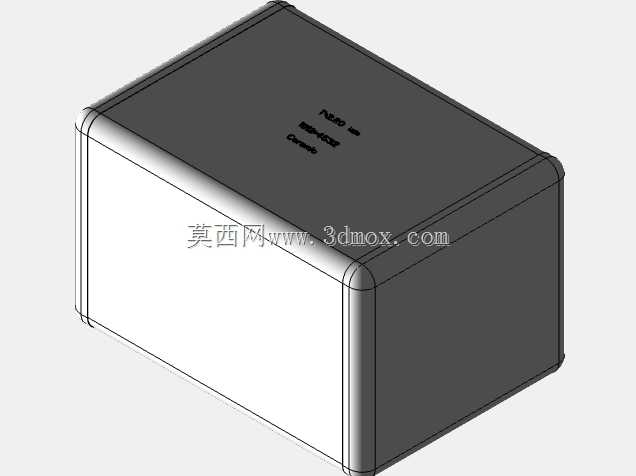

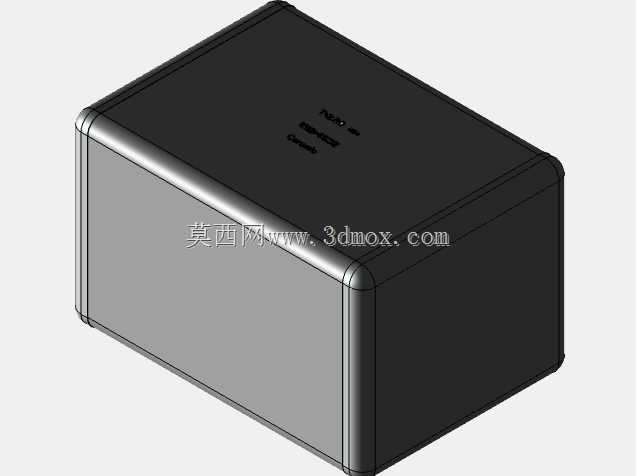

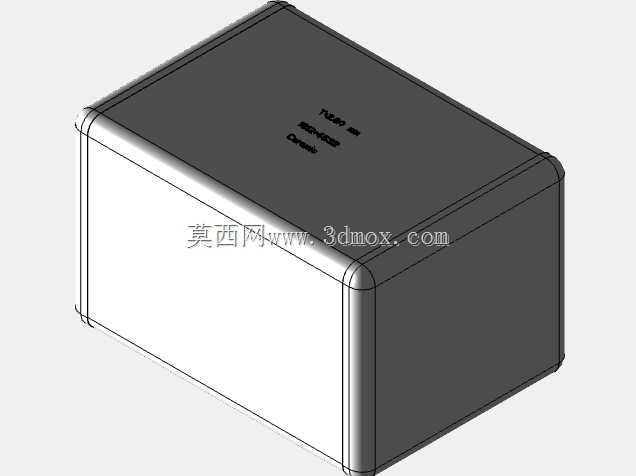

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，1812封装的陶瓷电容是极为常用的被动元件，这类元件的三维模型精度直接影响到PCB装配干涉检查、结构空间预留的准确性，很多刚入行的结构工程师在做板级布局时，往往只调用元件库自带的简化方块模型，忽略了元件实际的圆角、端电极厚度、本体印刷标识的细节，等到打样回流焊之后才发现元件和周边屏蔽罩、结构件产生干涉，不得不重新改板，耽误项目进度。这个1812封装陶瓷电容的三维模型，完全按照实际量产元件的尺寸链做了还原，本体采用长方体切角设计，四个棱边做了R0.2mm的圆角处理，和实际陶瓷电容的注塑封装边缘弧度完全匹配，端电极部分的厚度预留了0.15mm的焊盘搭接余量，

　　在做PCB焊盘设计匹配时，可以直接按照模型的电极宽度来调整钢网开口尺寸，避免出现焊锡量不足导致的虚焊，或者焊锡过多导致的元件立碑问题。从实际应用场景来看，这类1812封装的陶瓷电容通常用在电源输入端口的滤波回路、功率器件周边的去耦回路，因为封装尺寸比0805、0603更大，容值可以做到更高，耐压等级也能覆盖25V到1kV的区间，在做高压板卡设计时，这类电容的安装空间预留需要特别注意和周边走线的安全间距，模型里把本体的实际高度做到了和实物一致的1.6mm，在做板卡堆叠设计时，上层板和下层板的间距只要预留2mm以上，就不会出现电容顶到上层板的问题。设计这个模型的时候，没有采用简单的拉伸凸台直接做方块，而是先绘制了本体的截面轮廓，

　　把四个角的圆角、端电极的台阶位置都做了单独的草图约束，端电极和陶瓷本体的配合面做了0.02mm的重叠量，避免在三维装配的时候出现面与面之间的缝隙，渲染出来的效果更贴近实物。本体表面的印刷标识做了轻微的凹陷处理，模拟实际激光打标的质感，在做产品渲染图、装配爆炸图的时候，可以直接调用这个模型，不需要再额外做贴图处理。从安装边界来看，这个电容的焊盘采用标准的1812封装焊盘尺寸，模型的电极端面和焊盘的对齐基准做在元件中心，在Altium、SolidWorks PCB等软件里导入的时候，可以直接抓取中心基准点做定位，不需要再调整坐标偏移。很多工程师在做结构评审的时候，会忽略陶瓷电容的脆性特性，实际上这类电容如果在安装时受到过大的机械应力，

　　很容易出现本体开裂，所以在模型的高度设计上，特意把本体和PCB表面的间隙预留了0.1mm，和实际焊接后的间隙一致，在做结构件压合模拟的时候，可以准确判断压合边是否会压到电容本体，避免生产组装时出现元件破损。另外，这个模型的外形尺寸完全遵循JEDEC标准里的1812封装规范，长度4.5mm，宽度3.2mm，厚度1.6mm，端电极的宽度0.5mm，不管是做回流焊工艺模拟，还是做自动贴片机的吸嘴取件模拟，都可以直接使用，不需要再调整尺寸参数。在做电源模块的灌封模拟时，这个模型的表面没有多余的倒角和破面，灌封料的填充计算可以准确算出电容周边的填充体积，不会因为模型的几何错误导致流体模拟出现偏差。很多通用元件库的电容模型会把端电极做成和本体一样的方块，忽略了端电极的金属层厚度，这个模型里的端电极突出本体0.05mm，和实际元件的三层电极结构完全匹配，在做电磁兼容仿真的时候，可以更准确地模拟电极的寄生参数，让仿真结果更贴近实际电路测试值。对于做整机结构设计的工程师来说，这类标准化的被动元件三维模型，不需要自己再花时间测绘，直接调用就能完成布局检查，尤其是在做高密度板卡设计时，每一个元件的实际尺寸偏差都可能导致整个布局的调整，精准的元件模型可以大幅减少改板次数，缩短产品开发周期。
