1210t250规格陶瓷电容器三维结构设计

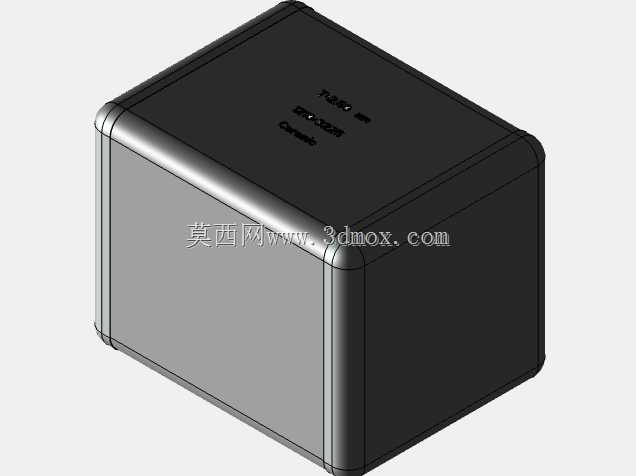

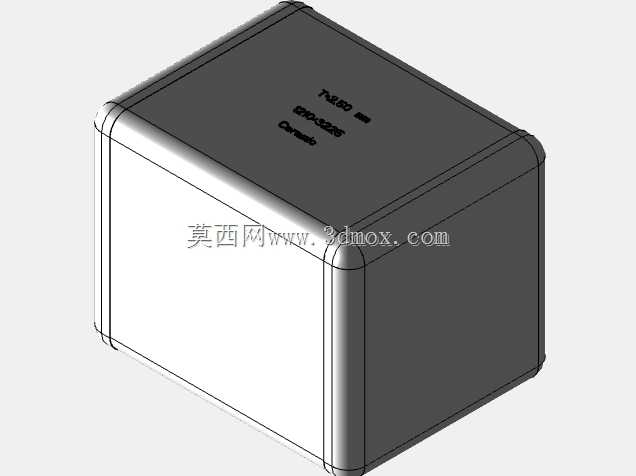

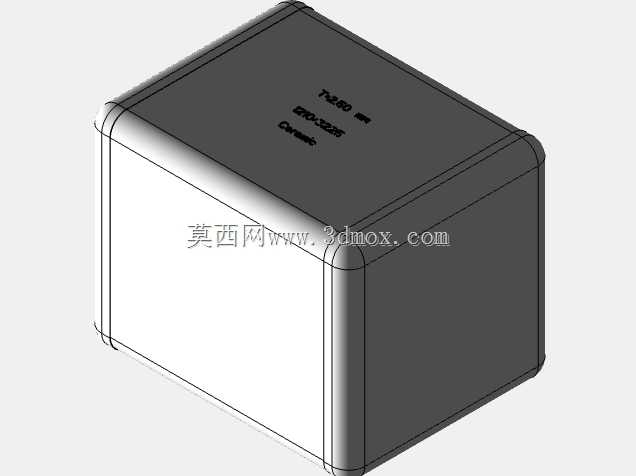

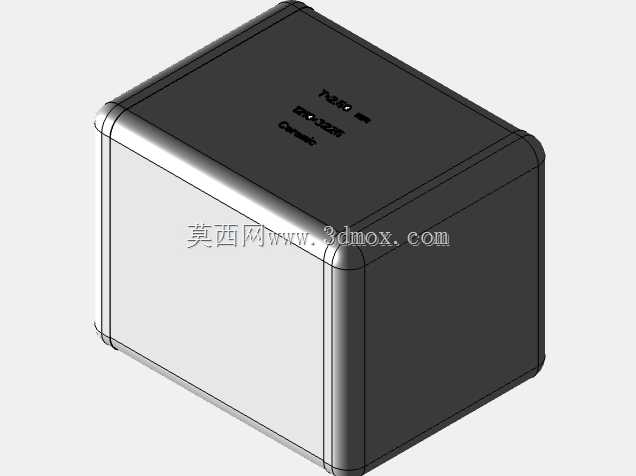

　　在开关电源输入侧的EMI滤波回路、交流稳压设备的浪涌吸收支路里，这类1210封装规格的陶瓷电容是再常见不过的无源器件，很多刚入行的结构工程师做PCB布局时，总容易只盯着 datasheet 上的标称容值、耐压参数，忽略器件实际的三维外形公差、引脚共面度带来的装配隐患，最后打样回来才发现器件和周边散热片、塑胶挡墙发生干涉，或是焊盘设计余量不足导致过炉后出现立碑、虚焊问题。做这个三维模型的时候，最先敲定的是安装边界的尺寸约束，1210封装对应公制尺寸的长宽基准是3.2mm×2.5mm，考虑到实际量产中陶瓷本体的烧结公差、环氧包封层的厚度波动，模型里把本体长宽的最大实体尺寸留了0.15mm的余量，高度方向结合t250对应的2.

　　5mm标称厚度，把顶部到PCB板面的最大高度控制在2.6mm以内，刚好能适配多数消费类电源、工业控制板卡上元件高度不超过3mm的布局要求，不会和上方的屏蔽罩、结构支撑筋产生空间冲突。外形设计上没有做多余的曲面修饰，本体的边角全部做了R0.2mm的圆角处理，这不是为了外观好看，而是实际陶瓷电容生产过程中，尖锐的边角很容易在烧结、转运环节出现崩边缺陷，环氧包封后如果边角应力集中，过波峰焊时受热冲击还可能出现包封层开裂的问题，模型里把圆角参数和实际量产的工艺要求对齐，能让后续做结构仿真、装配干涉检查的时候，结果更贴近真实生产状态。引脚部分的建模特意还原了实际编带包装里电容引脚的成型角度，焊端的可焊层厚度做了0.05mm的凸起模拟，

　　很多工程师做PCB封装的时候只按理想矩形画焊盘，忽略焊端实际的金属层厚度和引脚的轻微外张角度，最后做DFM检查的时候就会出现焊盘尺寸和器件不匹配的问题，这个模型把焊端的实际轮廓做了还原，导入PCB设计软件后可以直接对照调整焊盘的长宽、钢网开口尺寸，不用再反复核对二维规格书的尺寸标注。从实际应用场景来看，这类高压陶瓷电容常被布置在交流输入端口的共模滤波回路里，旁边往往挨着共模电感、保险管、安规X电容这些器件，建模的时候特意把本体的丝印标识位置做了准确还原，顶部的参数标识区避开了器件可能被点胶固定的区域，实际生产中如果需要在电容本体旁打红胶固定，不会遮挡参数标识，方便后续的来料检验、维修换件时识别器件规格。

　　很多人觉得无源器件的三维建模很简单，无非是拉个长方体贴个材质就行，但真正落到生产装配环节，哪怕是0.1mm的尺寸偏差，都可能导致整批板卡过炉时出现装配不良。这个模型在做内部结构简化的时候，没有把陶瓷介质层、内电极这些微观结构做出来，毕竟结构设计、选型阶段不需要关注器件内部的叠层结构，只要把外部装配需要的所有轮廓、尺寸、安装基准做准确就足够，既能保证模型轻量化，导入装配体的时候不会卡顿，又能完全满足干涉检查、布局校验的需求。安装基准的选择上，模型把两个焊端的底面设为同一装配基准面，和PCB板面贴合时的共面度公差控制在0.1mm以内，和实际器件的引脚共面度要求一致，做装配仿真的时候可以直接模拟器件贴装到PCB上的状态，检查和周边器件的安全间距——比如和旁边高压走线的电气间隙是否满足安规要求，和相邻电解电容的包封层是否留有足够的膨胀间隙，这些细节都是二维图纸很难直观呈现的。另外考虑到这类电容有时候会被用在灌封的电源模块里，模型把本体外表面的粗糙度做了对应设置，模拟环氧包封层的实际表面状态，后续做灌封仿真的时候，可以更准确地计算灌封胶和器件表面的结合力，不会因为表面参数设置错误导致仿真结果偏差。
