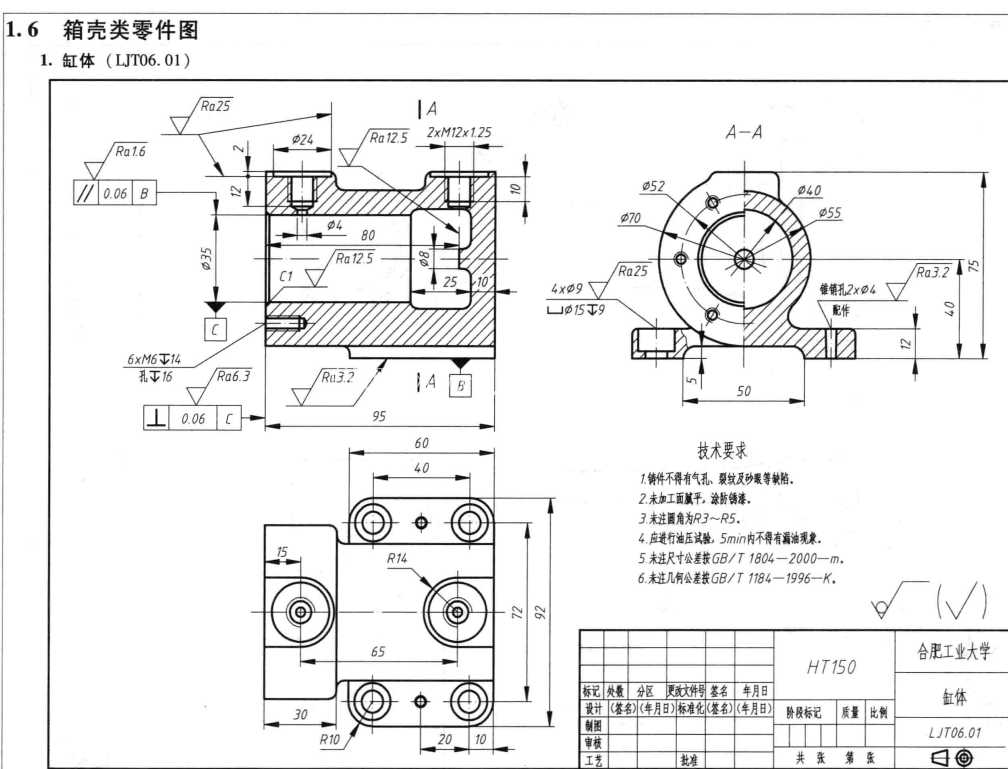

多安装位圆柱腔体机械连接基座

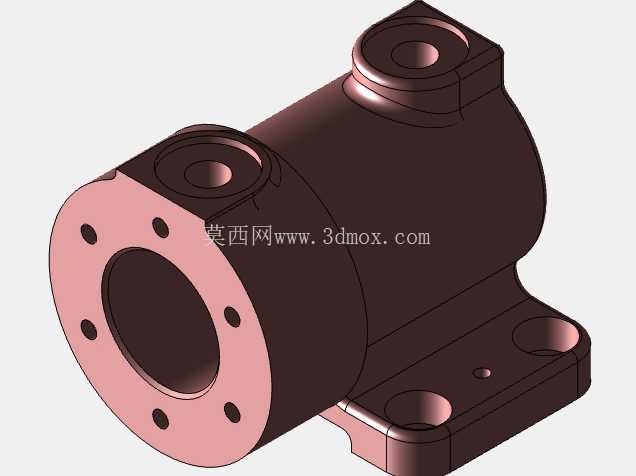

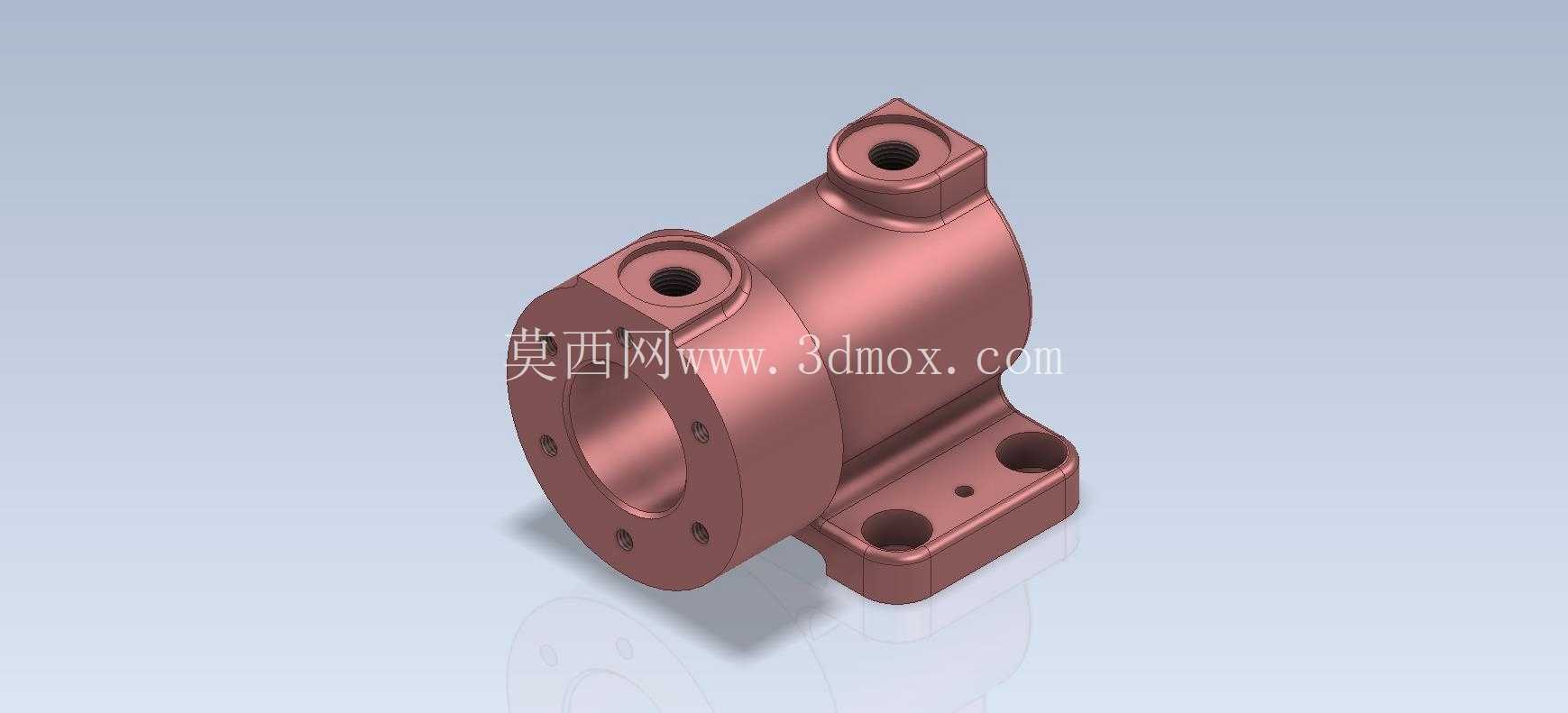

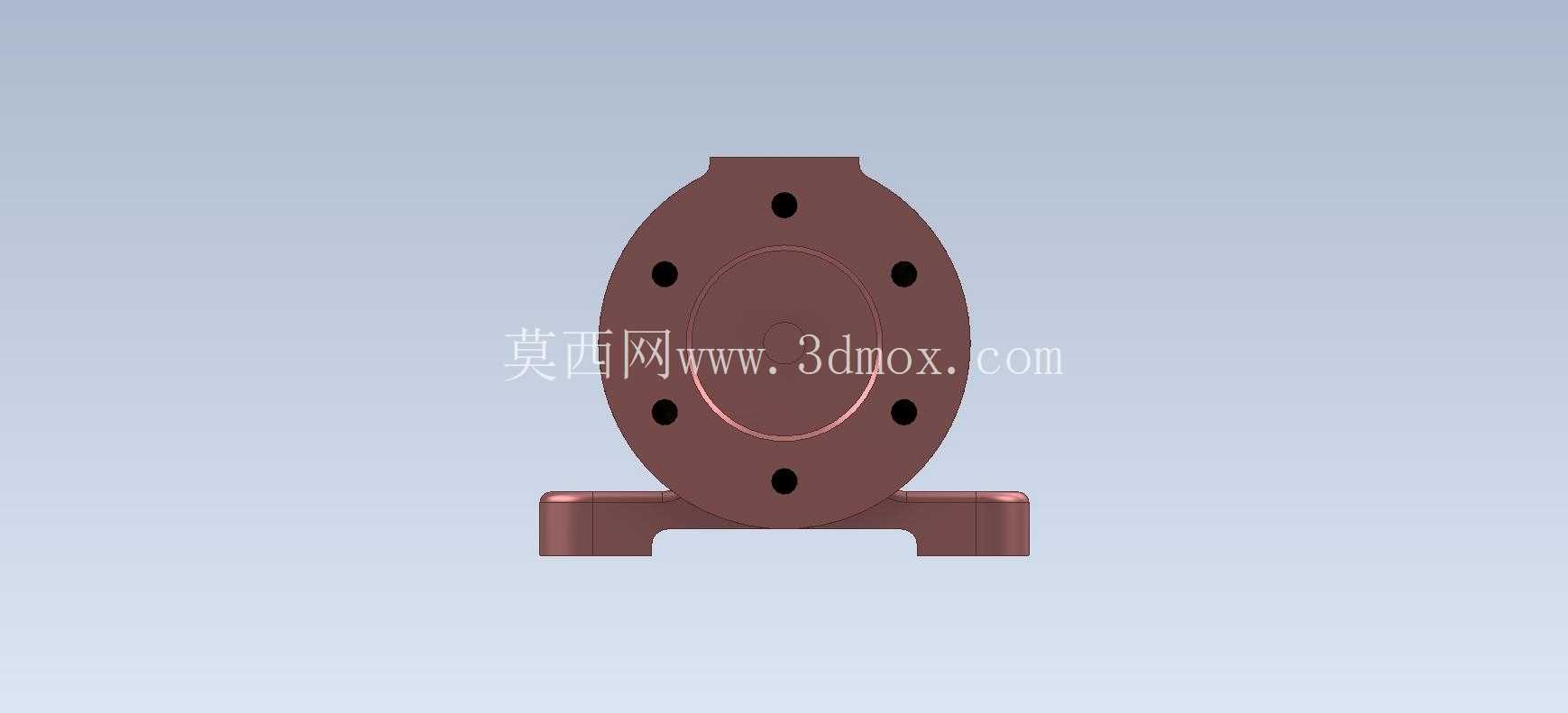

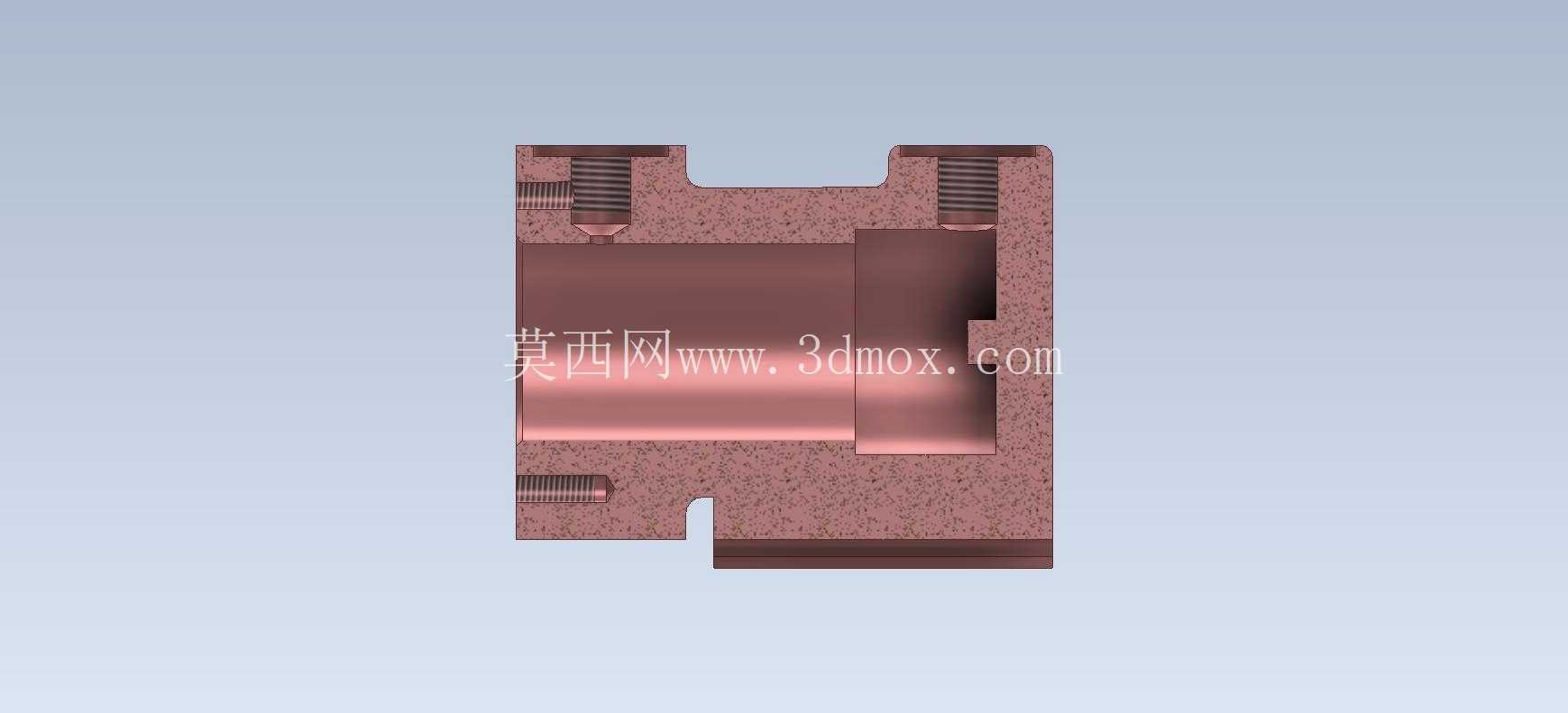

　　这类带侧向安装脚的圆柱腔体零件，多应用在中小型流体管路、低压气动回路的节点位置，作为管路转接、阀件集成的承载基座使用，也可作为小型传动机构的轴套支撑座，在轻工自动化生产线、小型液压试验台、民用流体控制设备里十分常见。从结构上看，主体采用等径圆柱腔体设计，内壁预留了均匀分布的安装孔位，可直接嵌入密封衬套、导向轴套或者小型阀芯组件，腔体两端的法兰端面做了沉孔设计，安装时可将连接螺栓完全沉入端面以下，避免螺栓突出影响相邻部件的装配间隙，也能减少外接部件运行时与螺栓头的剐蹭风险。侧向延伸的安装脚设置了两个不同孔径的安装孔，大孔用于穿装固定螺栓实现基座与设备机架的锁紧，小孔可作为定位销孔使用，装配时先打入定位销确定基座的精确位置，

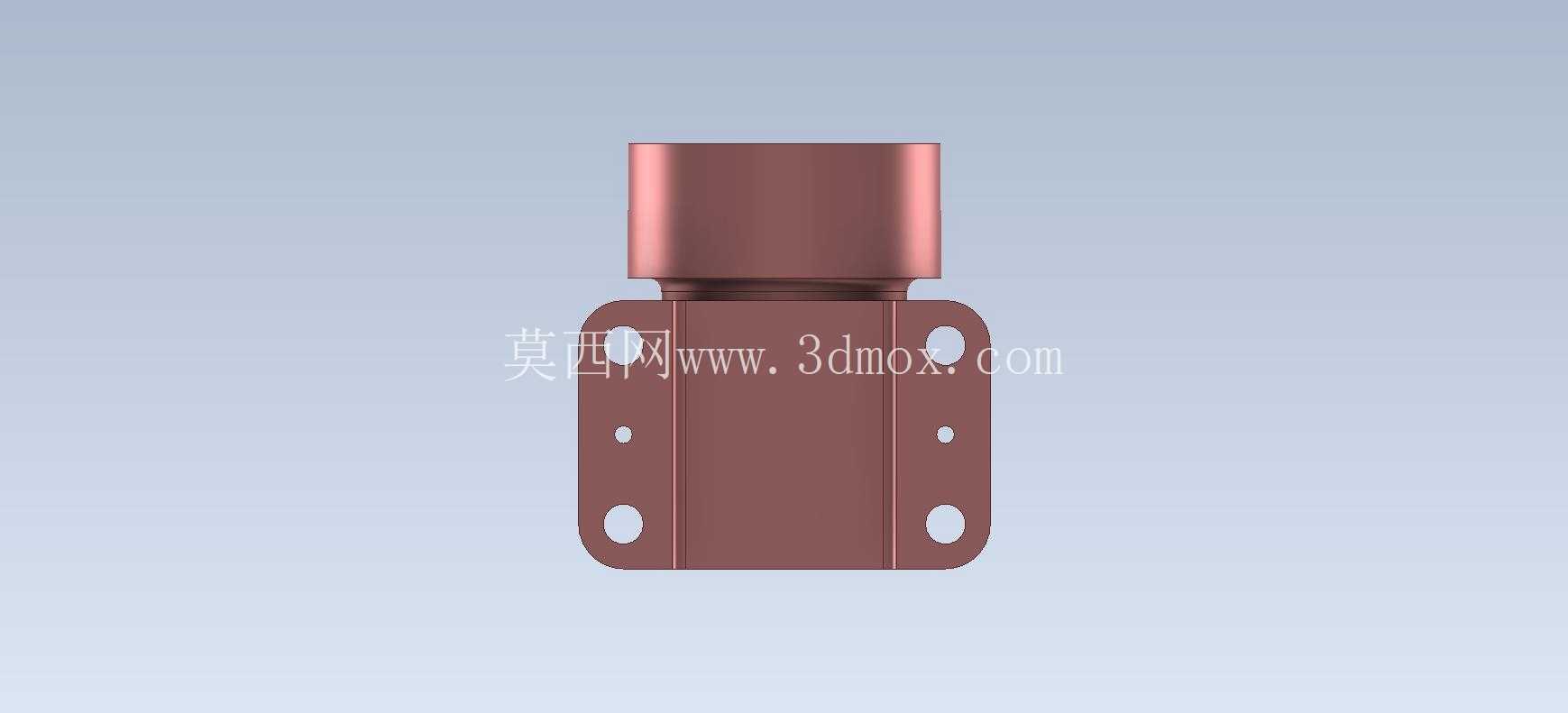

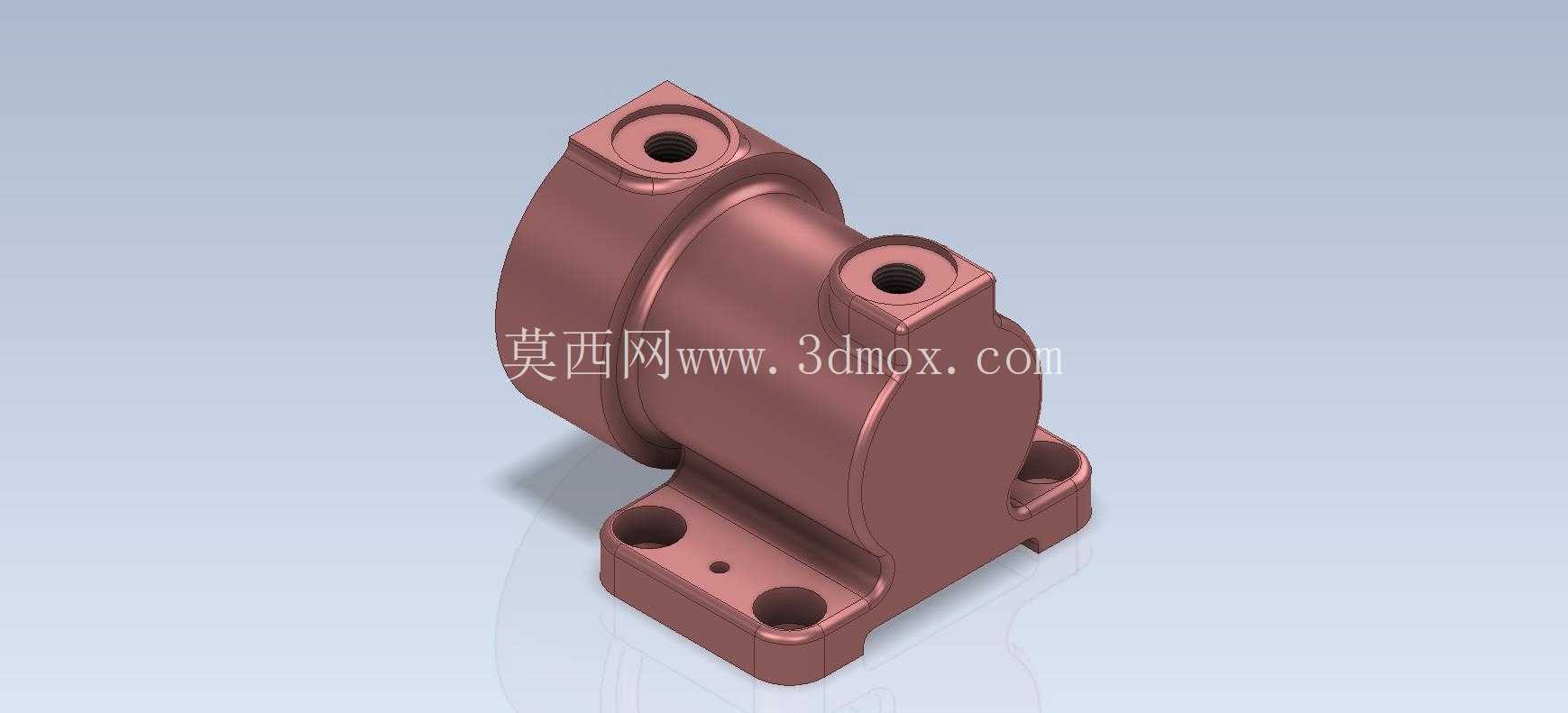

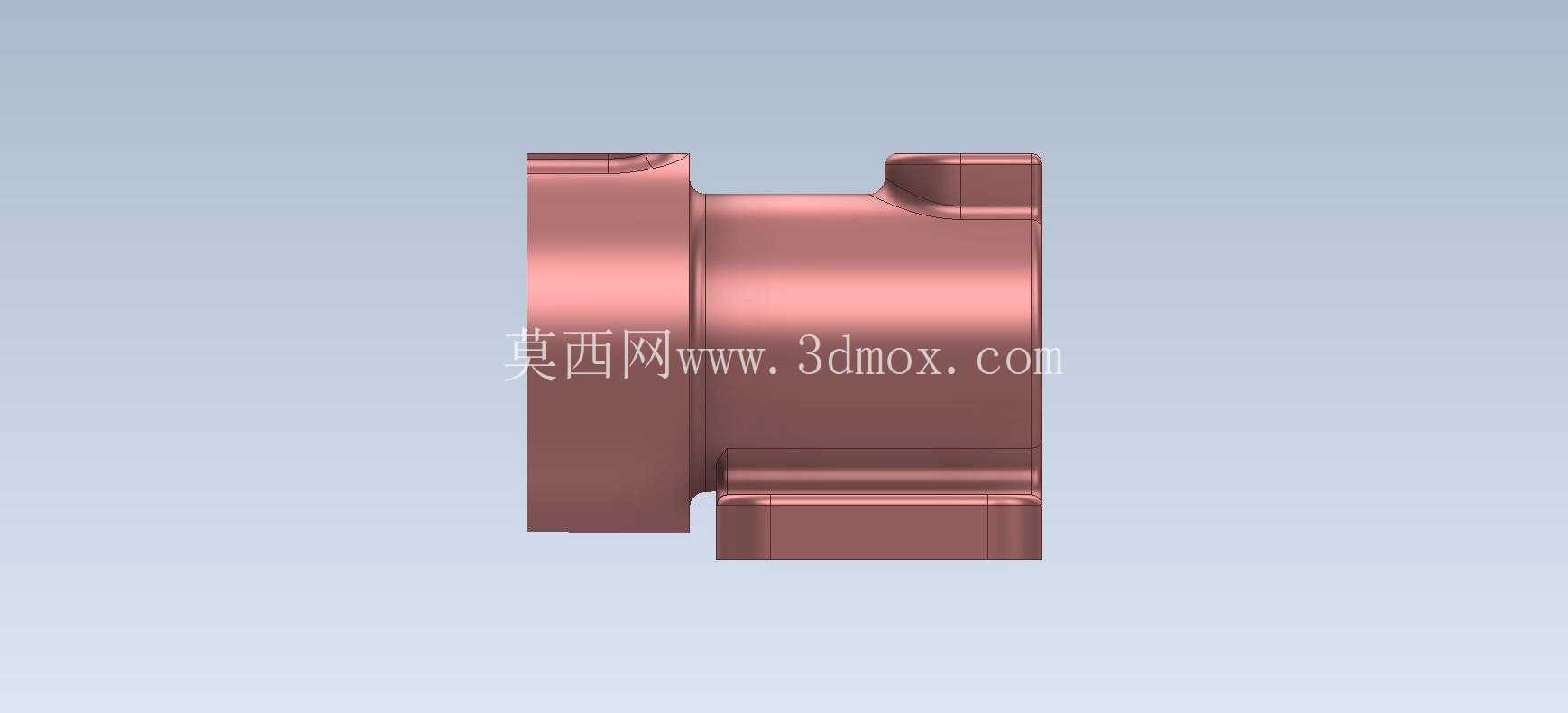

　　再锁紧固定螺栓，能有效避免设备运行振动导致的基座移位，保证腔体轴线与对接部件的同轴度公差。设计过程中优先考虑了加工工艺性，主体圆柱采用常规车削即可完成内外圆的粗精加工，侧向安装脚与主体的连接位置做了圆弧过渡处理，既可以降低铣削加工时的应力集中，也能减少铸件毛坯生产时的缩孔缺陷，适合小批量翻砂铸造或者圆钢铣削加工两种工艺路线，不同生产规模下都能控制加工成本。安装边界上，主体圆柱的轴向长度与径向直径比例控制在1.2:1左右，侧向安装脚的突出长度不超过主体直径的二分之一，整体安装占用空间紧凑，可适配设备内部狭窄的安装空间，安装脚的底面与腔体一端的法兰端面共面，装配时可直接贴合设备安装面板，

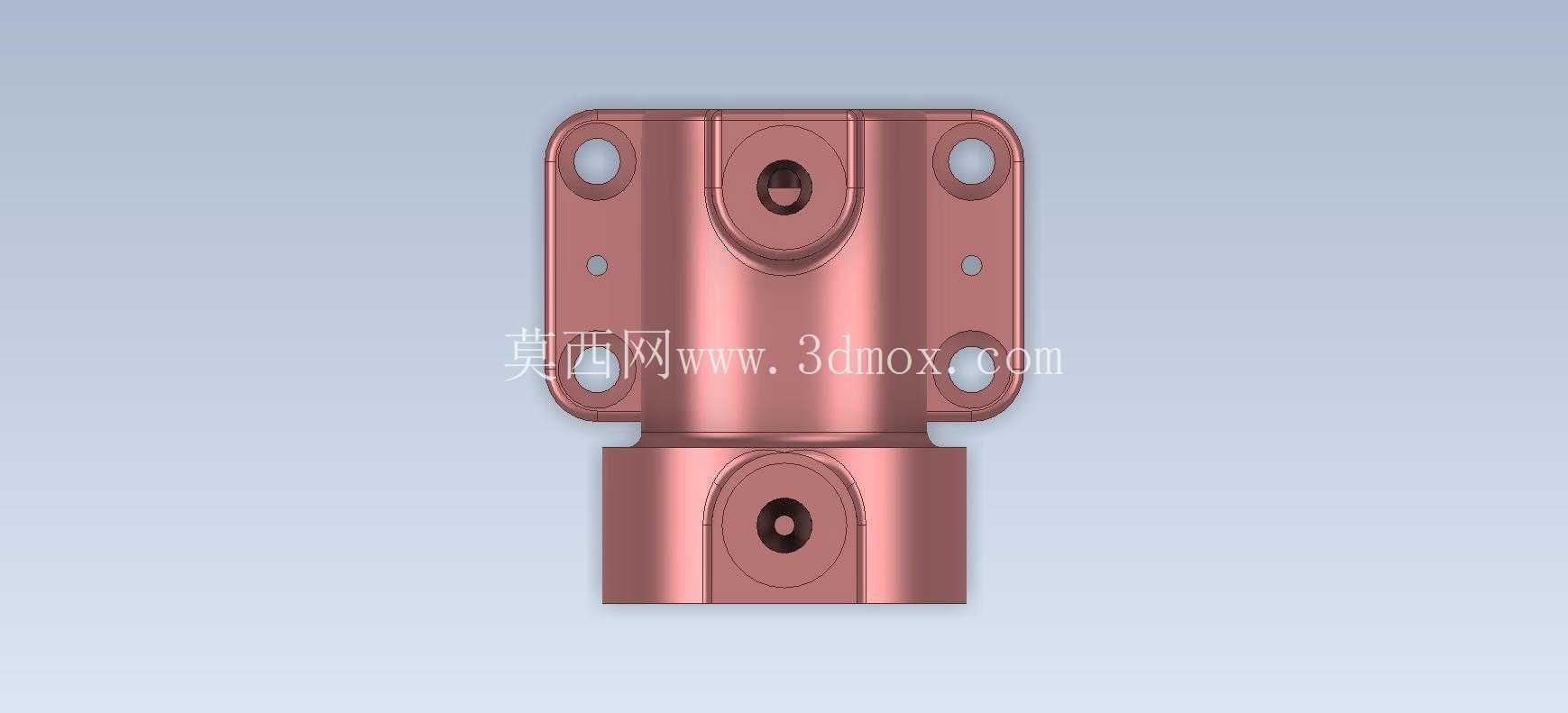

　　不需要额外调整安装垫片就能保证腔体轴线与安装面的平行度。腔体侧壁上的两个凸台螺纹孔，可用于安装压力检测接头、排气螺塞或者润滑油注油嘴，拓展基座的使用功能，不需要额外在腔体上打孔改造，降低现场改装的加工难度。这类零件的建模过程重点练习多特征组合的基准统一，所有孔位的位置度公差都以腔体轴线为核心基准，保证加工后各安装面的形位公差符合装配要求，避免出现装配干涉、密封失效的问题。
