轻量桁架结构遥控固定翼航模机架设计

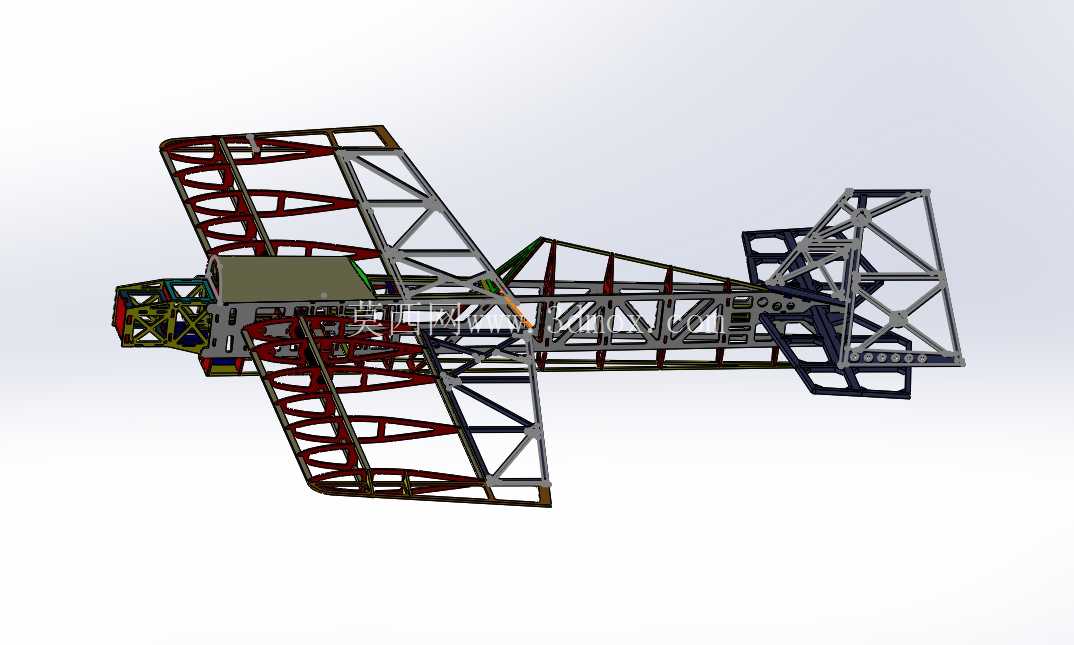

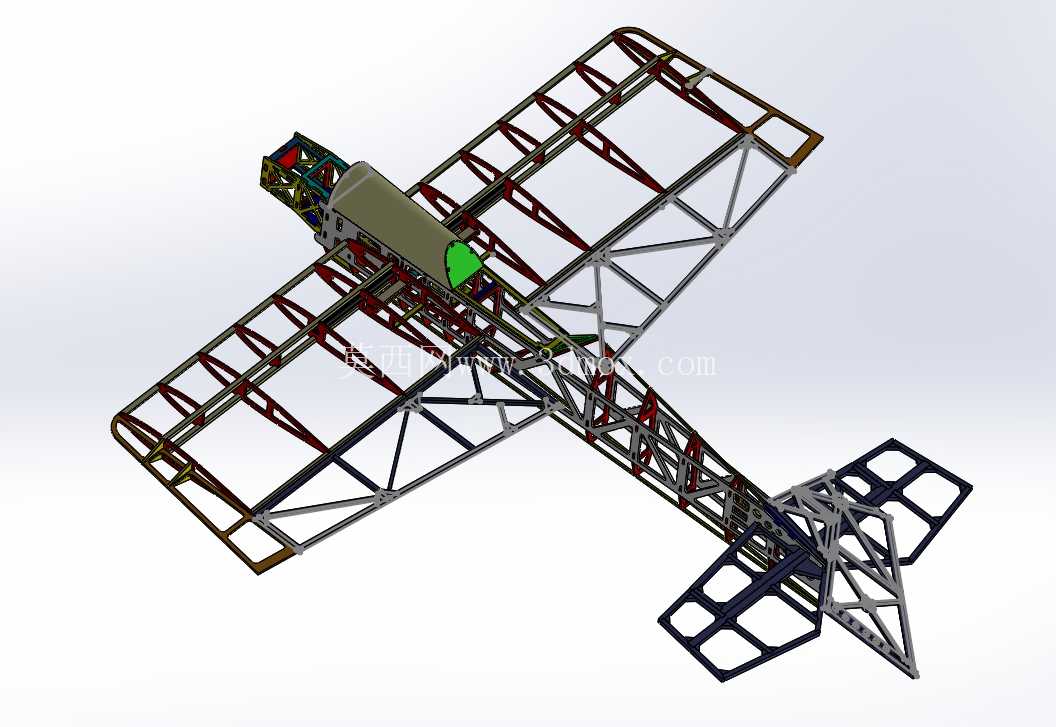

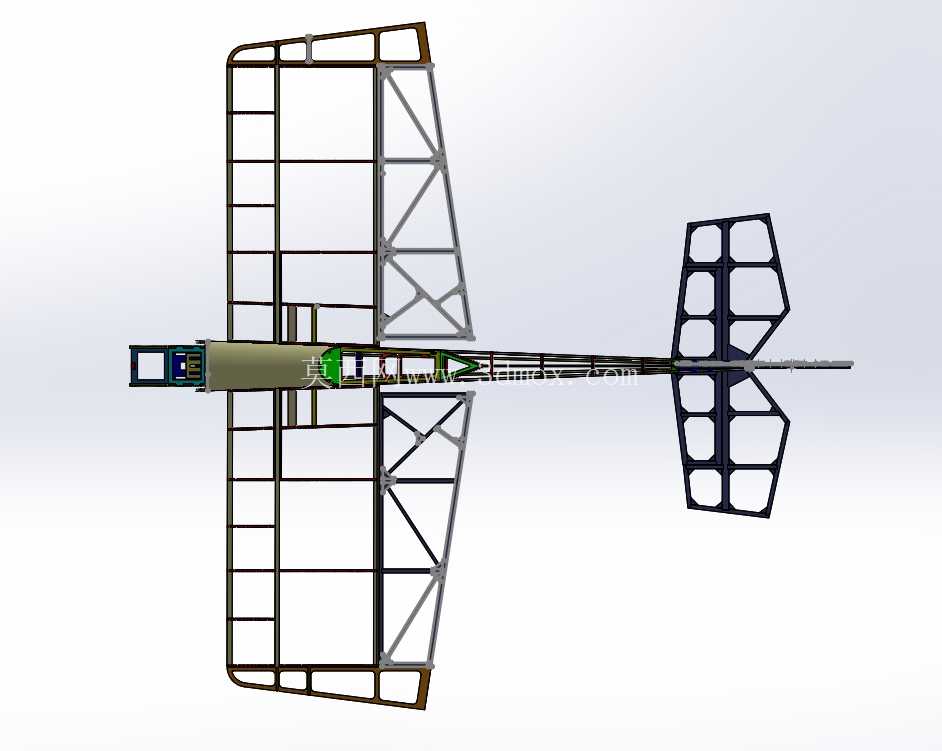

　　这款桁架式固定翼航模机架，主要面向航空模型爱好者的DIY组装、户外飞行场景，也可作为航空院校气动布局、结构力学课程的教学验证载体，替代传统轻木蒙皮结构，降低新手制作的工艺门槛。从结构设计逻辑来看，整体采用空间桁架承力方案，机翼段以矩形框格为主、辅以斜向支撑杆件，将飞行过程中产生的升力、气动弯矩均匀分散到每根杆件上，相比同尺寸实心板状机架，重量可降低40%以上，同时抗扭刚度能满足大动作特技飞行的载荷要求，不会出现高速俯冲时机翼形变过大导致的气动失控问题。尾翼段采用镂空框格设计，在保证垂尾、平尾操纵面安装精度的前提下，尽可能减少尾部冗余重量，优化整机重心配平区间，避免头重或尾重带来的操纵手感偏差。机身中段预留了标准的动力舱、电池舱、

　　舵机安装位，安装边界匹配市面上主流的22系列无刷电机、9g微型舵机、2S-3S航模锂电池，不需要额外打孔修改即可完成装机，杆件之间的连接节点采用一体化卡位设计，组装时只需配合少量快干胶即可完成固定，不需要复杂的夹具定位，普通爱好者在家就能完成整机组装。尺寸设计上，整机翼展控制在1.2米量级，机长约0.9米，既满足户外小场地飞行的便携性要求，又能保证低速飞行时的升力系数，微风天气下即可稳定起降，不需要专用的航模跑道，平整草地、硬化路面都能完成滑跑起飞。结构选材适配3D打印加工工艺，所有杆件的壁厚、连接圆角都做了打印工艺优化，避免出现打印翘边、层间强度不足的问题，打印完成后不需要大量打磨修配即可直接组装，

　　也可以根据飞行需求更换碳纤维杆件替代部分打印件，进一步提升结构强度、降低整机重量，适配竞速、特技、航拍等不同的航模应用场景。机架的操纵面走线槽沿桁架杆件内侧预留，装机时舵机线可以完全隐藏在结构内部，不会外露增加飞行阻力，也能避免飞行过程中线材被气流吹动干扰操纵精度。
