机械尾座支撑结构三维练习实体

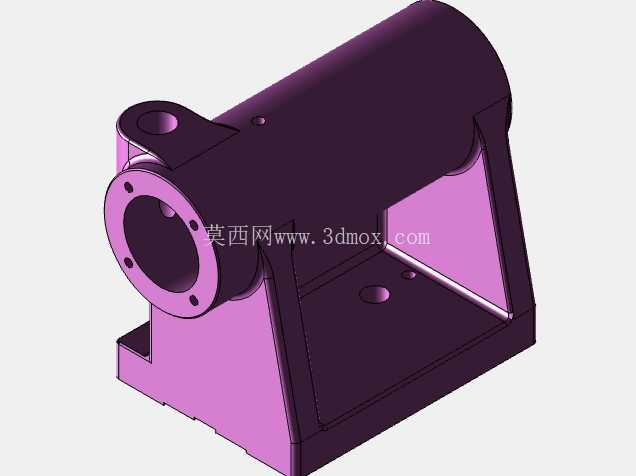

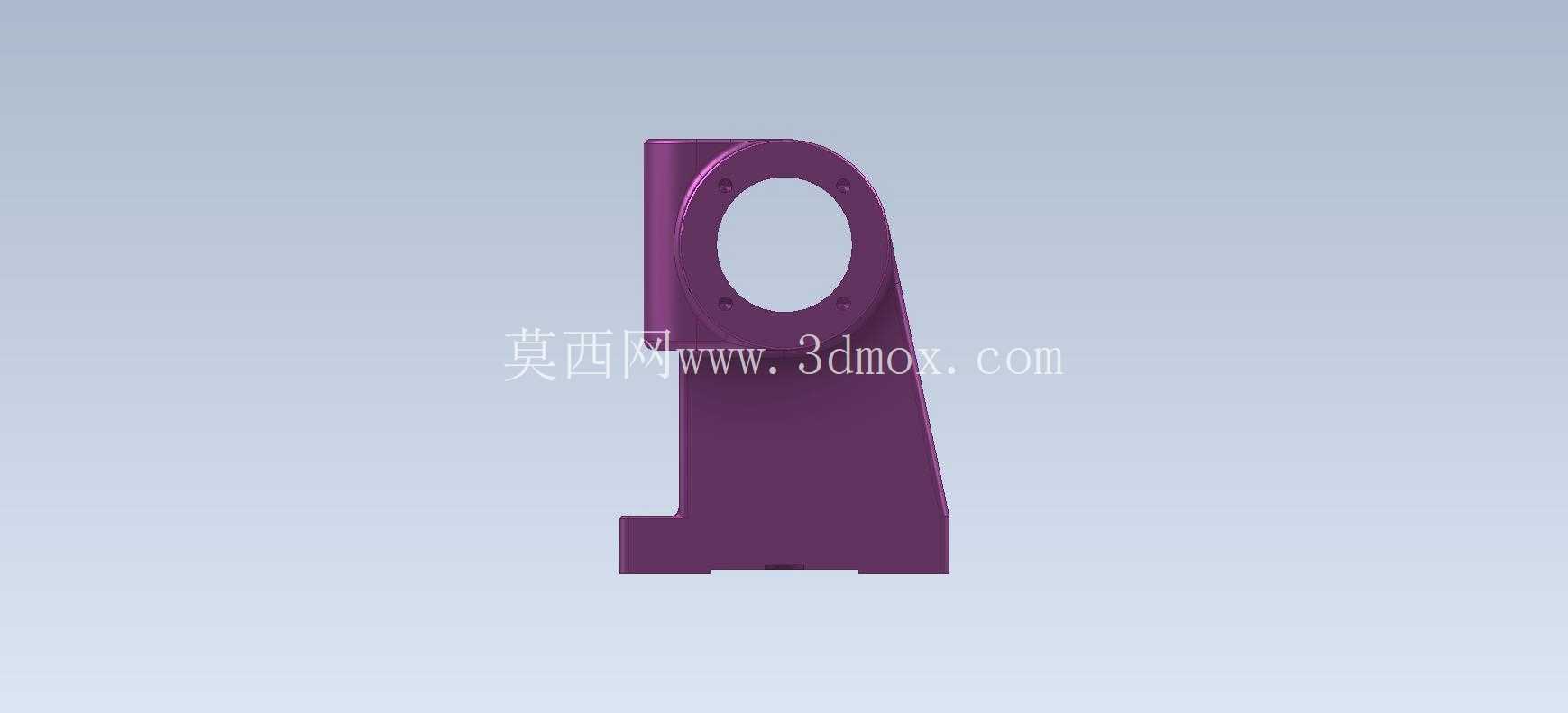

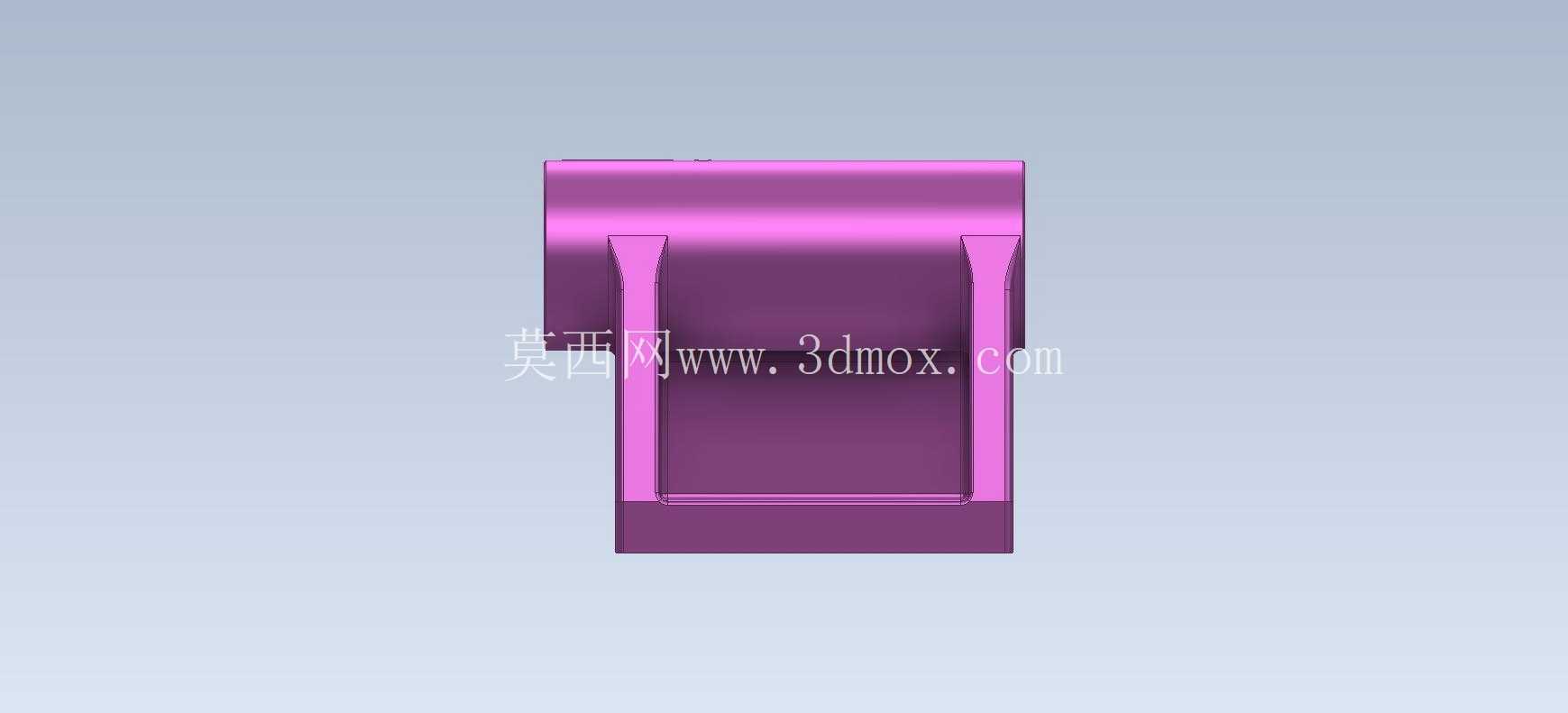

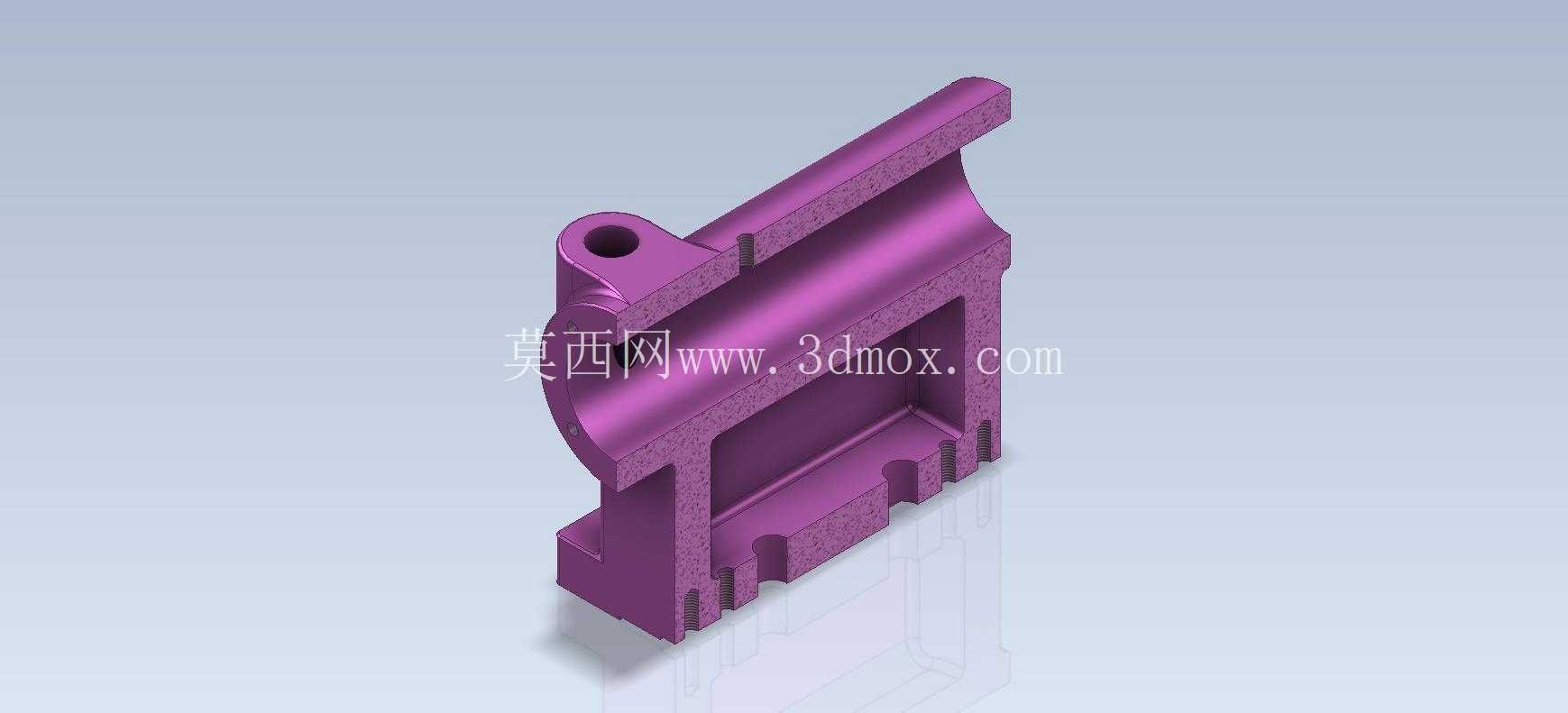

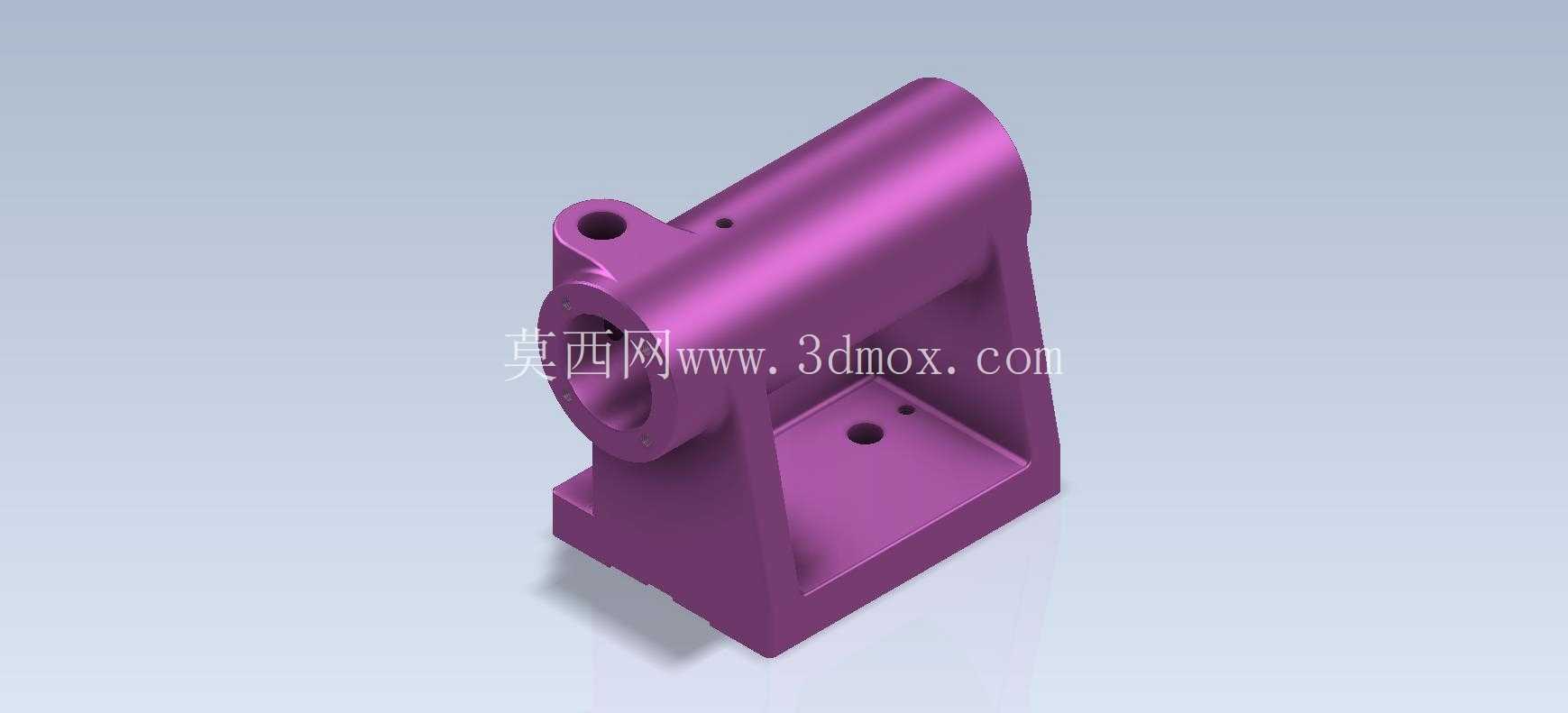

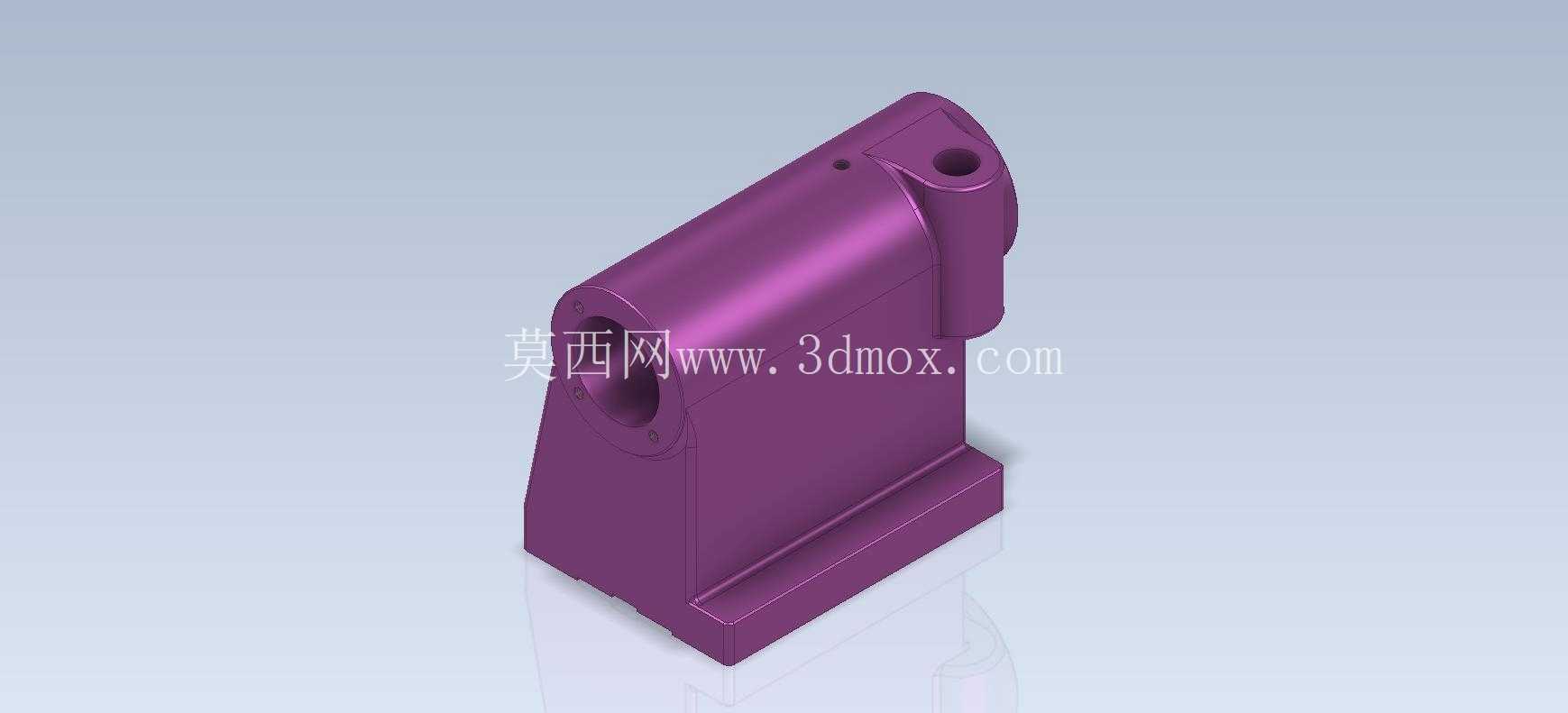

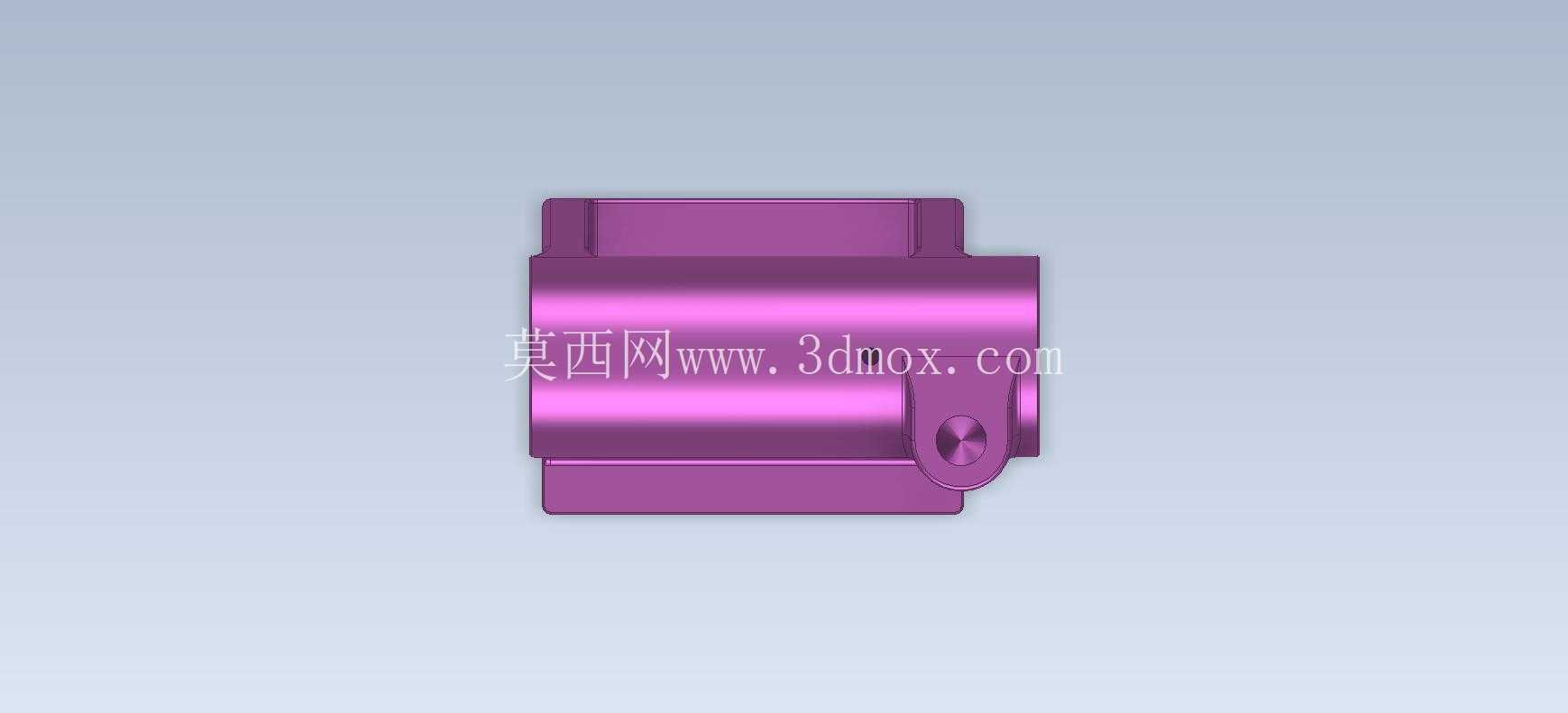

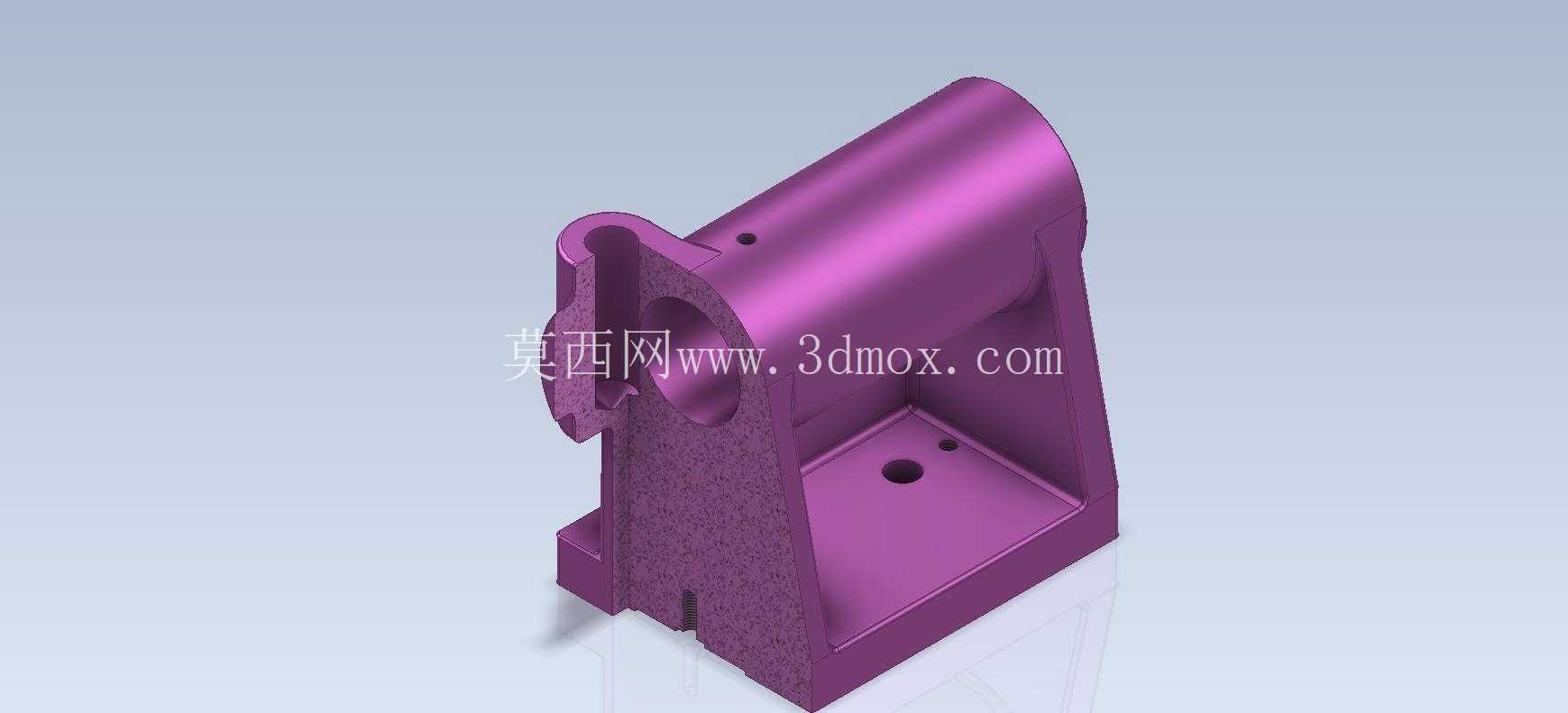

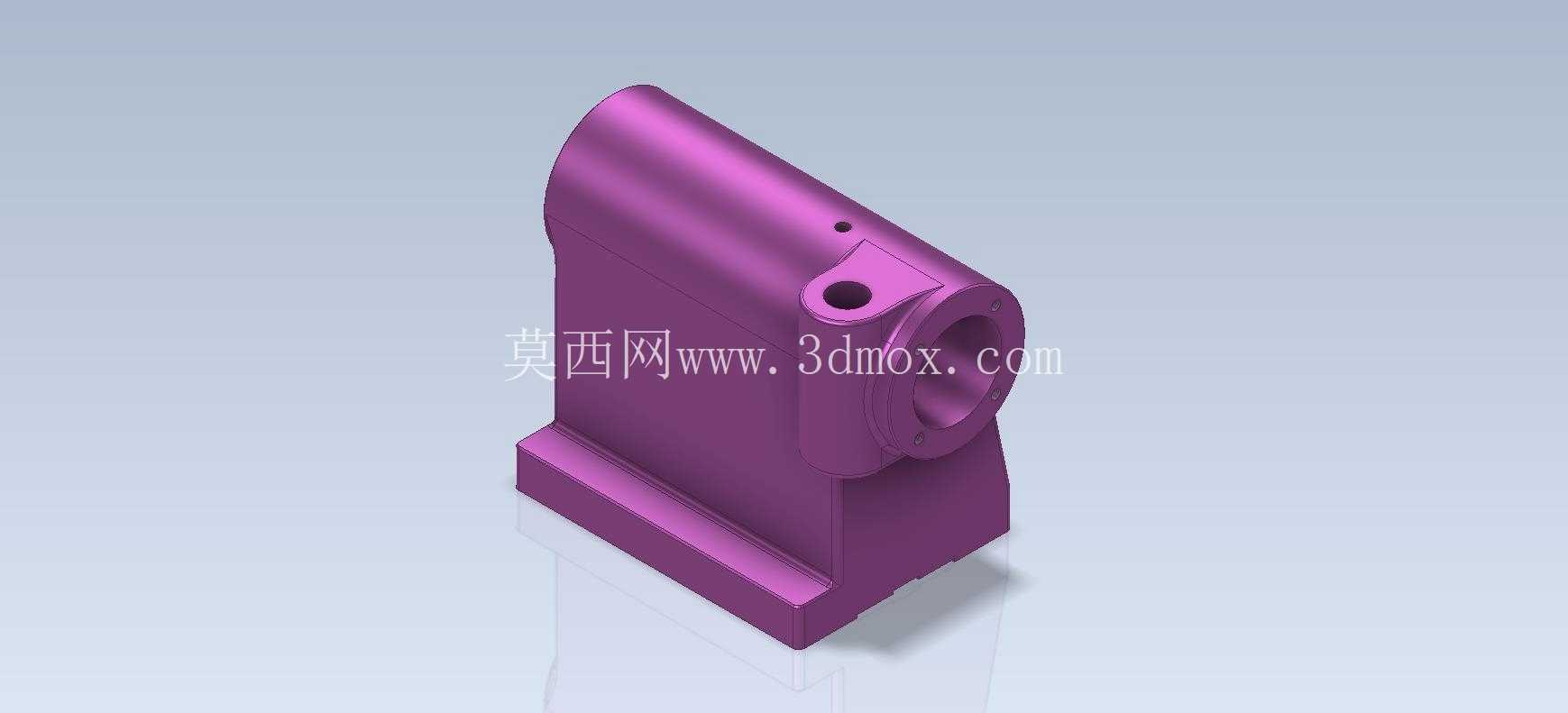

　　该尾座支撑结构常见于小型台式加工设备、专用工装夹具的定位端，主要承担轴类工件的回转支撑、轴向顶紧定位功能，在小型仪表车床、专用钻削工装、教学实训设备中应用广泛，可配合顶尖、导套等附件完成细长轴类零件的加工辅助定位，避免工件加工过程中出现挠曲变形，提升加工过程的稳定性。从结构设计来看，主体采用L型一体式支撑构型，上部为同轴的套筒安装腔体，腔体两端设置同轴通孔，用于装配导套或顶尖轴，腔体侧壁预留锁紧螺孔，可在调整顶尖伸出长度后完成锁紧固定，保证支撑刚度；下部为带安装孔的方形底座，底座上的沉头孔用于将整个尾座固定在设备工作台面或工装基板上，安装孔的位置公差需与上部腔体的轴线保持严格的平行度与位置度要求，

　　避免安装后出现顶尖轴线与主轴轴线偏移的问题。设计过程中优先考虑了支撑刚度与加工工艺性的平衡，上部腔体的壁厚经过核算，可满足常规小型零件加工时的顶紧力需求，不会出现受力变形导致的支撑精度下降；底座与上部腔体的连接位置设置了过渡圆角，既可以减少铣削加工时的应力集中，也能避免铸件或机加工件在热处理、使用过程中出现开裂问题。外形尺寸方面，整体结构紧凑，上部套筒腔体的内径适配常规小型顶尖的安装尺寸，底座的安装孔间距符合小型工装台的T型槽间距标准，安装边界预留了足够的扳手操作空间，锁紧螺孔的位置避开了底座安装的干涉区域，实际装配时无需额外加工避让槽即可完成所有紧固件的安装。结构上的细节设计也贴合实际使用需求，

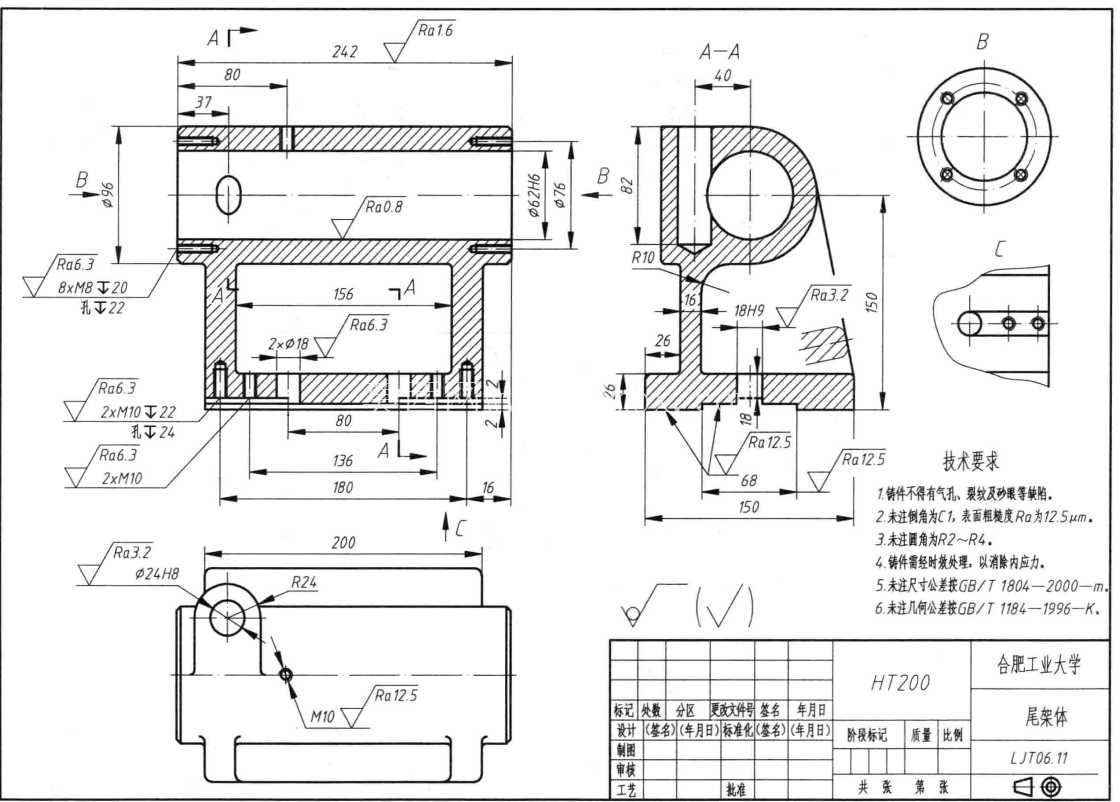

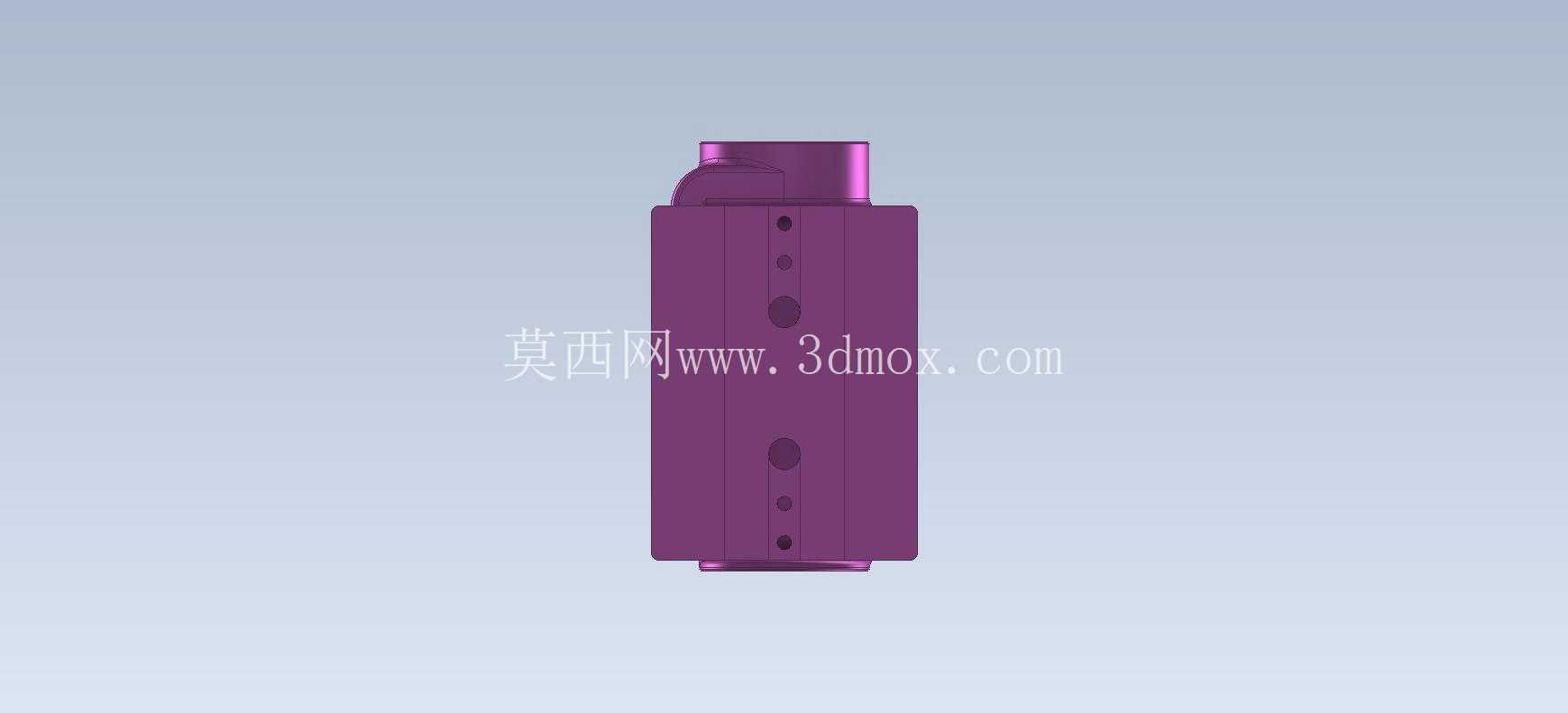

　　上部腔体端面设置的小凸台可用于安装防尘毡圈，避免加工过程中的切屑、切削液进入套筒腔体内部，减少内部配合面的磨损；底座底面预留了0.2mm的刮研余量，实际装配时可通过刮研调整底座的平面度，保证上部腔体轴线与工作台面的平行度满足精度要求。建模过程中需重点关注各孔系的同轴度、安装面与腔体轴线的位置度约束，这些形位公差直接决定了零件装配后的实际使用精度，也是机械类三维建模练习中需要重点掌握的公差配合与结构合理性设计要点。
