钢制法兰连接90度弯头管道构件

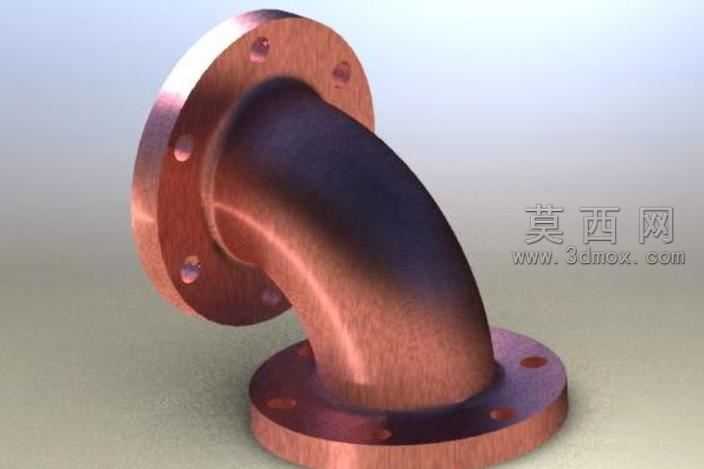

本模型为钢制法兰连接式90度弯头管道构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循钢制管道配件的通用尺寸规范，对法兰盘的螺栓孔分布、密封面结构、弯头曲率半径、管壁厚度等细节均做了精准还原。建模阶段首先绘制弯头中心曲率路径，通过扫描特征生成等径弯管主体结构，保证弯管内壁过渡顺滑无折角，符合流体输送场景的流道设计要求；两端法兰盘采用拉伸凸台特征生成基体，按照标准法兰的孔位参数圆周阵列生成螺栓通孔，同时对法兰与弯管的衔接位置做圆角过渡处理，还原实际焊接工艺的结构形态，避免应力集中的结构缺陷。材质渲染阶段选用紫铜质感的金属材质，调整材质的粗糙度、金属度参数，还原钢制构件经表面处理后的哑光金属光泽，对法兰盘的端面、螺栓孔边缘做细微的磨损质感处理，提升模型的真实感；场景布光采用三点布光法，主光源从侧上方投射突出构件的曲面轮廓，辅助光源补全暗部细节避免死黑，环境光添加微弱的反射效果，让金属材质的质感表现更自然。结构设计上该弯头为两端法兰对接形式，可通过螺栓与同规格的管道、阀门等管路构件快速连接，90度的转向角度可满足管路系统中垂直方向的管路转向需求，法兰盘的密封面设计可配合密封垫片实现管路的密封连接，避免输送介质泄漏。建模过程中对构件的所有尺寸做参数化关联，可通过修改管径、法兰规格、曲率半径等参数快速生成不同规格的同类型弯头模型，适配不同压力等级、不同管径的管路系统设计需求，模型的结构细节完全匹配实际工业产品的生产加工要求，可用于管路系统的装配模拟、工程演示、方案展示等场景，能够直观呈现法兰弯头的连接方式与结构形态。
