摩托车真空轮胎三维结构设计作品

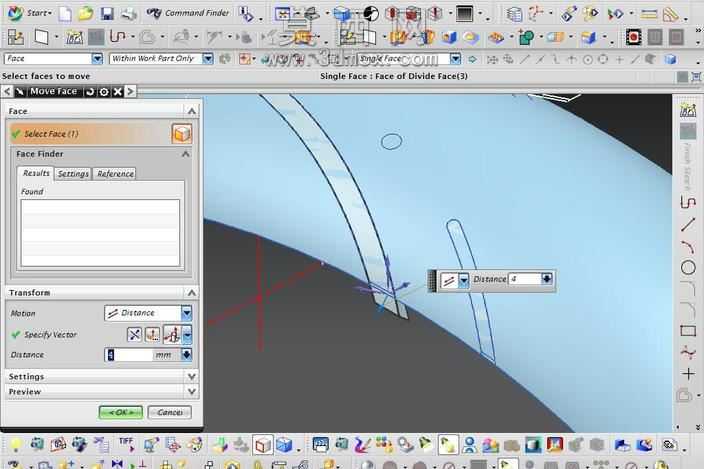

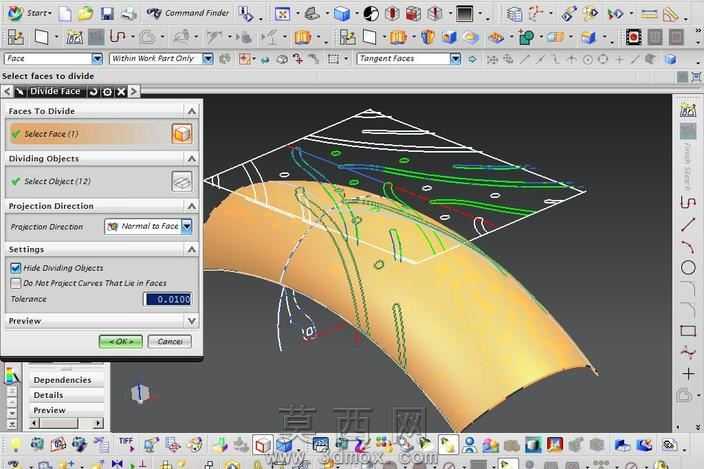

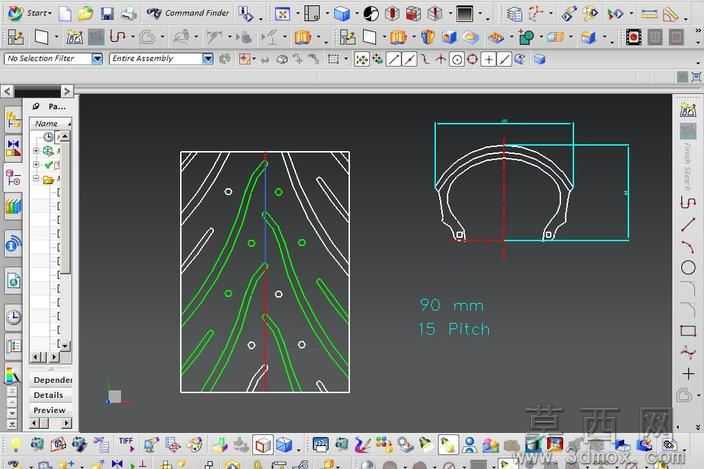

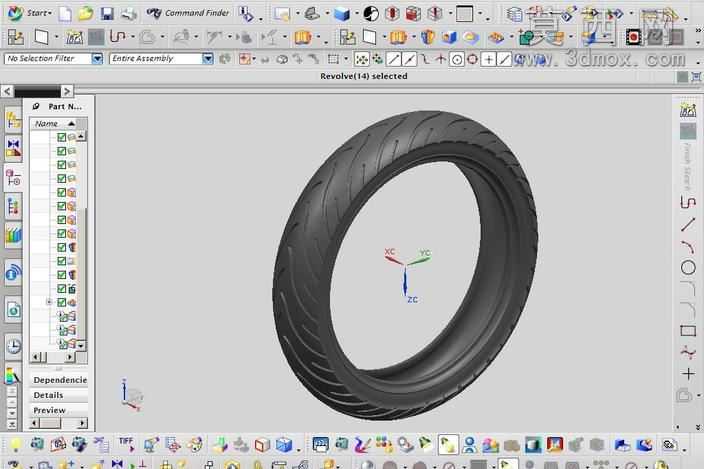

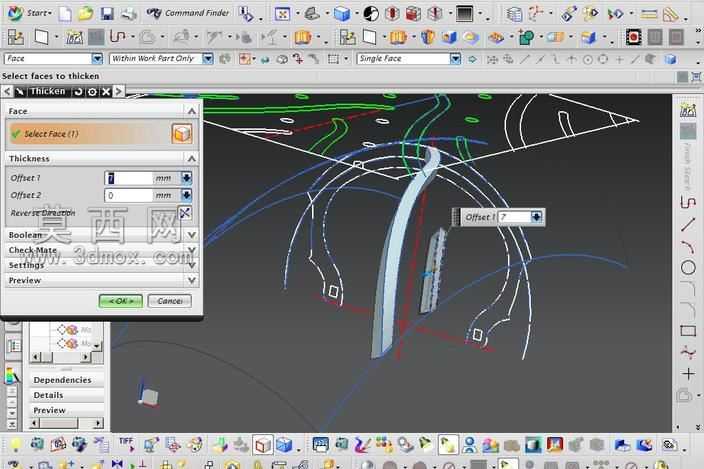

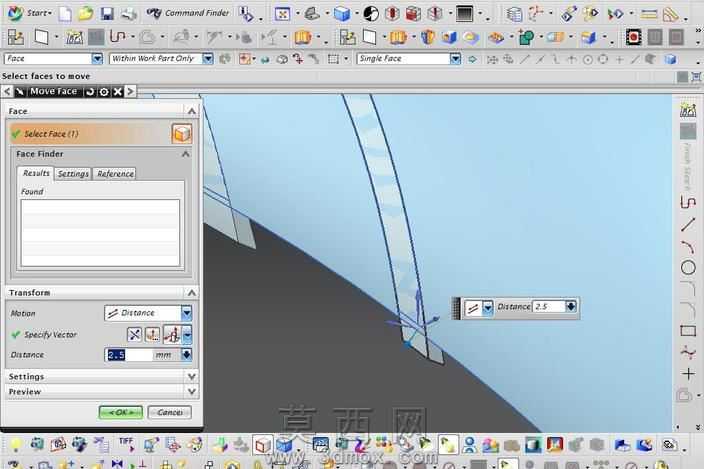

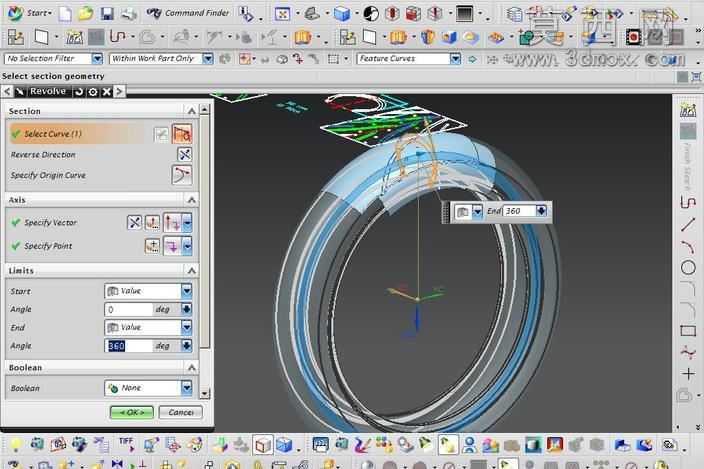

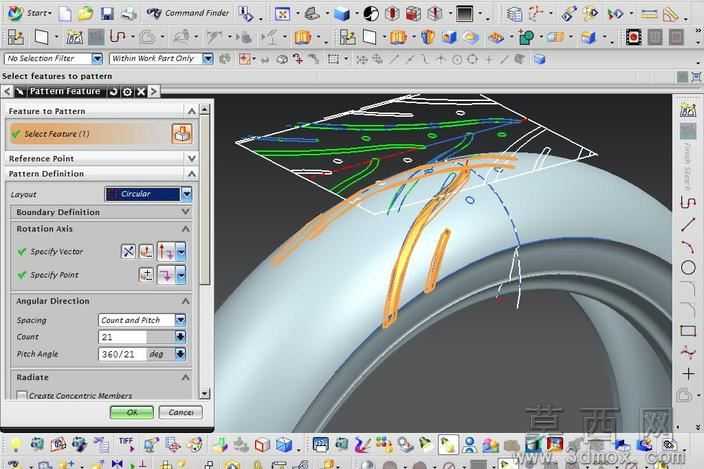

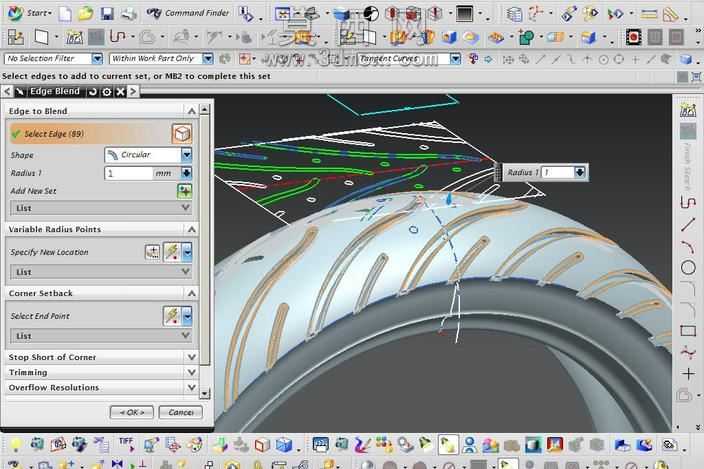

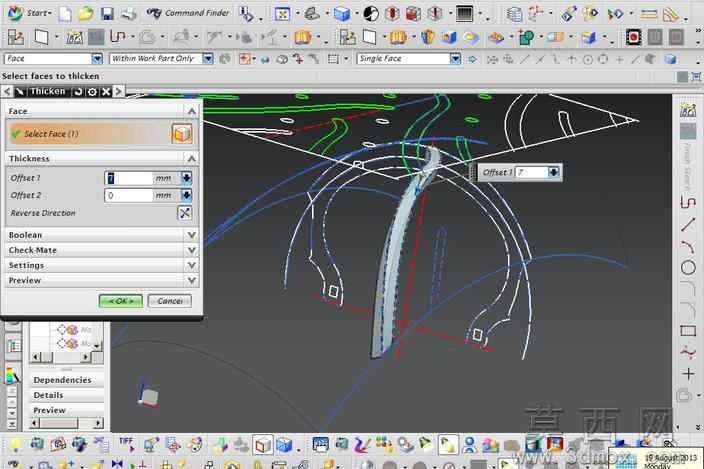

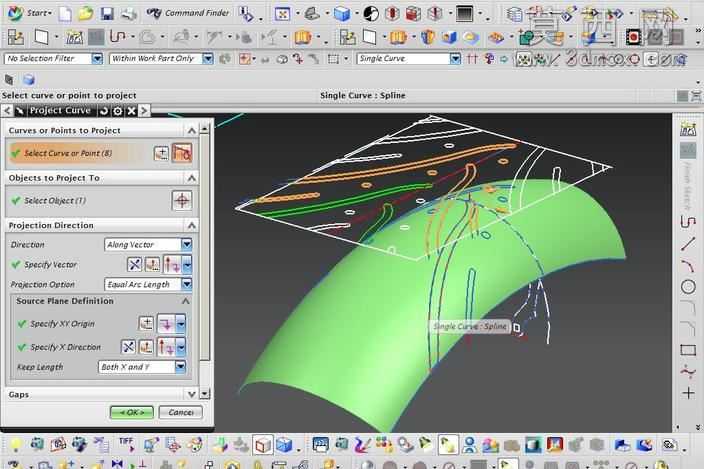

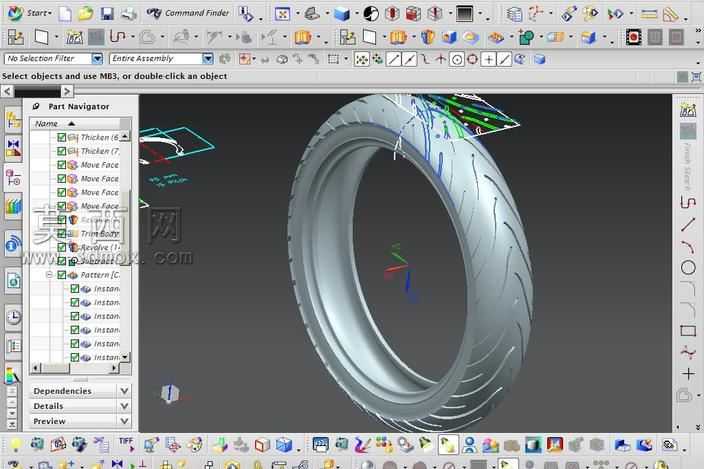

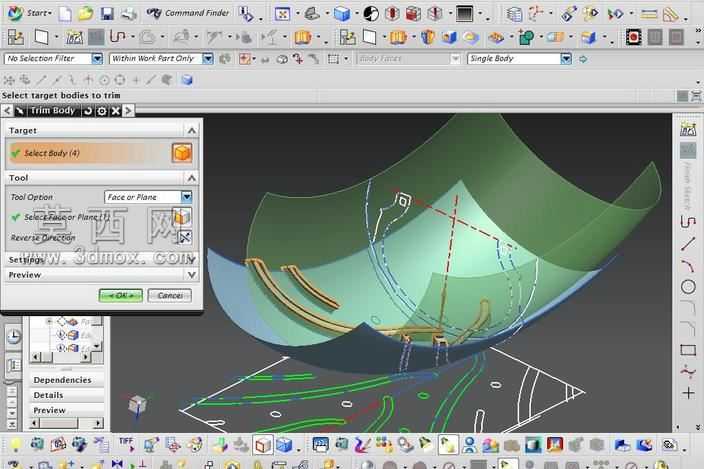

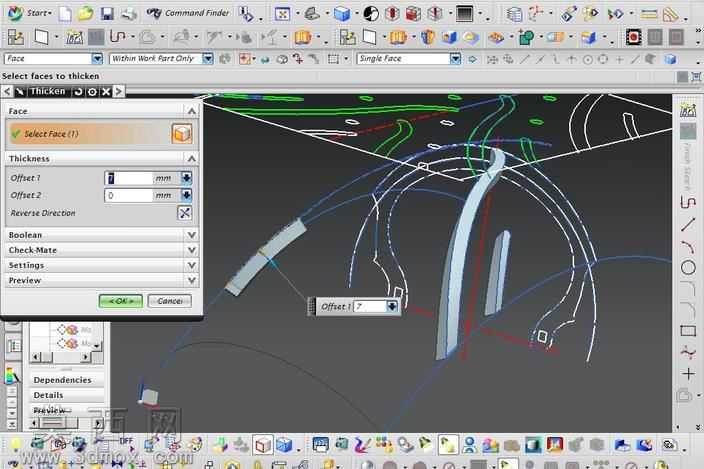

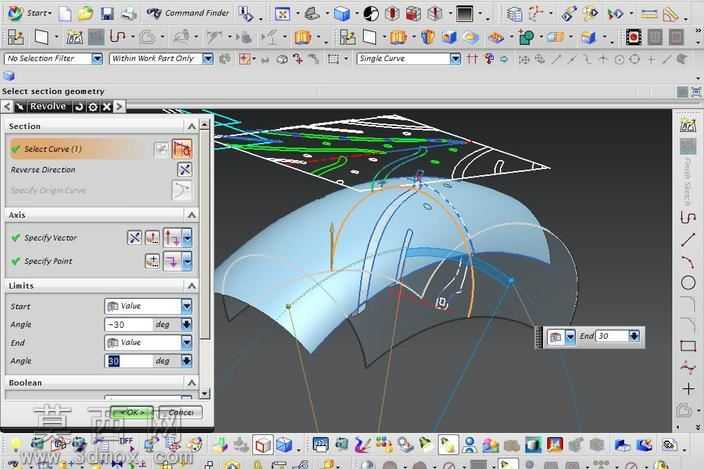

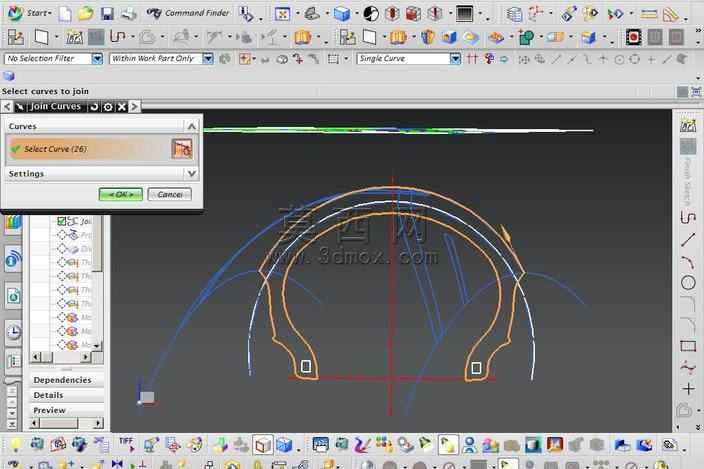

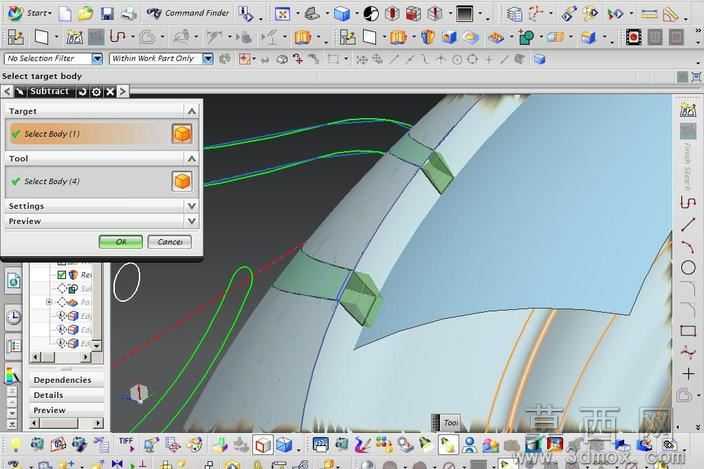

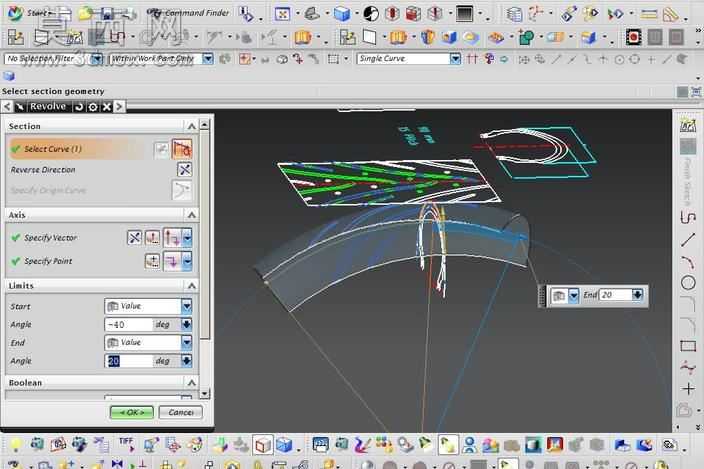

本作品为摩托车乘用真空轮胎的三维参数化设计成果，建模过程依托三维设计环境完成，整体采用回转类零件的核心建模逻辑搭建基础形态。首先以轮胎的断面轮廓为基础草绘截面，精准标定胎面宽度、胎侧高度、胎圈厚度、气密层内径等核心尺寸参数，通过回转特征生成轮胎的基础环形基体，确保胎圈位置的尺寸精度能够匹配标准轮毂的安装卡槽，保证后续装配的契合度。完成基础基体搭建后，针对胎面的防滑排水结构进行细节设计，参考常用街面乘用摩托轮胎的胎纹布局，采用沿圆周方向阵列的方式生成连贯的倾斜排水沟槽，每一条沟槽的深度、宽度、倾斜角度都经过参数化约束，既保证胎面花纹的视觉一致性，也还原了真实轮胎胎纹的排水、防滑功能逻辑；胎侧区域做了平滑过渡处理，模拟真实橡胶轮胎的胎侧弧度，避免出现生硬的棱角转折，还原橡胶部件的柔和曲面特征。材质与渲染层面，胎面主体采用哑光黑色橡胶材质，调整材质的粗糙度参数模拟橡胶表面的细微磨砂质感，胎纹沟槽内部适当降低反光度，还原沟槽内的阴影层次；胎圈位置略微调整材质硬度参数，模拟胎圈内部加强结构的质感差异，整体渲染效果贴近真实橡胶轮胎的视觉表现。结构设计上，重点还原了真空轮胎的无内胎结构特征，胎体内侧做了完整的平滑气密层曲面，没有额外的内胎装配结构，胎圈位置设计了凸起的密封唇边结构，还原真空胎与轮毂配合实现气压密封的结构逻辑；胎体整体做了均匀的壁厚处理，避免出现壁厚突变导致的结构应力集中问题，胎纹与胎体基体采用合并特征处理，保证整个轮胎模型为一个完整的实体结构，没有碎面、破面等建模缺陷。设计过程中遵循真实轮胎的生产设计逻辑，所有尺寸比例参考市面常规量产摩托轮胎的参数设定，既保证模型的外观还原度，也让模型具备结构合理性，可用于后续的装配模拟、渲染展示或者结构教学演示使用。
