带双铰接耳座的开槽式机械支撑基座

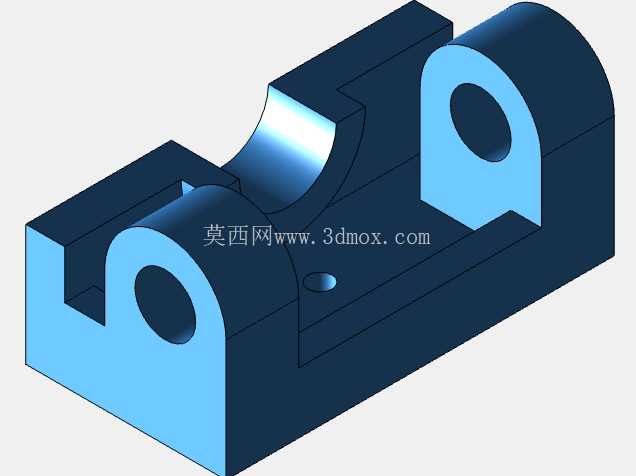

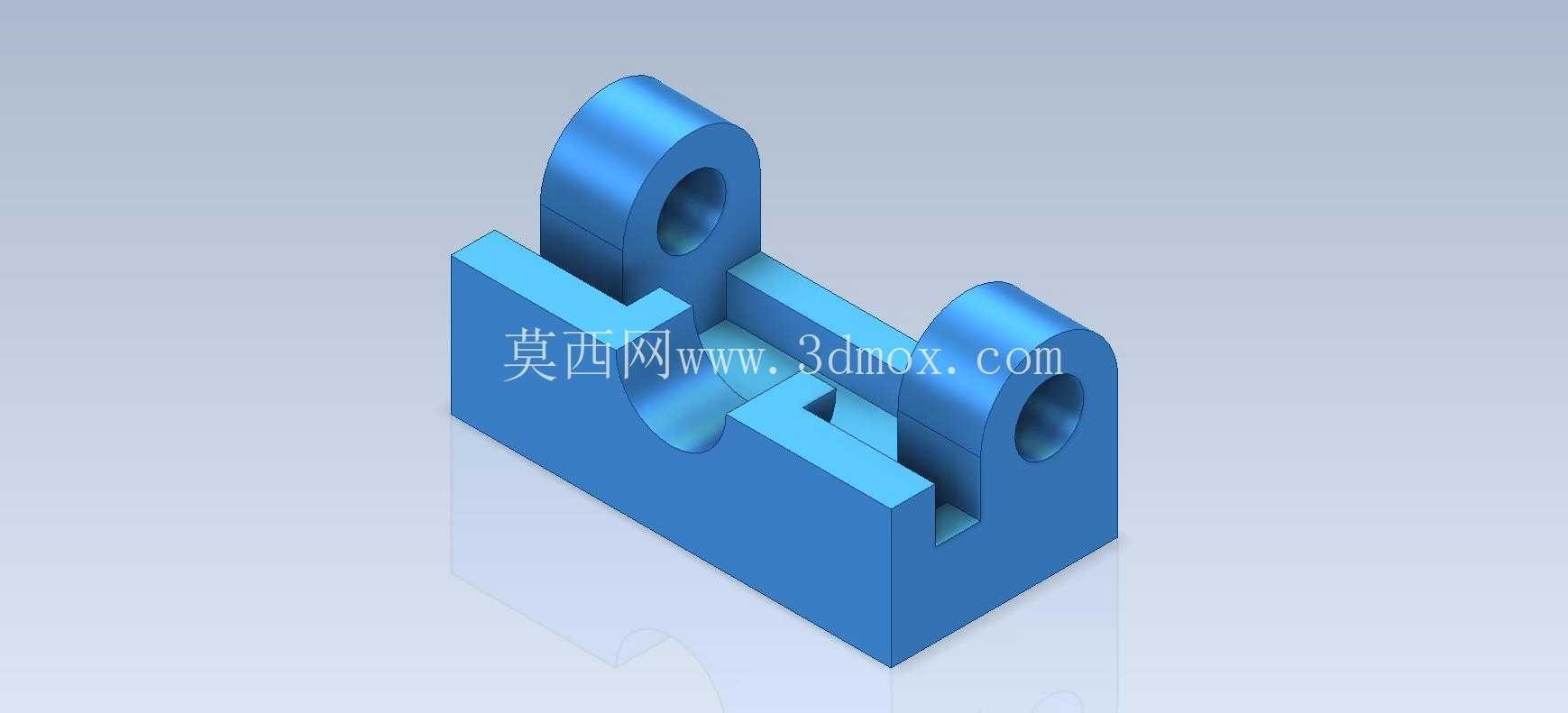

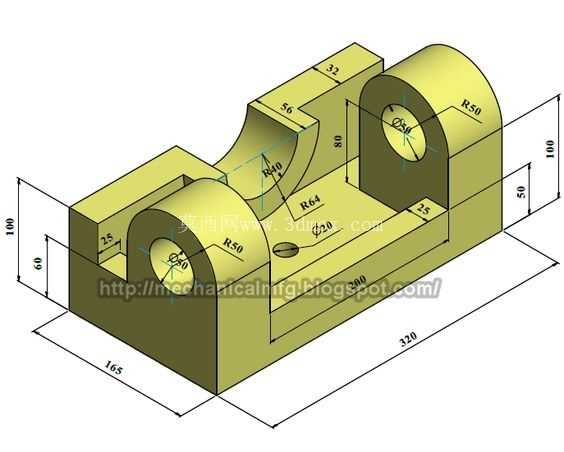

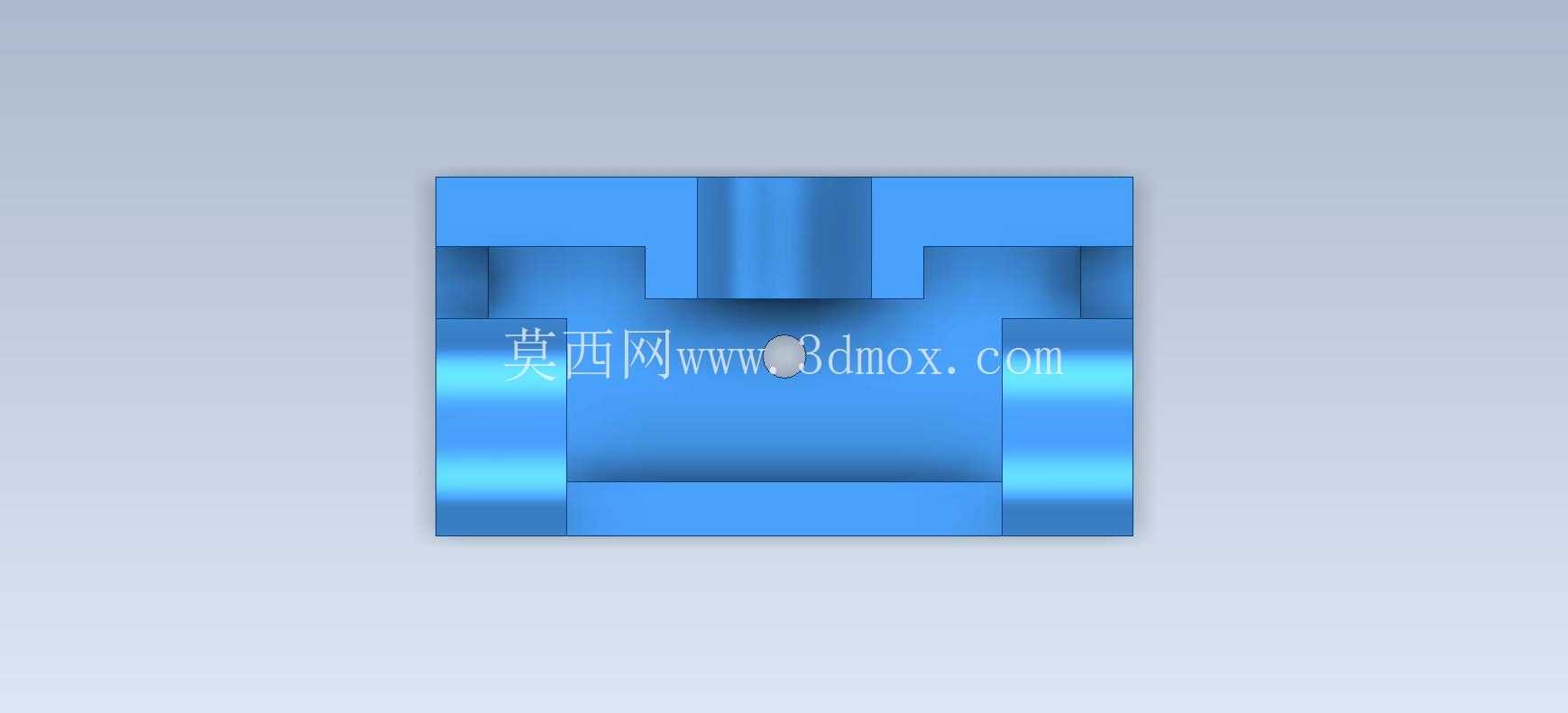

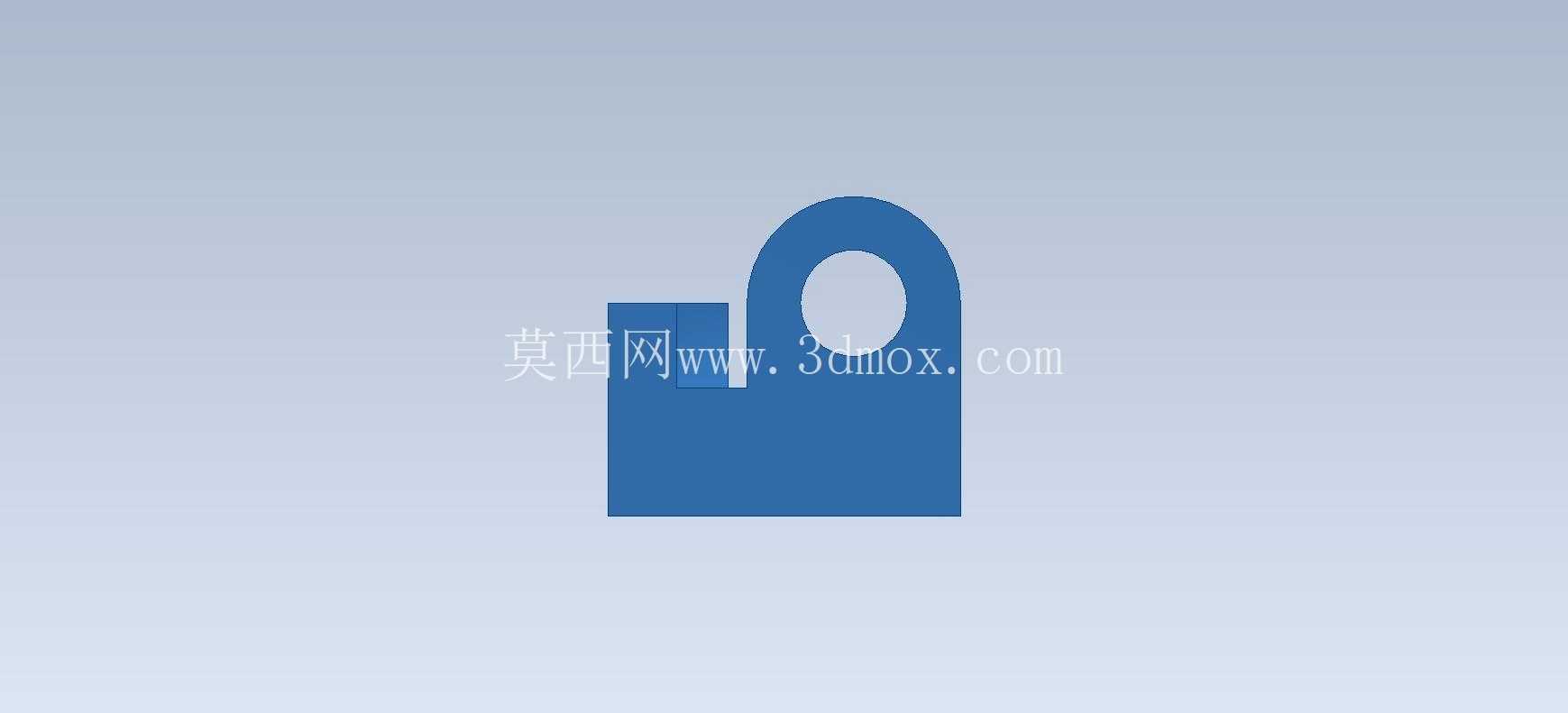

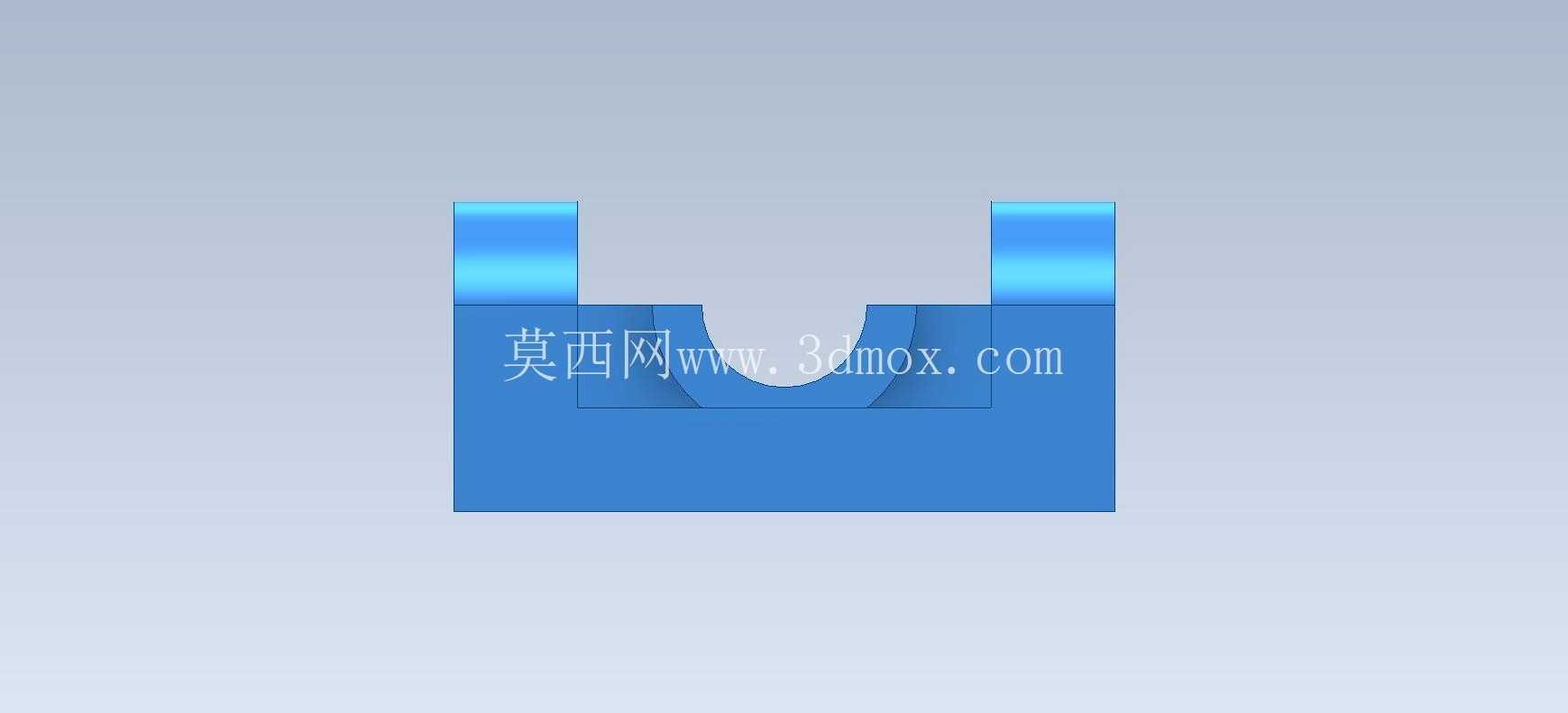

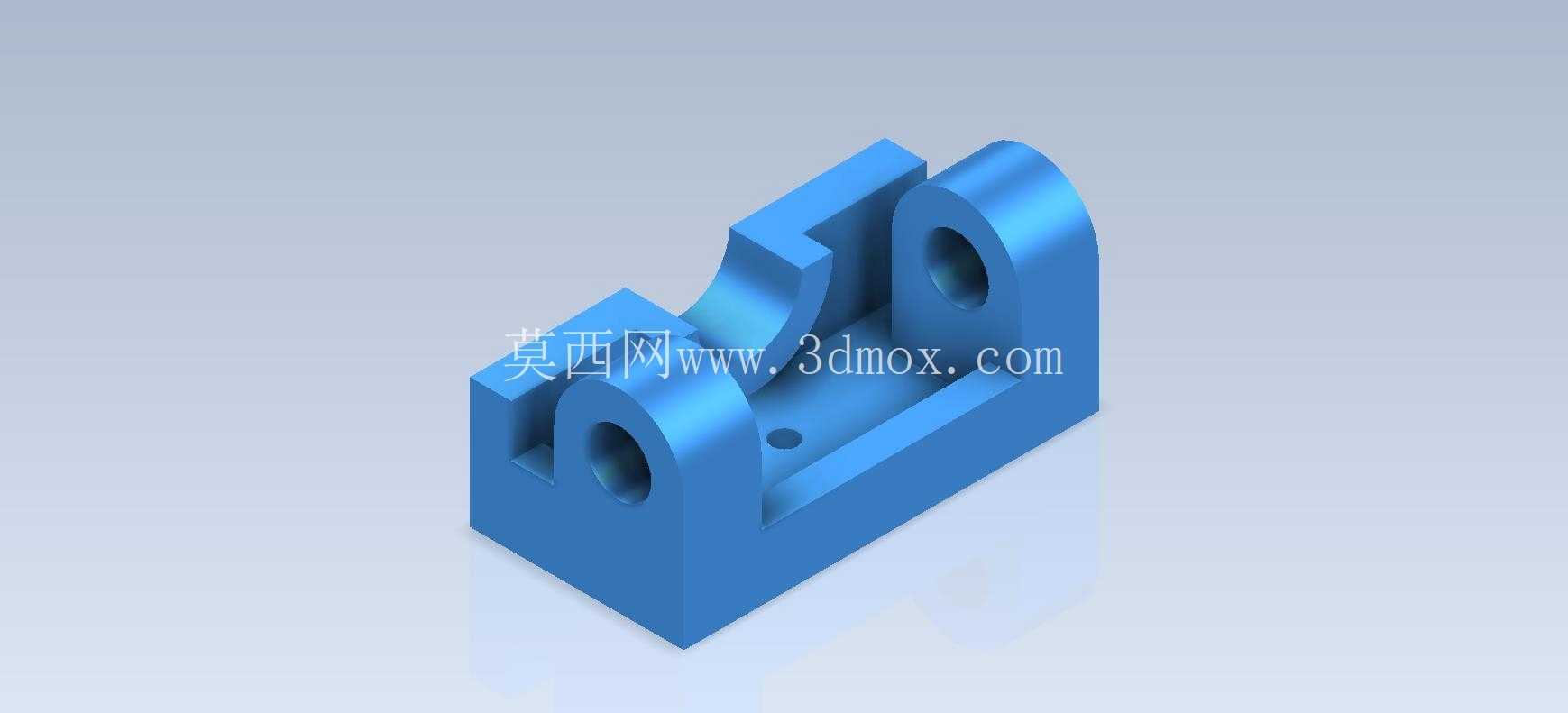

　　这类带双侧铰接耳的开槽基座，在轻工自动化输送线、小型工装夹具定位单元里应用十分广泛，日常做机构改型时经常会碰到类似结构的设计需求。从结构功能来看，基座底部的平整安装面是整个零件的装配基准，设计时需要保证平面度控制在0.05mm以内，避免安装后出现翘曲影响铰接部件的转动顺滑度；中间的下沉开槽区域主要用于容纳滑动压块或者复位弹性件，槽底预留的小孔是定位销过孔，用来限制内嵌部件的横向窜动，槽壁的圆弧过渡段是和配套摆动压头的曲面做贴合导向，避免动作过程中出现卡滞。两侧的铰接耳采用同轴通孔设计，孔位的同轴度公差需要控制在0.03mm以内，穿装铰接销轴后可以实现上部摆动构件的定轴转动，耳座外侧做了加厚处理，用来承受铰接位置传递的径向载荷，

　　避免长期受载出现耳板开裂的问题。设计这类零件的时候，首先要确定安装边界：底部安装孔的孔距需要匹配常用的40系列铝型材安装槽间距，整体高度控制在适配小型气动执行元件的行程范围，不能出现干涉相邻管线的问题；其次要考虑加工工艺性，所有棱边都做了C0.5的倒角处理，既避免装配时割伤操作人员，也能消除铣削加工产生的毛刺，铰接孔的端面要做锪平处理，保证销轴安装时端面贴合紧密，不会出现偏载。从受力角度分析，这类基座主要承受垂直方向的压载荷以及铰接耳传递的侧向弯矩，所以在耳板和主体连接的位置做了圆角过渡，减少应力集中，整体壁厚保持均匀，避免注塑或者铣削加工时出现变形。实际选型使用时，需要注意铰接孔的直径要和配套销轴的公差带匹配，

　　采用间隙配合保证转动灵活，同时开槽的宽度尺寸要根据内嵌部件的宽度做适配，预留0.1-0.2mm的间隙保证部件滑动顺畅，底部安装面的粗糙度要达到Ra1.6，保证安装时和型材表面贴合紧密，不会出现松动。做三维建模练习的时候，这类零件可以很好地训练拉伸、切除、圆角、孔特征的综合运用，同时也能帮助理解机械零件的公差配合、工艺性设计的实际要求，避免出现只看外形不考虑实际装配加工的设计问题。
