直角通路法兰安装式金属阀体结构设计

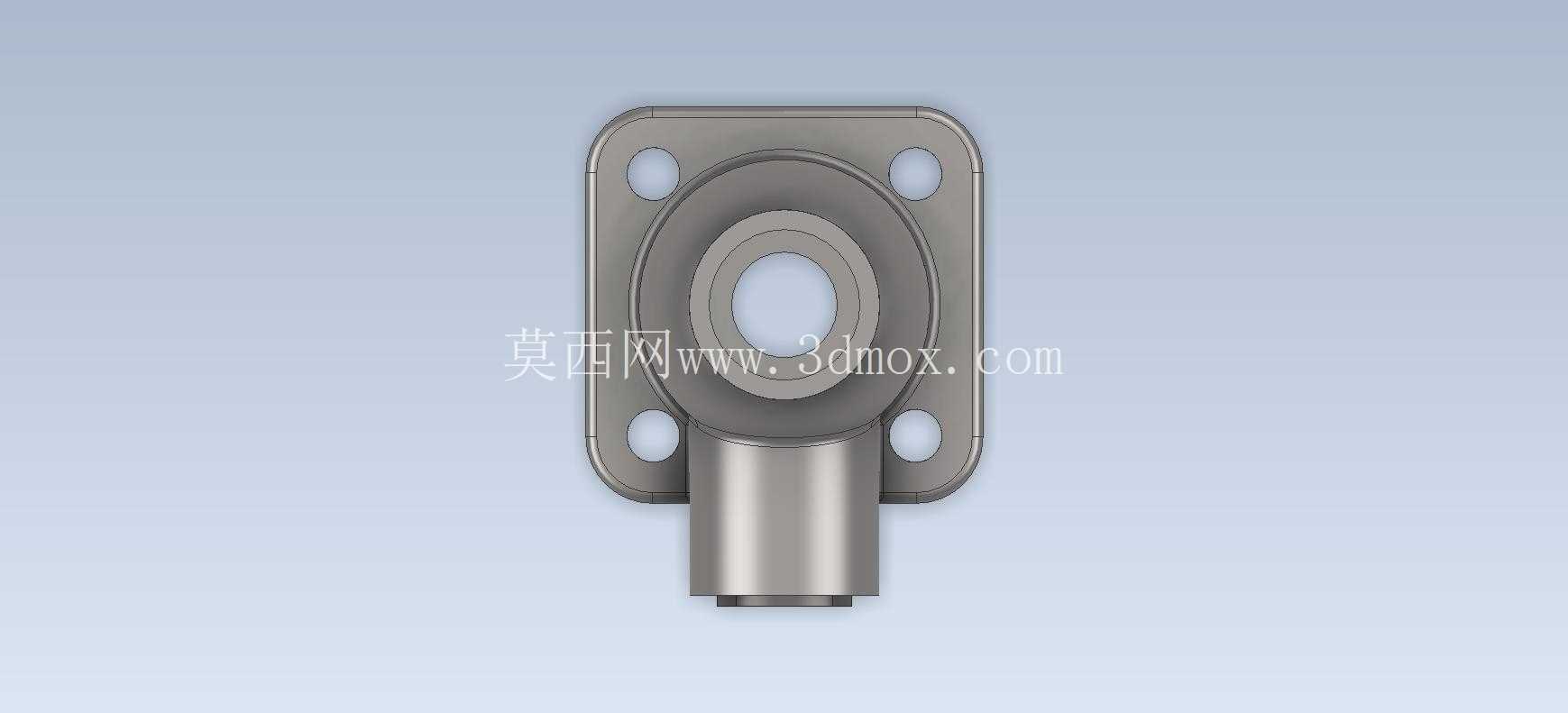

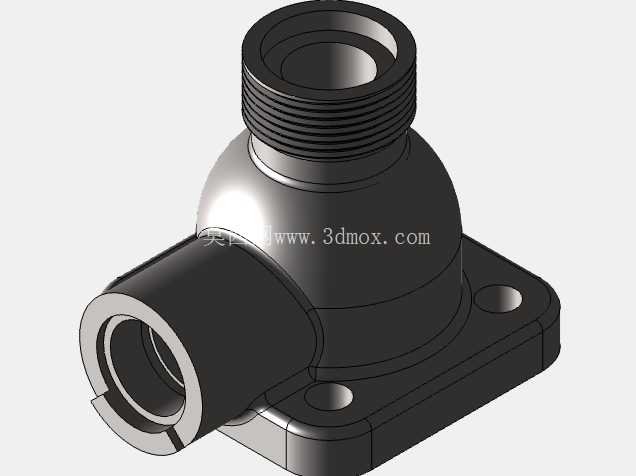

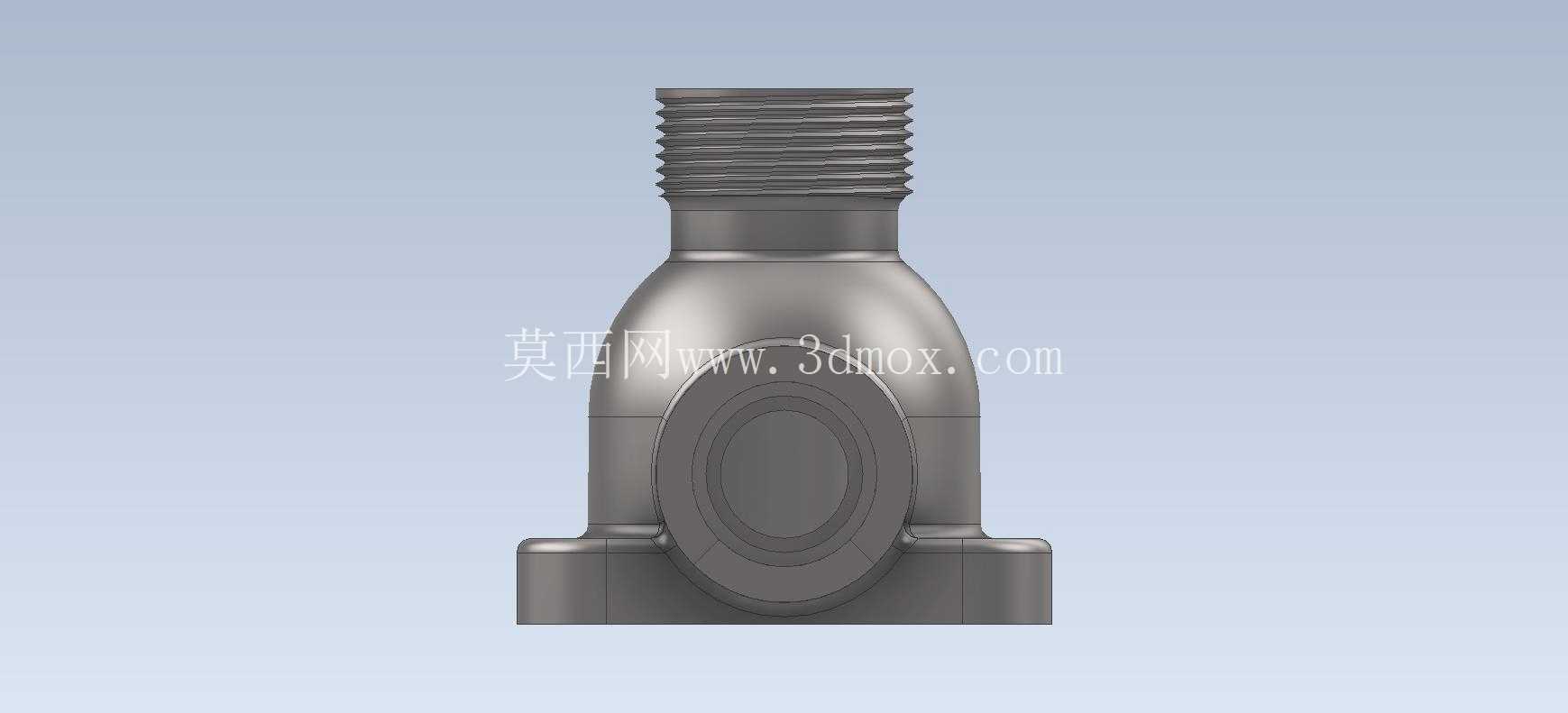

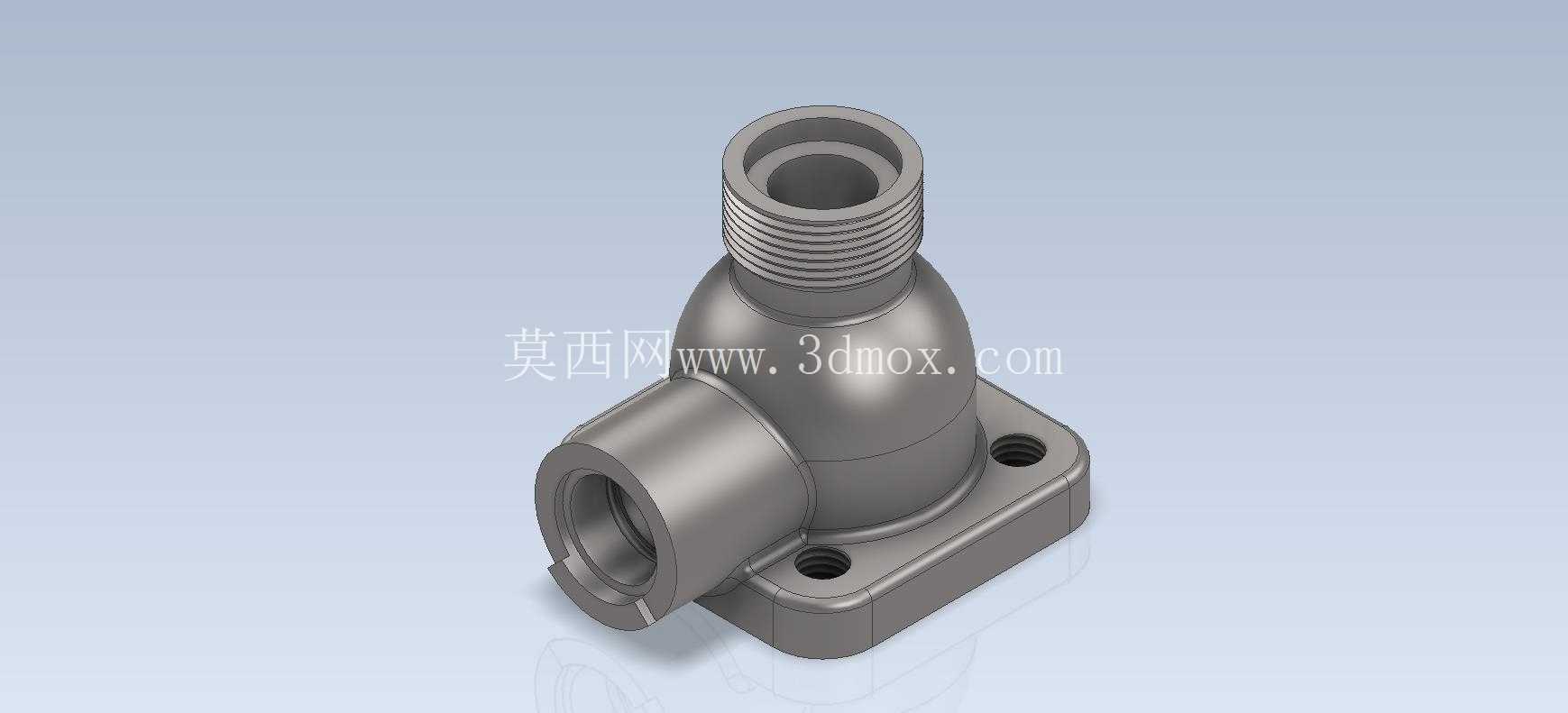

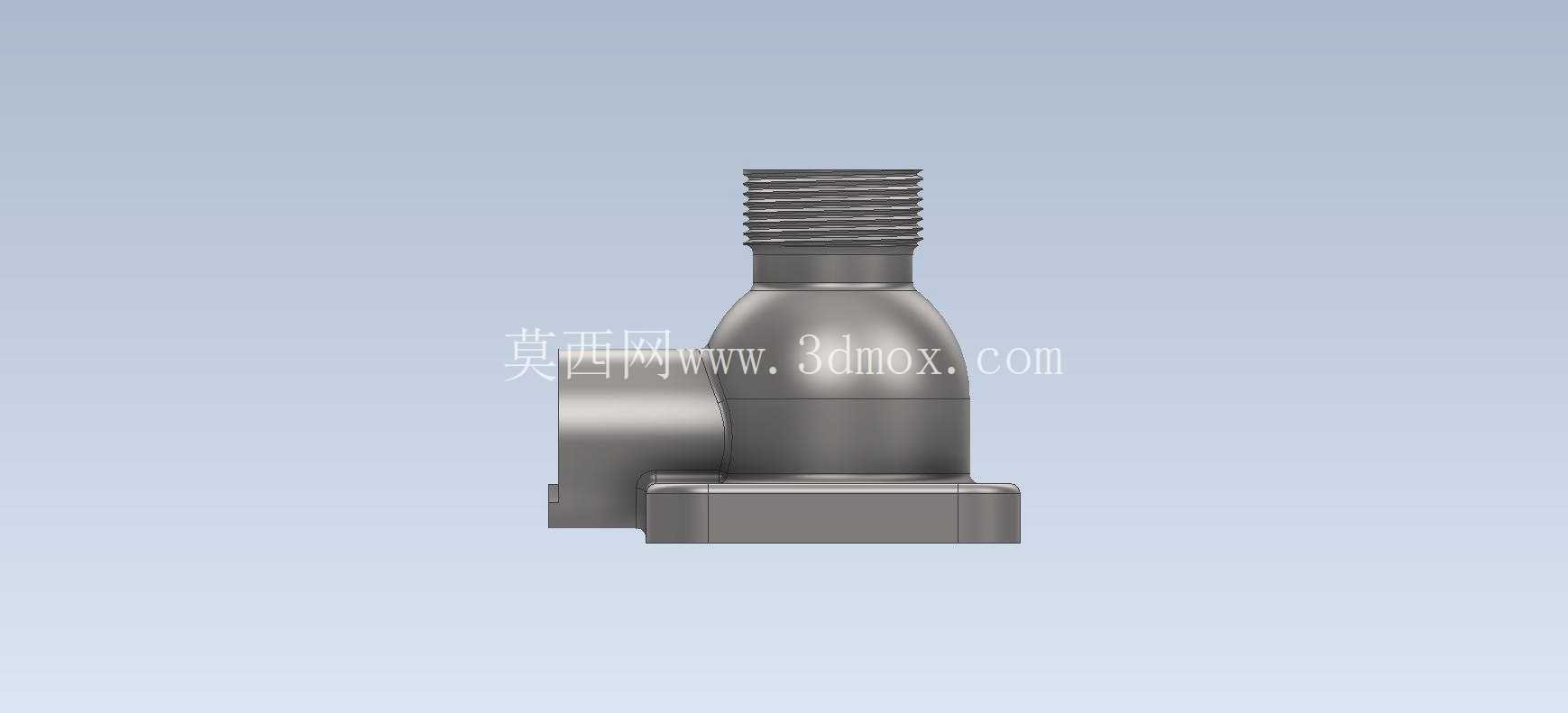

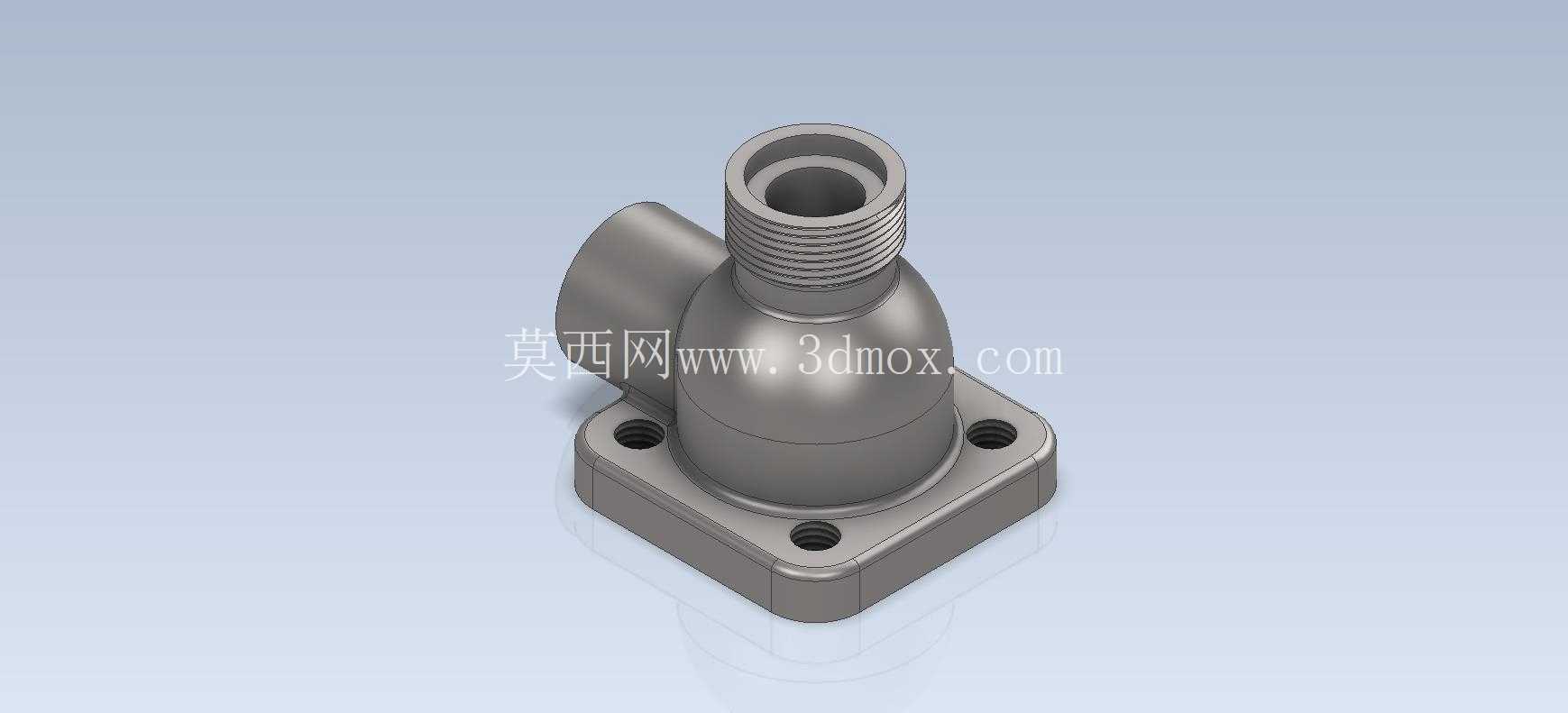

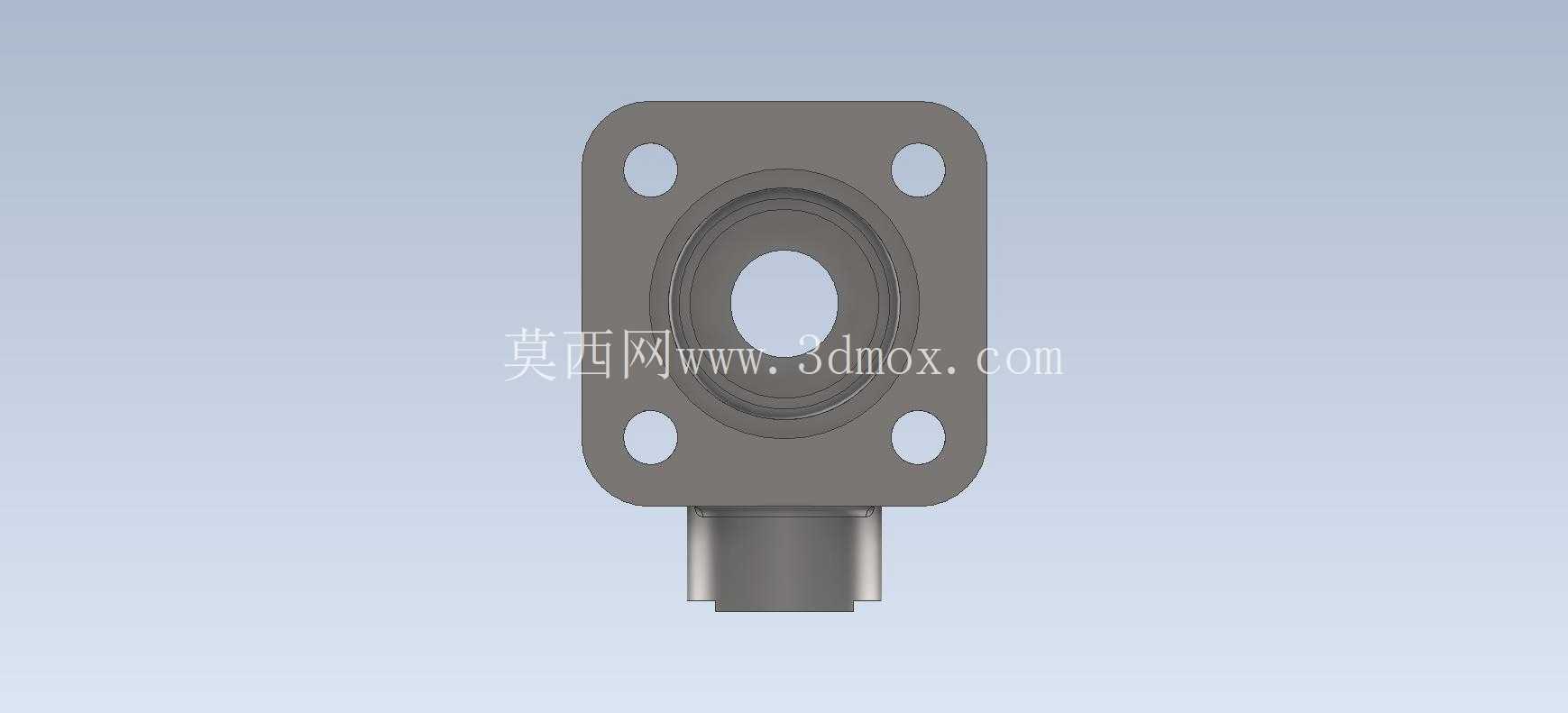

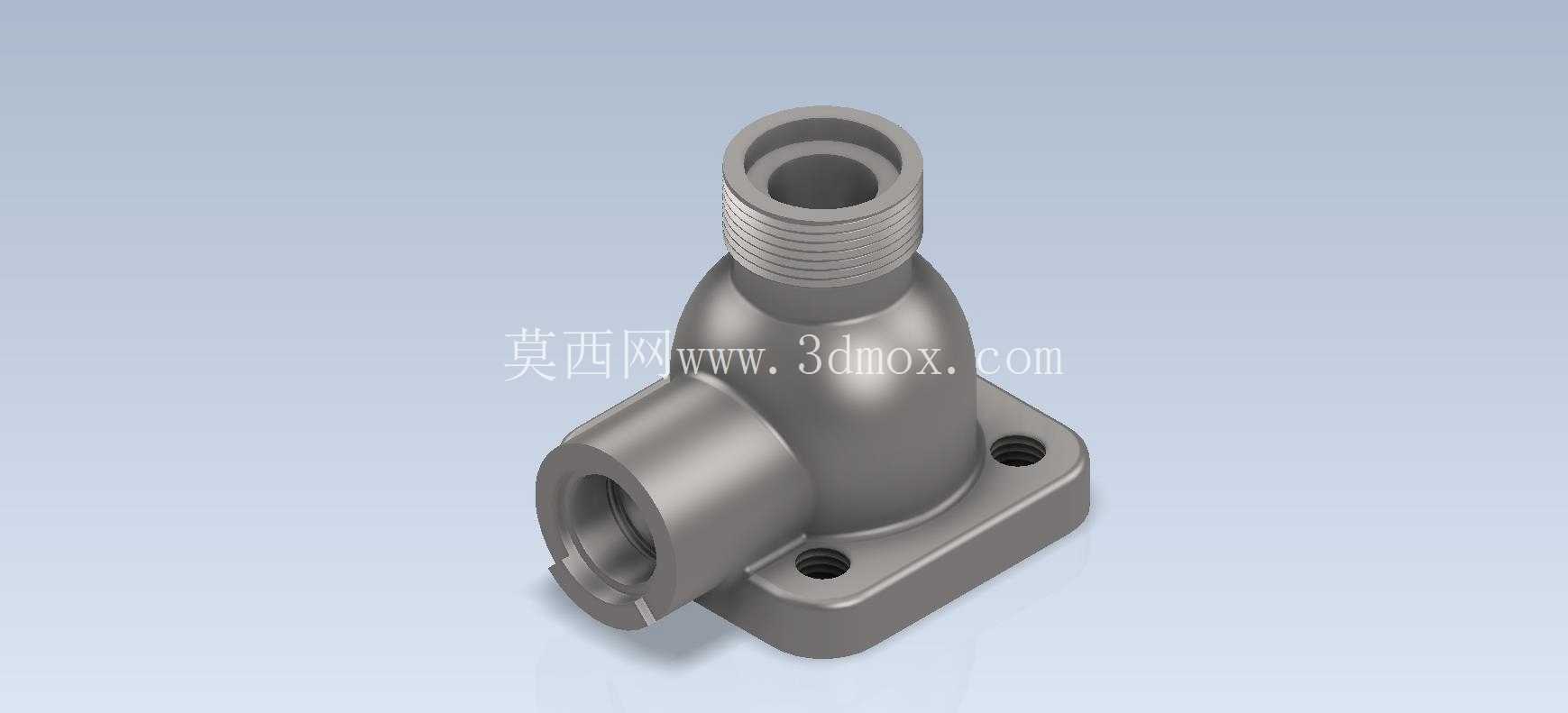

　　这款阀体主要面向中小通径的流体管路系统使用，常见于气动控制回路、低压液压支路、小型给排水管路以及工业设备的冷却介质输送场景，作为管路通断、流向切换的核心承载基体，需要兼顾介质密封、安装固定、外接管路对接的多重功能。从结构设计来看，整体采用直角两通路布局，垂直向上的接口加工有标准外管螺纹，可直接对接同规格的内螺纹管路或者快插接头，侧方水平伸出的接口为光孔承插结构，适配硬管插入后焊接或者卡套压接的装配方式，底部的方形法兰盘设置了两个对称的安装沉孔，可通过螺栓直接固定在设备基座或者阀组安装板上，安装时不需要额外设计转接支架，能有效压缩阀组的整体占用空间。设计过程中优先考虑了介质流道的顺滑过渡，两个通路的交汇位置做了圆弧倒角处理，

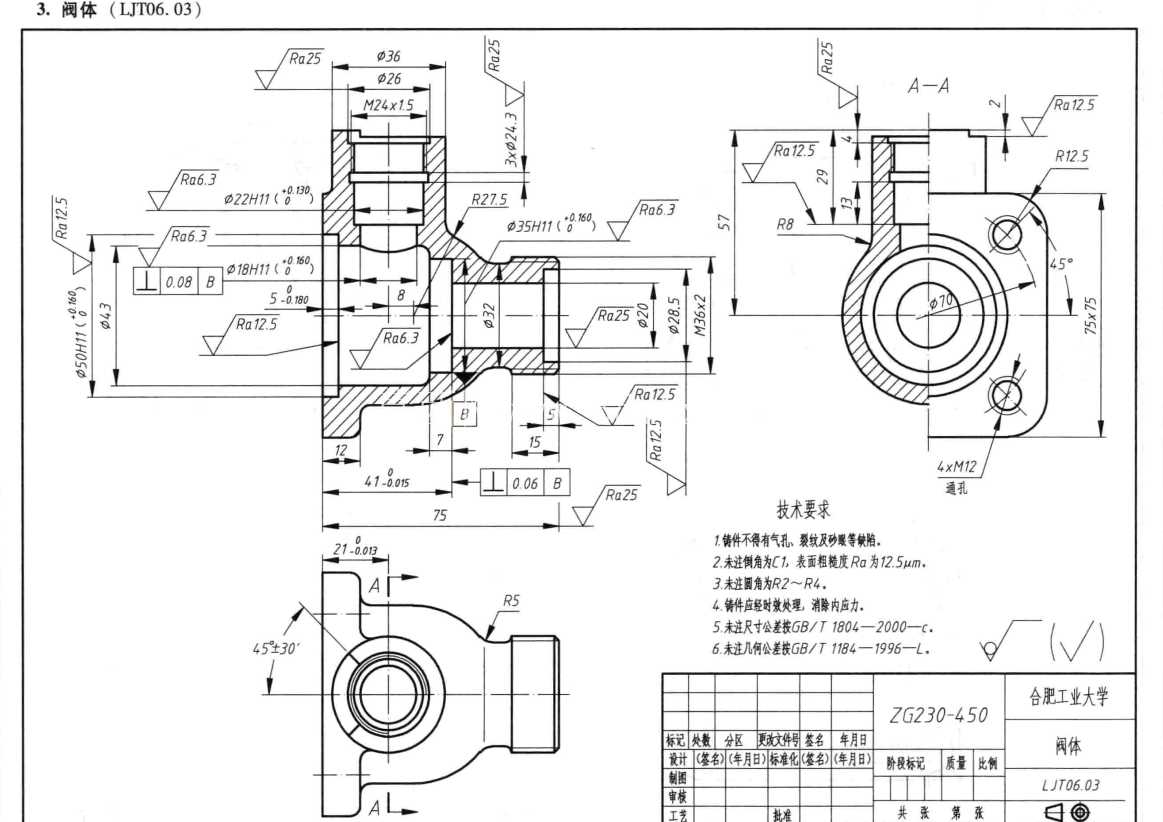

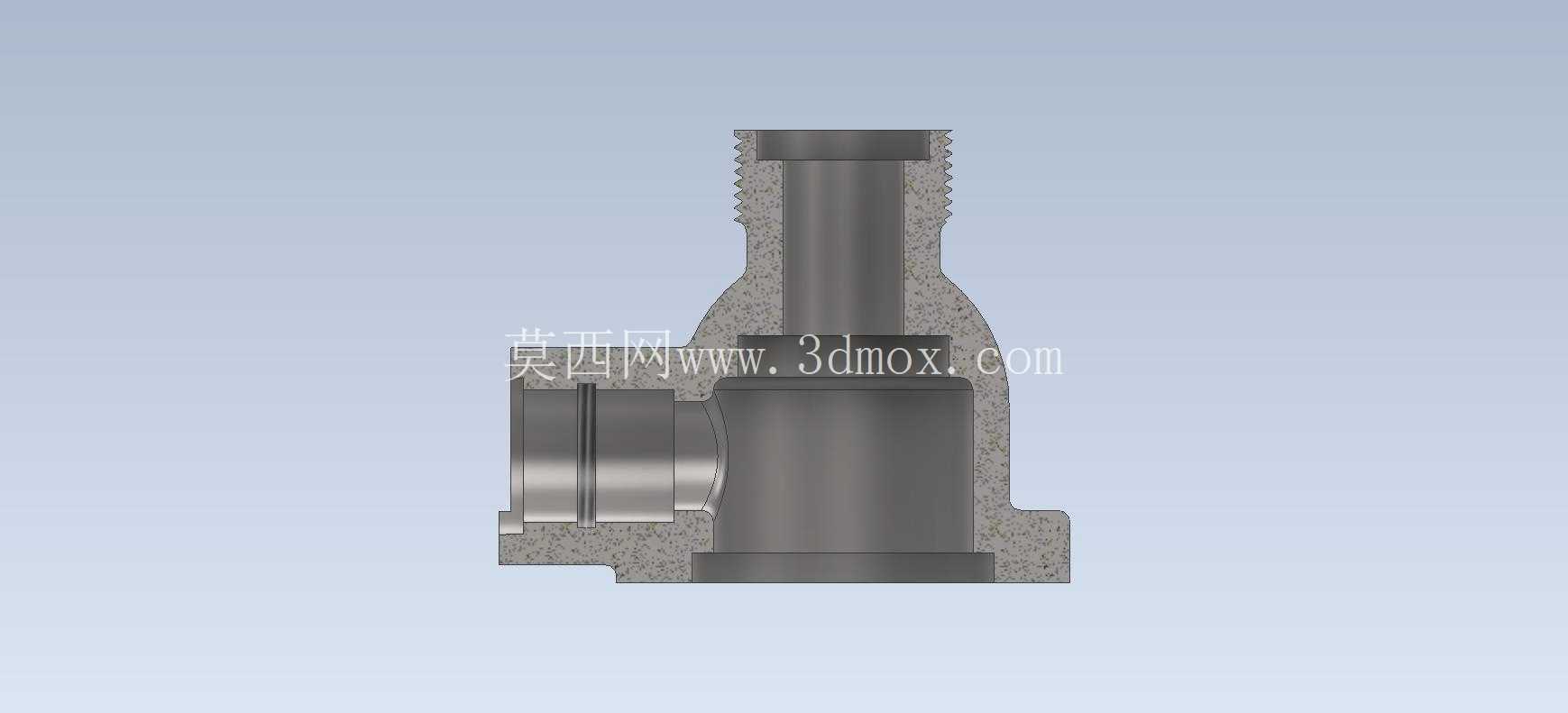

　　避免直角转折造成的介质流阻陡增，同时减少介质内杂质在拐角位置的沉积堵塞风险，阀体壁厚按照1.6MPa公称压力的工况做了等强度校核，螺纹接口位置做了局部加厚处理，避免管路拧紧时造成的螺纹开裂变形。外形尺寸方面，法兰盘的安装孔中心距按照常规阀组的安装孔位标准设计，可直接替换同规格的现有直角阀体，不需要重新加工安装面板，垂直接口的螺纹长度预留了足够的密封胶带缠绕空间，侧方接口的承插深度满足硬管插入后的焊接强度要求，整体外轮廓没有突出的尖锐棱角，在密集排布的阀组中不会和相邻元件产生安装干涉。阀体的材质适配范围较广，建模时的壁厚参数既适合铸造成型的铸铁、铸铜毛坯，也适合棒料机加工的不锈钢、铝合金材质，

　　不同材质选型时只需要调整对应部位的公差参数即可，不需要改动整体结构布局。流道的内径尺寸按照通径流量要求做了匹配设计，在保证整体结构强度的前提下，尽可能扩大流道有效通径，降低介质通过时的压力损失，法兰盘和阀体主体的连接位置做了过渡圆角处理，减少应力集中，避免设备运行过程中受管路振动影响出现根部断裂的问题。
