立式塑料部件碗式送纸机构设计

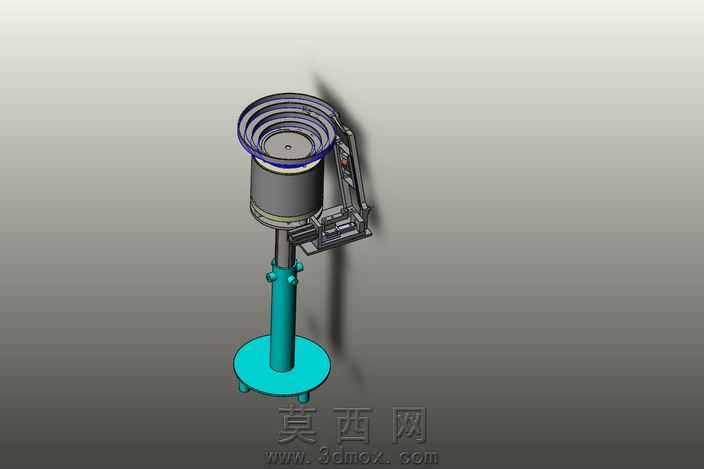

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配逻辑，对各部件的配合公差、运动干涉情况做了前置校验，确保整体结构可实现预期的送料动作。模型整体采用立式立柱支撑结构，底部为圆形配重底座，搭配青蓝色金属质感立柱作为主体支撑，立柱上部设置高度调节锁紧结构，可根据实际工位需求调整上部送料机构的作业高度，适配不同规格的流水线对接需求。上部核心送料单元采用碗式储料结构，外层设置螺旋导向料道，料道内壁做光滑曲面过渡处理，建模时对曲面曲率做了连续优化，避免物料输送过程中出现卡滞问题；储料桶主体采用灰色哑光塑料材质渲染，还原工程塑料部件的真实质感，顶部设置限位压盖结构，防止物料堆叠过高溢出料道。侧边设置摆臂式送料执行机构，机构包含多组铰接连杆与导向滑轨，建模时对铰接轴、滑轨滑块的配合间隙做了合理预留，可实现摆臂的往复取料、送料动作，执行机构末端设置真空吸料接口结构，可适配纸质物料的吸附取放需求。渲染阶段采用工作室均匀布光方案，对金属支撑件做金属漆材质调整，对塑料储料部件做哑光磨砂质感处理，对运动铰接部位做金属光泽强化，清晰区分不同功能部件的材质属性，直观展现各部分的结构边界与装配关系。设计过程中优先考虑机构的运行稳定性，底部圆形底座增大支撑接触面积，降低整机运行时的重心，减少摆臂往复动作带来的晃动；立柱与上部机构的连接采用法兰盘锁紧结构，保证连接强度的同时方便后期拆装维护；碗式螺旋料道的设计可实现物料的有序排序上料，配合侧边摆臂机构可完成连续化的送纸作业，整体结构紧凑，占用工位面积小，可直接对接小型自动化装配流水线使用，各部件均做了模块化拆分设计，方便后续根据实际生产需求调整料道尺寸、摆臂行程等参数。
