M10x30螺栓全工序成型过程三维设计

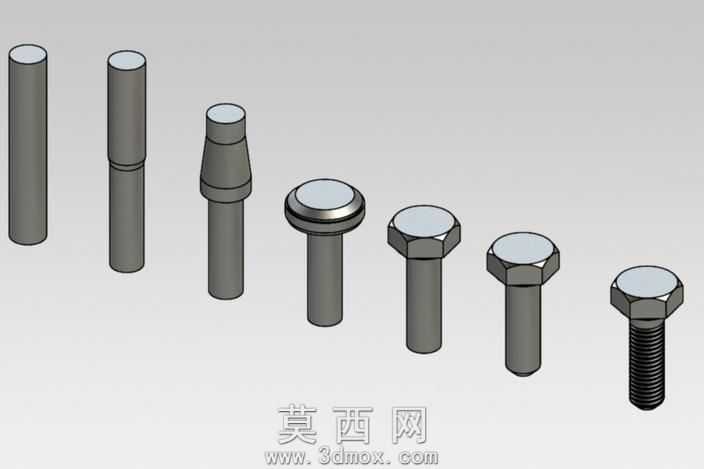

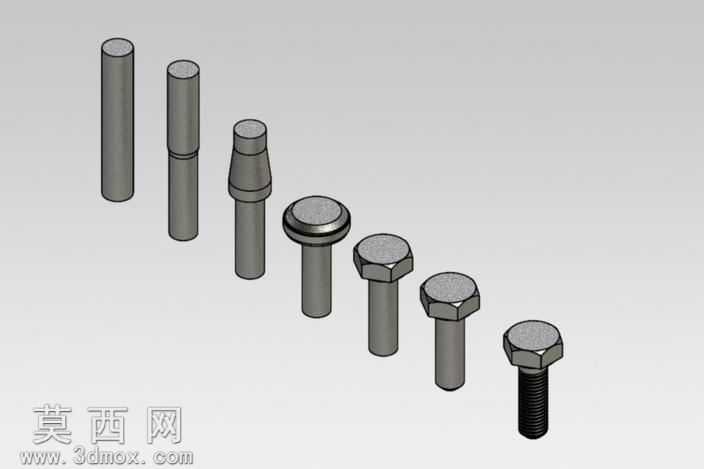

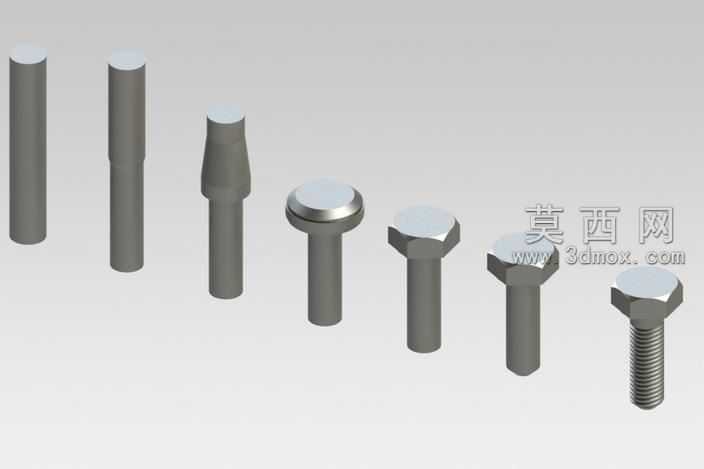

本作品围绕M10x30外六角螺栓的完整生产成型流程开展三维建模设计，完整还原从原始棒料到成品螺栓的全工序加工形态，覆盖从坯料挤出到螺纹成型的所有加工阶段。建模过程中首先以等径圆柱金属棒料为初始基础形态，按照实际冷镦加工的工序逻辑逐步推进特征构建：第一步完成棒料的端部预成型处理，通过拉伸、切除特征构建出杆部的定位缩颈结构，还原冷镦工序中杆部预缩的加工形态；第二步完成螺栓头部的预镦成型，通过旋转凸台、放样特征构建出头部的锥形过渡坯型，匹配实际生产中初镦工序的聚料形态，保证头部金属流线的合理性；第三步完成螺栓头部的终镦成型，分别构建出圆头内六角、外六角等不同头部类型的螺栓头部结构，对头部与杆部的过渡圆角进行精细化处理，避免应力集中的结构缺陷，还原实际零件的倒角、卸荷槽等细节结构；最后一步完成螺纹段的成型设计，通过螺旋线扫描切除特征构建出标准M10三角螺纹结构，对螺纹的牙型角、螺距、牙底圆弧进行参数化校准，完全符合普通螺纹的国家标准参数要求。渲染环节采用金属哑光钢材材质，对不同加工阶段的坯料表面做差异化质感处理，初始棒料保留热轧棒材的细微表面纹理，加工后的成型面赋予均匀的冷作硬化金属质感，螺纹牙尖部分做轻微的高光处理突出结构细节，背景采用简洁的浅灰色渐变环境，通过柔和的漫反射打光清晰呈现每一个工序阶段的结构差异，无多余光影干扰结构展示。设计过程中严格遵循螺栓加工的工艺逻辑，每一个中间形态都对应实际生产中的真实工序节点，既保证了最终成品螺栓的结构尺寸精度，也完整还原了加工过程中的坯料形态变化，可用于螺栓加工工艺的教学演示、冷镦模具的结构设计参考，帮助从业者直观理解螺栓从棒料到成品的完整成型逻辑，清晰展现各工序的材料变形规律与结构成型特点。
