冲孔级进冲压模具结构设计

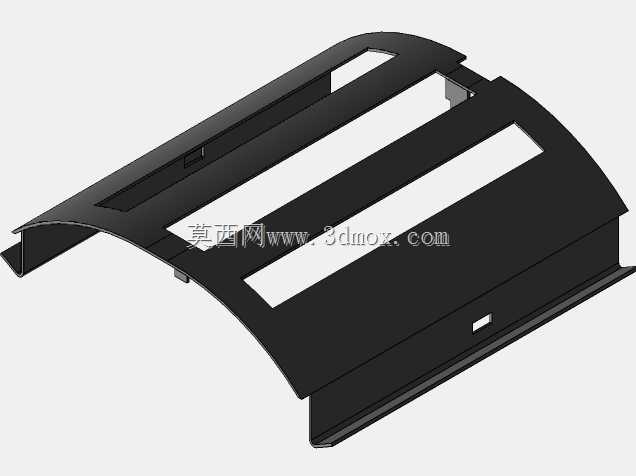

该套冲孔级进冲压模具主要应用于五金钣金件的批量连续冲压加工场景，适配常规开式机械压力机的安装接口，可在单次滑块行程内完成多工位同步冲裁作业，广泛服务于家电五金、汽车零部件、电子五金配件等行业的薄板冲孔成型工序，能够对厚度0.5-3mm的冷轧钢板、镀锌板、铝板等常见钣金材料完成连续冲孔、局部成型、料带输送的一体化加工，替代单工序冲孔模的多次装夹作业，大幅提升批量零件的加工效率与成型精度。

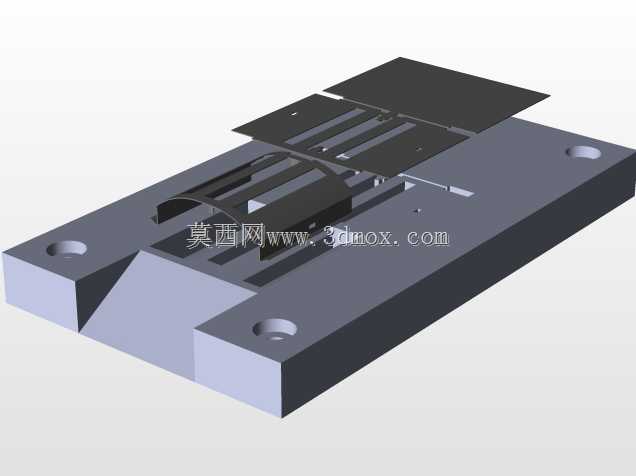

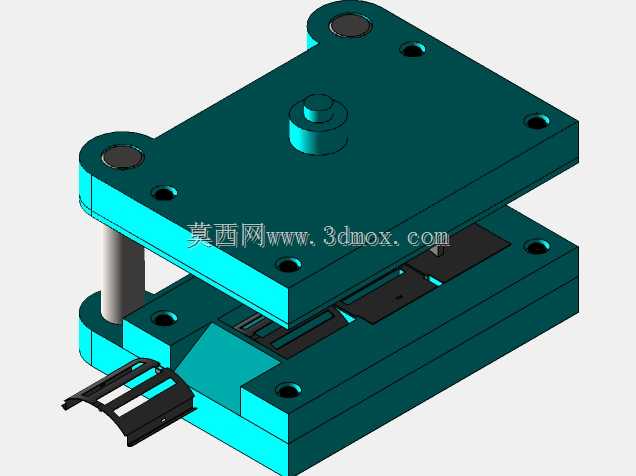

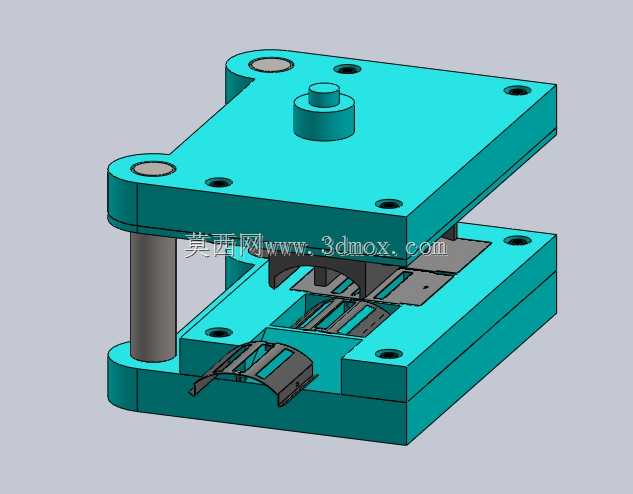

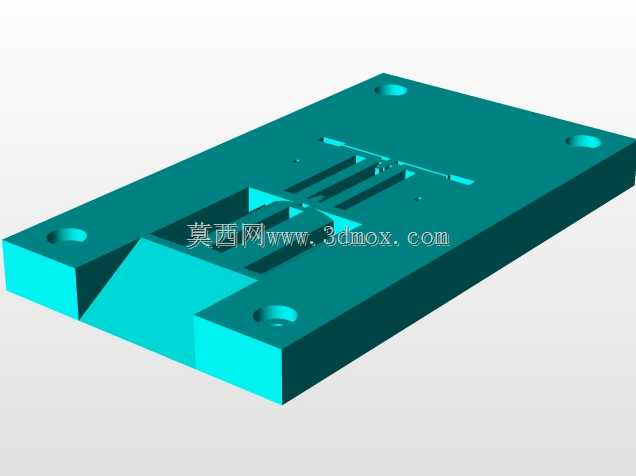

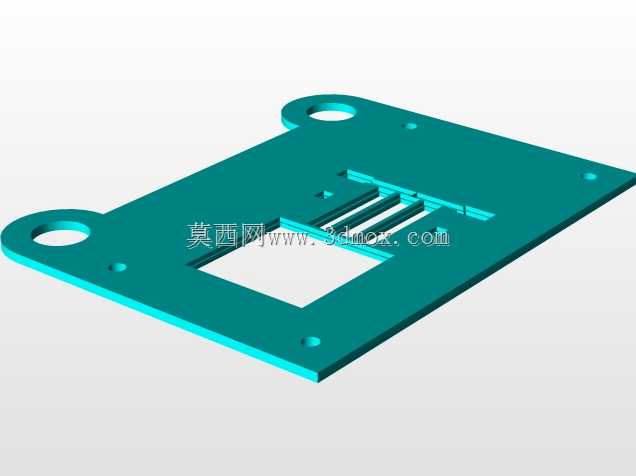

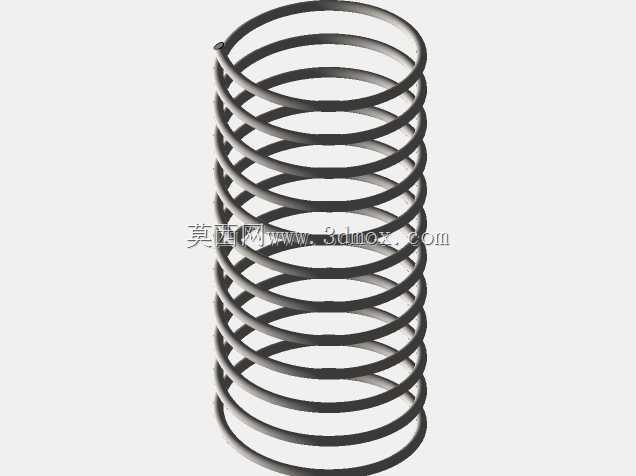

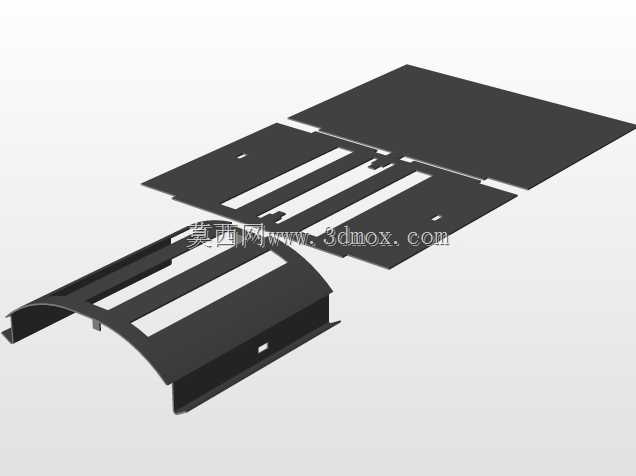

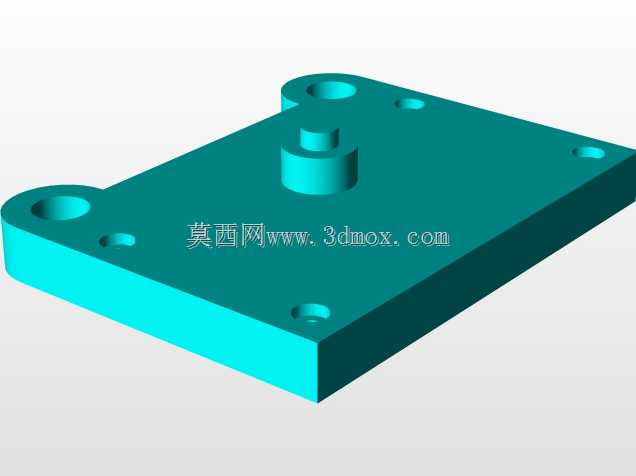

模具采用上下模对合的经典双板模架结构，上下模座通过对角布置的导柱导套实现精准导向，导柱采用高碳铬轴承钢加工并做表面淬硬处理，配合自润滑导套可保证长期高频冲压下的合模精度，避免冲头与下模刀口发生偏磨啃伤。上模部分集成了冲孔冲头固定、卸料弹性组件、模柄定位结构，模柄采用标准圆柱式设计，可直接适配压力机滑块的中心安装孔，无需额外加装连接法兰；卸料板采用弹性卸料结构，内置矩形螺旋弹簧提供均匀的卸料力，可在冲头完成冲孔后退料时压紧料带，防止板料随冲头上抬产生变形，同时对冲头端部形成辅助导向，提升小直径冲孔的加工稳定性。下模部分设置了连续排布的工位型孔、废料漏料通道、料带导向定位槽，料带可沿着下模表面的导向槽实现步进送料，每个工位对应特定的冲孔轮廓，多组冲头同步作业可在一次合模过程中完成单段料带上所有孔位的冲裁，开模后料带向前步进一个工位即可进入下一轮冲压循环，全程无需人工手动定位单个工件。

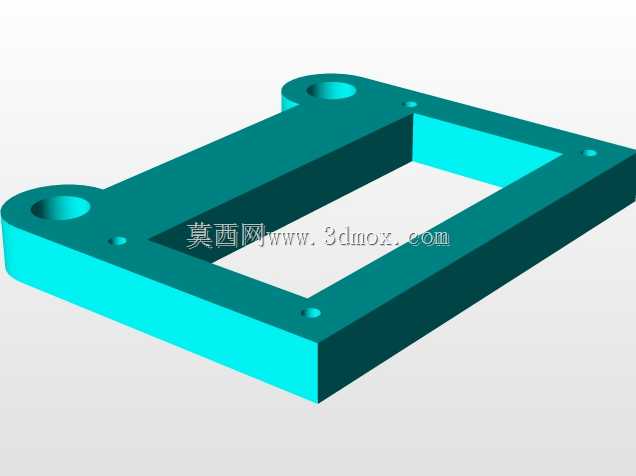

安装边界方面，模座整体采用矩形对称布局，四角预留的模座安装槽可适配不同吨位压力机的工作台T型槽间距，上下模合模后的最小闭合高度符合中小吨位普通压力机的闭合行程范围，无需对压力机做额外改造即可完成装夹调试。下模的漏料孔为直壁贯通设计，冲裁产生的废料可直接通过漏料孔落入压力机下方的废料收集槽，避免废料堆积在型孔内造成刀口胀裂。模具的工位排布遵循冲裁受力均衡的设计思路，将冲裁力较大的孔位布置在模座中心区域，减小冲裁时的偏载力矩，降低导柱的侧向受力，延长模架的整体使用寿命；相邻工位之间预留足够的搭边宽度，既保证料带步进过程中的结构强度，避免料带拉扯变形，也能减少不必要的材料浪费。整套模具的结构紧凑，各组件拆分维护便捷，冲头与刀口镶块采用快换式固定结构，当冲头出现磨损崩刃时，无需拆解整幅模具即可快速更换备件，大幅降低生产线的停机维护时间，适配大批量连续生产的作业需求。
