双联不锈钢袋式过滤设备三维设计

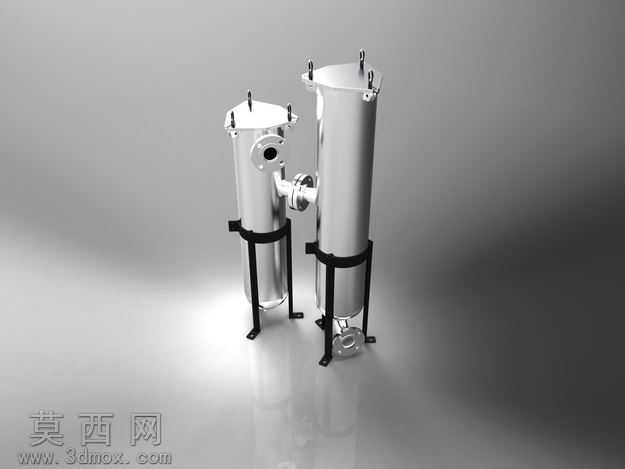

本作品为双联并联式不锈钢袋式过滤器三维建模成果，建模阶段以工业流体过滤场景的实际使用需求为核心设计逻辑，采用主流三维机械设计软件完成全参数化建模，所有结构尺寸均参照工业级袋式过滤器的通用设计规范设定，确保模型具备实际生产参考价值。模型整体由两个立式圆柱形滤筒、中间连通管路、底部支撑脚架、顶部快装压盖、侧部进出水口、底部排污接口几大模块组成，建模过程中对滤筒筒体的壁厚做了符合压力容器设计要求的参数设定，顶部快装压盖的吊环螺栓、密封压边结构均做了1:1还原，可清晰展示快开式滤筒的拆装逻辑，方便使用者理解滤袋更换的操作流程。材质渲染阶段，滤筒筒体、连通管路、紧固件均采用304不锈钢材质参数，调整金属材质的反射率、粗糙度参数，还原不锈钢工业设备的哑光金属质感，支撑脚架做了同材质的哑光喷砂效果处理，场景采用渐变灰色影棚背景，搭配柔和的三点布光方案，既突出设备的金属质感，也清晰展现各部件的结构轮廓，避免过度反光遮挡结构细节。结构设计上，两个滤筒采用并联式连通设计，可实现单滤筒工作、不停机更换滤袋的连续过滤工况，侧部进水口设置在滤筒中上部，可降低进水水流对滤袋的直接冲击，延长滤袋使用寿命，底部排污口设置在滤筒最低点，方便过滤作业完成后排空残液与杂质，底部三脚式支撑结构做了受力优化，支脚与筒体的连接位置做了加强筋处理，保证设备满负荷运行时的结构稳定性。设计过程中充分考虑了设备的安装与维护需求，所有法兰连接位置的螺栓孔位均做了圆周阵列参数化设定，可根据不同压力等级快速调整螺栓数量与孔径，进出水口的法兰尺寸符合通用管道连接标准，可直接对接工业流体管路，模型整体无破面、无冗余几何特征，所有装配关系均添加了正确的配合约束，可直接用于装配干涉检查、工程图导出、渲染出图等后续工作，能够为过滤设备的设计优化、教学演示、方案展示提供精准的三维数字模型支撑。
