柴油发动机燃油喷油器结构总成

　　在柴油发动机的燃油供给系统中，喷油器是决定燃烧效率、动力输出表现与排放水平的核心精密部件，其核心作用是将燃油泵输送来的高压柴油，以特定的雾化形态精准喷入气缸燃烧室，让燃油与压缩后的高温空气充分混合，完成可控的燃烧做功过程。

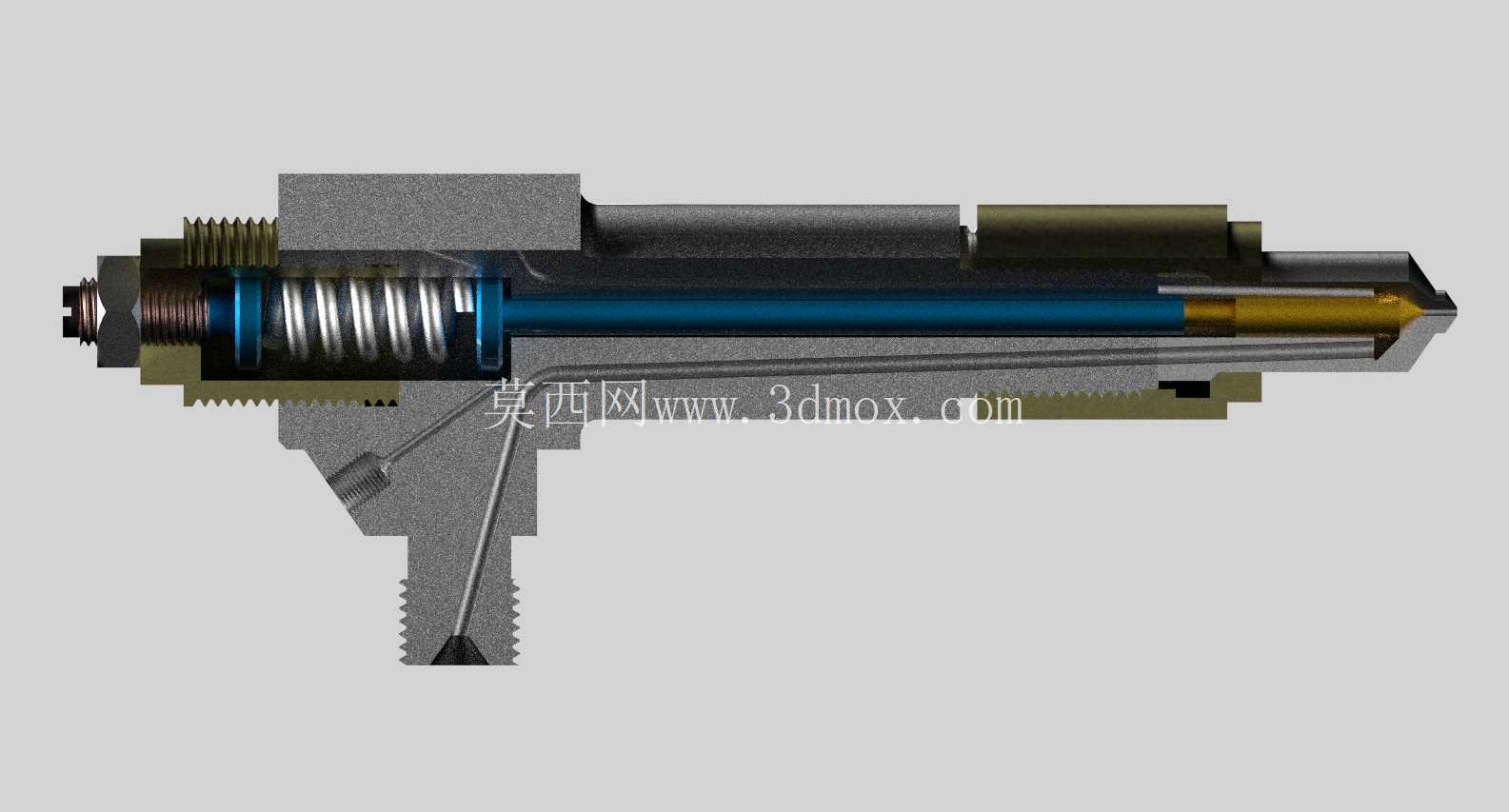

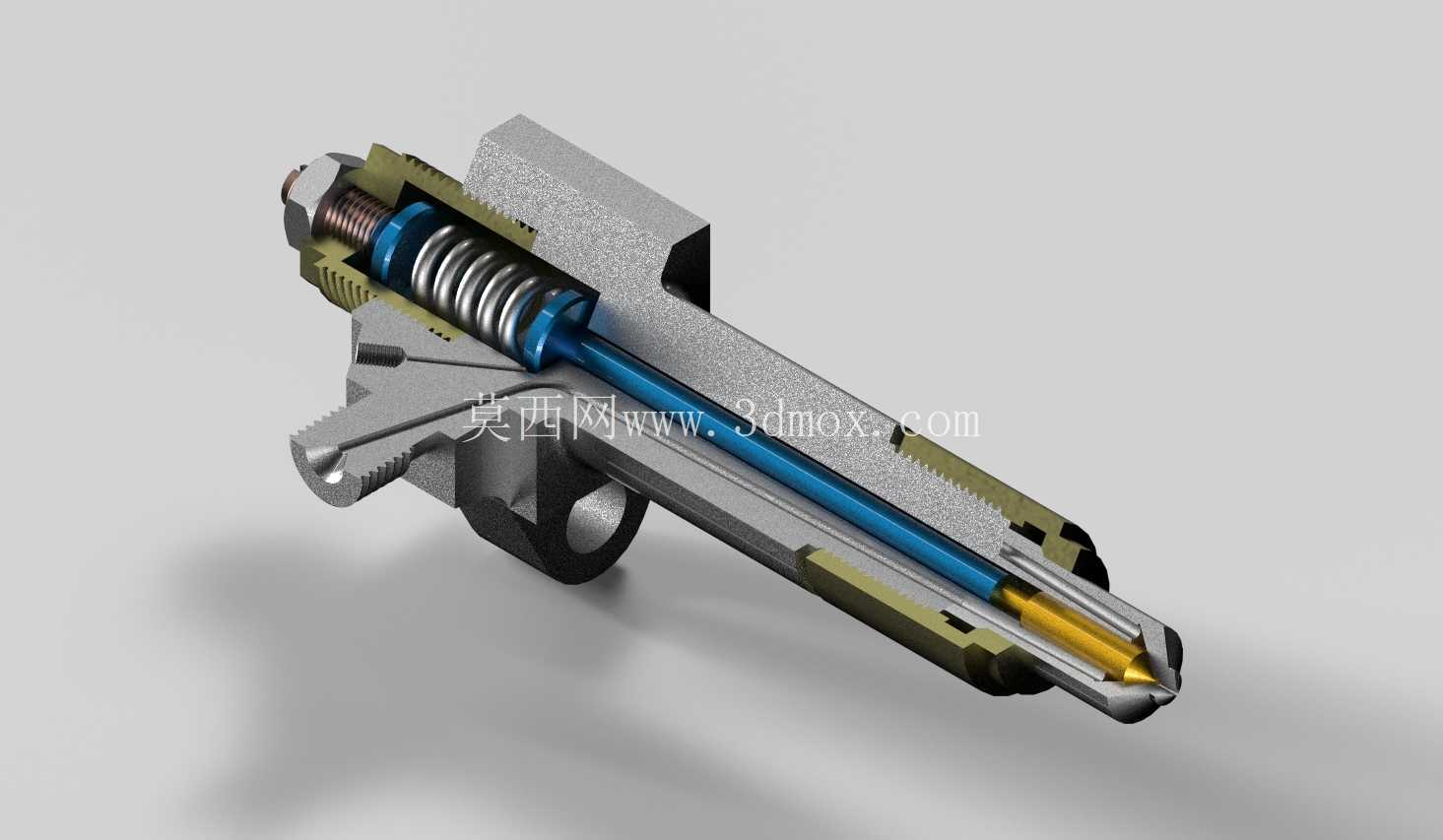

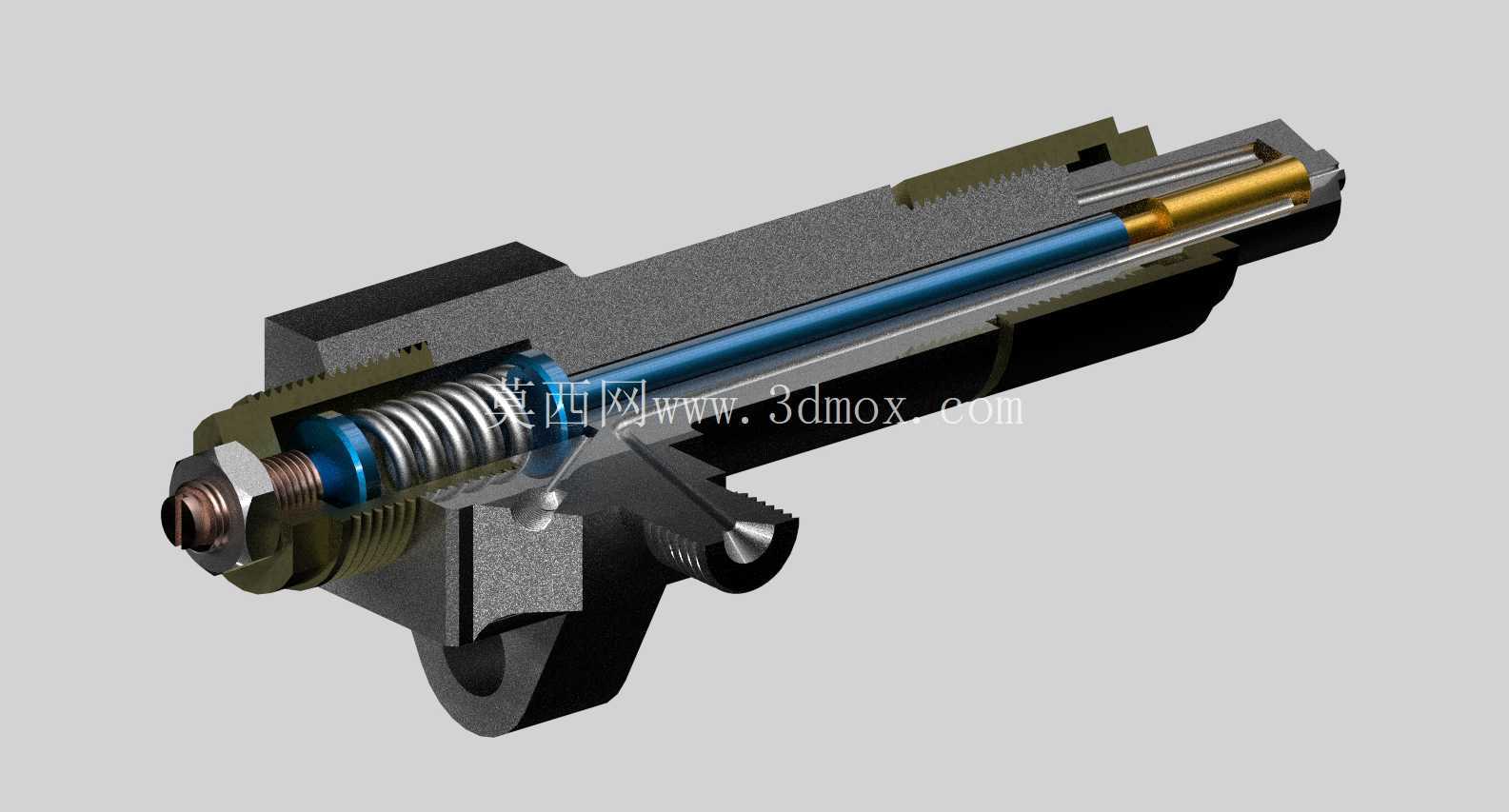

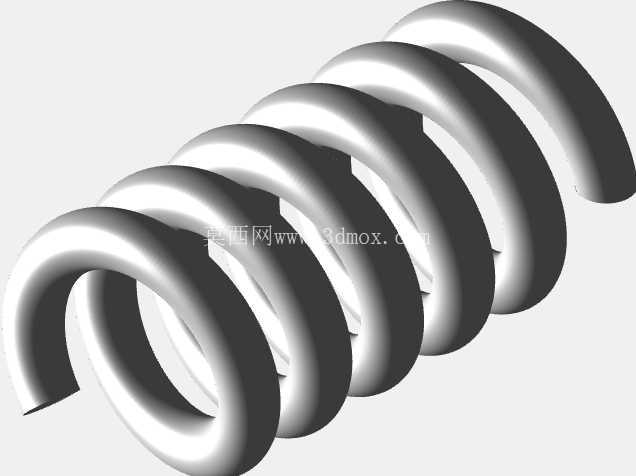

　　从结构设计逻辑来看，这款喷油器采用了典型的顶置弹簧调压布局，调压弹簧布置在隔片上方的阀体腔体内，通过端盖处的调节螺钉调整弹簧预紧力，以此精准控制喷油开启压力，调节螺钉通过锁紧螺母完成定位锁止，避免发动机运行过程中振动导致预紧力偏移，保证喷油压力的稳定性。喷油嘴销放置在喷嘴内部，通过喷嘴支架与主阀体完成刚性连接，主阀体上设计有直径2mm的进油孔，来自高压油泵的加压柴油通过该孔道进入喷嘴盛油槽，当燃油压力超过弹簧设定的开启阈值时，针阀被顶起，高压柴油通过喷嘴头部的喷孔雾化喷入气缸；一旦供油压力回落，弹簧迅速推动针阀落座切断供油，避免燃油滴漏导致的燃烧恶化、积碳加剧等问题。喷油工作结束后，腔体内残留的多余柴油会通过定距件周围的间隙流道，回流至指定的溢流出口，保证腔体内压力平衡，避免残余压力影响下一次喷油的响应精度。

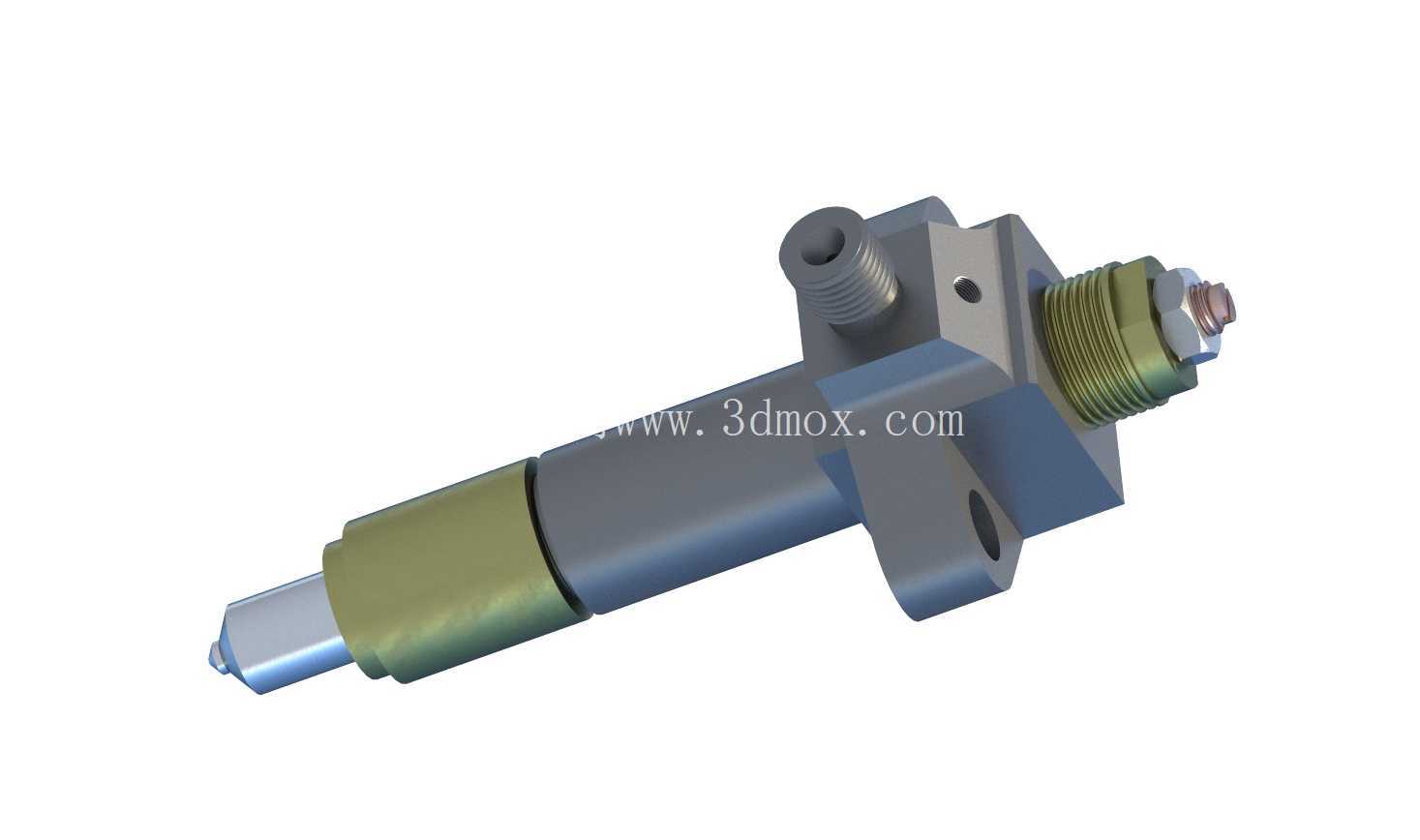

　　从安装边界来看，这款喷油器采用了柴油机常用的法兰式安装定位结构，阀体上的定位凸台与气缸盖上的安装孔配合，可保证喷油嘴头部的伸出高度、喷孔角度与燃烧室形状精准匹配，避免安装偏差导致的燃油喷到燃烧室壁面，引发机油稀释、积碳增厚等故障。整体结构的所有运动副都设计了合理的配合间隙，既保证针阀上下运动的顺滑性，又能控制高压燃油的泄漏量在合理范围内，兼顾响应速度与密封性能。

　　建模过程中，各组件的装配基准采用统一坐标系对齐，保证零件间的装配约束关系完全符合实际装配逻辑，螺纹等标准结构采用参数化特征创建，所有组件的几何特征都满足3D打印的成型要求，可直接用于原理验证、教学演示或者维修替换件的打样测试，对于从事柴油机燃油系统设计、维修教学、零部件逆向开发的从业者来说，该结构能直观展现喷油器的内部工作逻辑，帮助理解调压、喷油、回油的完整工作流程，也可作为同类型喷油器结构优化的参考基准，在进行匹配设计时，可根据不同排量柴油机的喷油压力、喷油量需求，调整弹簧刚度、喷孔直径与数量、针阀升程等参数，适配不同的燃烧室形状与功率输出要求。
