嵌套式八隅体空间桁架微观结构设计

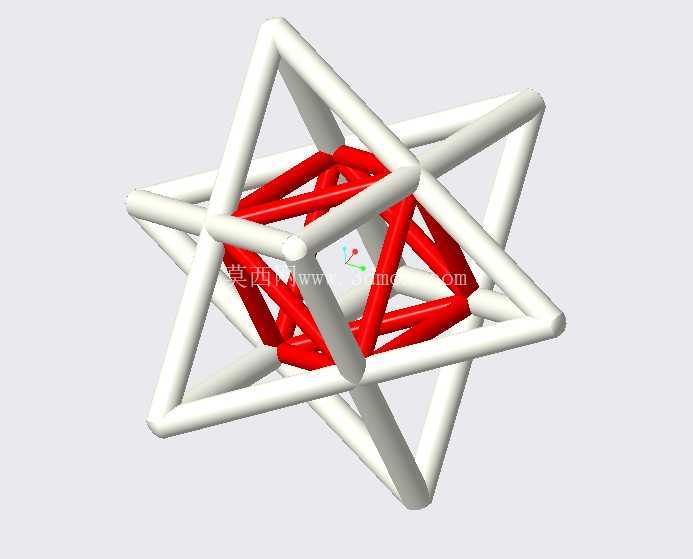

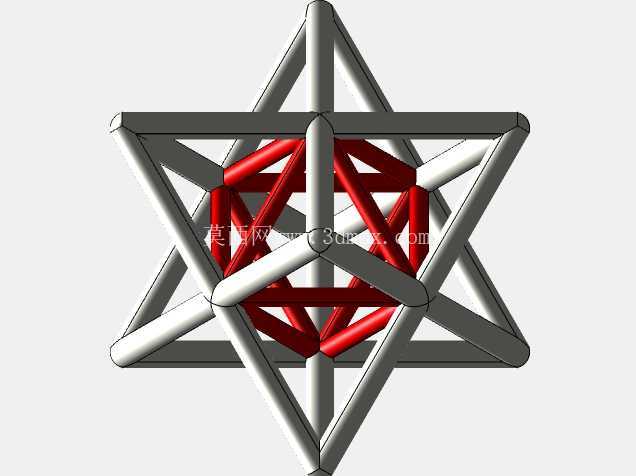

　　这类嵌套式八隅体空间桁架结构，最早被应用于航空航天领域的轻量化承载构件设计，后续逐步延伸到新能源汽车电池包缓冲结构、骨科植入物多孔支架、精密设备减振基座等场景中。从结构受力逻辑来看，外层正八面体桁架构成主要的传力路径，每根杆件沿空间对角线方向布置，能够将外部施加的轴向、径向载荷均匀分散到整个结构的节点位置，避免局部应力集中导致的结构失效；内层嵌套的红色桁架单元则承担局部载荷的二次分配作用，当外层杆件受冲击发生微小形变时，内层结构可通过自身的弹性变形吸收部分冲击能量，同时限制外层结构的形变幅度，避免整体结构发生垮塌式失效。设计这类结构时，首先要确定内外层桁架的杆径比例，通常外层杆径要比内层大15%-25%，

　　保证外层作为主承载结构的刚度要求，内层杆径则根据缓冲吸能的需求调整，若应用于高冲击场景，可适当缩小内层杆径提升形变吸能空间，若应用于高刚度承载场景，则可增大内层杆径提升整体结构的抗形变能力。结构的节点位置采用圆弧过渡处理，避免直角交汇带来的应力集中问题，所有杆件的中心线严格交汇于空间节点中心，保证载荷传递时杆件仅受轴向力，减少附加弯矩对杆件的破坏作用。从安装边界来看，这类结构通常作为填充单元嵌入到外部构件的型腔中，单单元的外接球直径可根据应用场景调整，小到毫米级的骨科植入物单元，大到百毫米级的设备减振单元，单元之间可通过节点拼接实现连续扩展，拼接时相邻单元共用节点杆件，不会额外增加结构重量，同时保证整体结构的力学性能连续。

　　在实际建模过程中，需要先绘制空间正八面体的线框骨架，通过扫描特征生成外层杆件，再以整体结构的几何中心为基准，缩放生成内层八面体线框，同样通过扫描生成内层杆件，最后对所有节点位置做倒圆角处理，完成整体结构的建模。需要注意的是，内外层结构之间要保留均匀的间隙，避免杆件发生干涉，同时要根据实际使用的材料属性调整杆径与单元尺寸的比例，比如采用金属3D打印制作时，杆径最小不能小于打印工艺的最小成型尺寸，避免出现杆件成型不完整的问题；采用高分子材料注塑制作时，则要考虑脱模斜度对杆件尺寸的影响，适当调整杆件的锥度保证成型精度。这类结构相比传统的实体填充结构，重量可降低60%以上，同时具备更优异的比刚度和比强度，在需要兼顾轻量化与承载能力的场景中具备极高的应用价值。
