金属铰接式连接固定支架结构设计

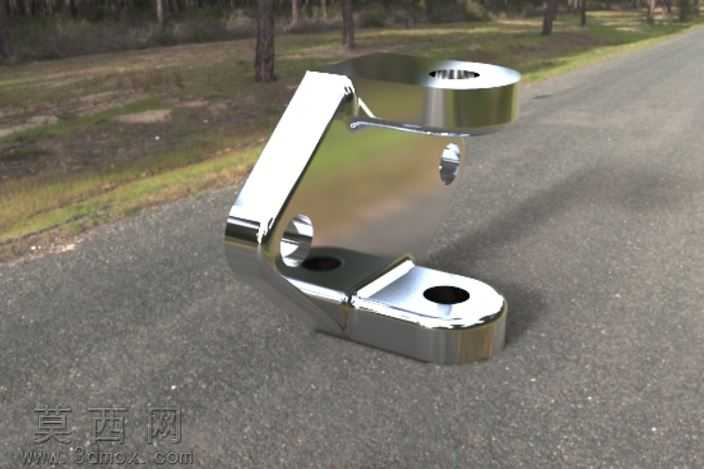

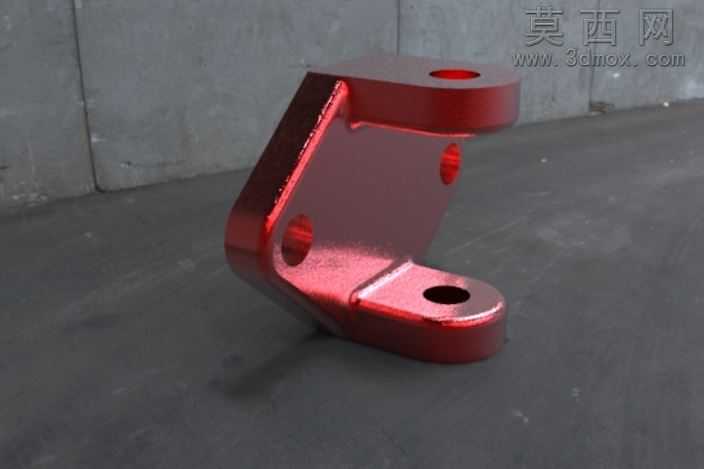

本作品为一款金属铰接式连接固定支架，采用三维参数化建模软件完成全流程设计，建模过程中先以草图绘制各安装面的轮廓基准，通过拉伸、切除命令构建主体块体结构，再对铰接臂的弯折区域进行圆角过渡处理，避免应力集中问题。模型严格按照实际装配需求设计两处带通孔的安装基座，基座平面做了平整度优化，保证安装时与配合面的贴合度，上方铰接端的同轴孔位经过尺寸约束校验，可适配标准销轴实现转动连接。渲染阶段采用金属抛光不锈钢材质，调整材质的反射率与粗糙度参数，模拟真实金属件的哑光金属质感，场景采用柔和的漫反射打光方案，避免过强反光遮挡结构细节，同时添加柔和的环境阴影，凸显支架的立体轮廓与结构层次。结构设计上采用一体弯折式铰接臂结构，臂身与上下安装座之间做了加强筋过渡处理，在保证整体轻量化的同时提升结构抗扭、抗弯折强度，上下安装座的孔位间距经过合理排布，既满足安装固定的受力要求，也预留了足够的装配操作空间。设计思路围绕通用铰接支撑场景展开，兼顾结构强度与安装通用性，整体结构无冗余设计，各部位尺寸符合机械加工的工艺要求，可直接用于后续的工程出图与实物加工，适配各类需要转动连接、支撑固定的机械装配场景，铰接部位的间隙设计合理，既保证转动灵活性也避免了旷量问题，整体建模精度高，特征树逻辑清晰，可根据实际使用需求快速调整孔位尺寸、臂身长度等参数。
