数控机床用锥柄加长刀具夹持杆结构设计

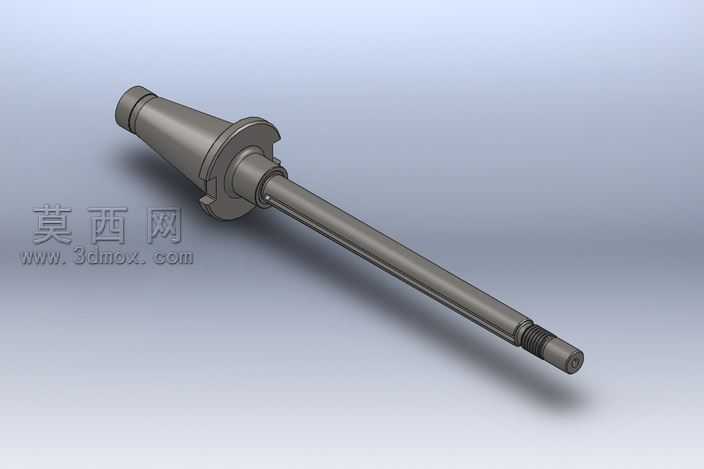

本模型为数控机床配套使用的锥柄加长型刀具夹持杆，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循数控刀具系统的通用装夹尺寸规范，对各段结构的同轴度、配合公差进行了参数化约束，确保模型可直接用于后续的工程图导出与实际加工参考。模型整体分为锥柄定位段、法兰锁紧段、加长杆身、刀具装夹段四个核心部分，锥柄段采用标准数控刀柄锥度设计，表面做了金属哑光质感的材质赋予，还原了实际合金钢材质的磨砂金属质感，法兰部位的锁紧卡槽结构做了精细的倒角与圆角处理，避免应力集中的同时还原实际加工的工艺特征。加长杆身采用等直径圆柱结构，建模时通过同轴度约束保证与两端锥柄、装夹段的轴线完全重合，杆身表面做了轻微的金属拉丝纹理材质，还原实际热处理后的表面质感，靠近装夹端的螺纹调节段做了精确的牙型建模，螺纹参数符合通用锁紧螺母的配合标准，可与配套锁紧件实现无干涉装配。渲染阶段采用了工业产品常用的柔和影棚布光方案，主光源从侧上方投射，突出各段结构的轮廓层次，辅助光源补亮暗部细节，避免锥面、圆柱面出现过暗的死黑区域，背景采用浅灰渐变纯色背景，最大化突出夹持杆本身的结构特征。设计过程中重点考量了长杆类刀具夹持件的刚性需求，在保证加长行程的前提下，对杆身直径、过渡圆角做了优化，在不干涉加工路径的基础上最大化提升结构刚性，同时各配合部位的尺寸均预留了合理的公差带，模型装配关系清晰，各特征的建模逻辑符合机械加工的工艺顺序，可作为数控刀具系统设计、机床附件选型参考的三维数字化模型，也可用于数控加工教学的典型装夹部件案例演示。
