车床用剖分式轴承支撑座结构设计

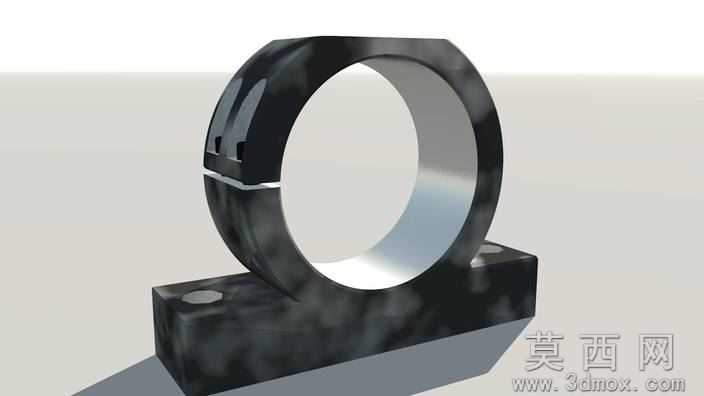

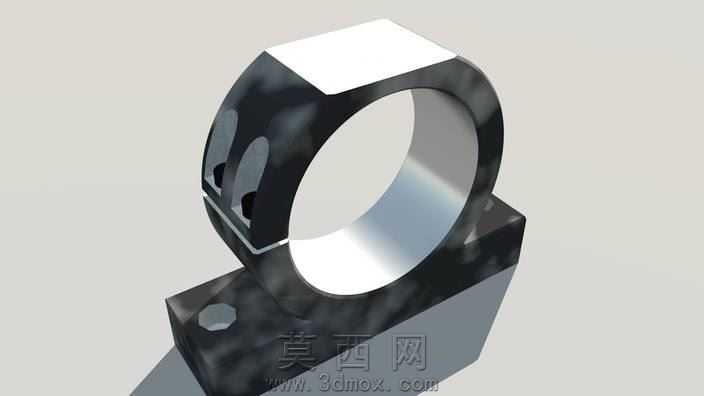

本作品为车床配套使用的剖分式轴承支撑座三维建模成果，建模过程中首先对支撑座的功能需求进行拆解，明确其需要完成轴承径向承载、轴向限位以及设备基座安装固定的核心作用。建模阶段先绘制底座部分的二维草图，精准定位两个安装孔的中心距与孔径尺寸，拉伸生成带安装平面的底座基体，随后构建环形轴承容纳腔的下半部分结构，保证内腔圆弧面的尺寸公差与适配轴承的外圈尺寸完全匹配。上半部分的轴承压盖采用与下半座体对应匹配的圆弧结构，在压盖与底座的结合面处设计精准的定位止口，保证合模后内腔的同轴度符合机械装配要求，压盖两侧设计对称的螺栓过孔，与底座上的螺纹孔位置一一对应，实现上下两部分的锁紧固定。材质渲染阶段，为整体结构赋予铸铁材质效果，还原铸件表面细微的磨砂质感与深灰偏黑的金属色泽，在圆弧内腔面添加轻微的机加工高光效果，区分毛坯面与加工面的视觉差异，安装孔与螺栓孔位置添加倒角细节，还原真实机械加工的工艺特征。结构设计上充分考虑了剖分式结构的拆装便利性，无需穿轴即可完成轴承的安装与更换，底座的安装平面做了平面度优化，保证安装后与设备基座的贴合度，支撑座的整体壁厚经过受力验算，在满足车床运行时径向载荷承载要求的前提下尽可能优化重量，避免不必要的材料浪费。渲染过程中采用柔和的工业环境光，多角度展现支撑座的结构细节，清晰呈现上下剖分的结合线、安装孔位、加强结构的位置关系，直观体现该支撑座的装配逻辑与功能特点，整体模型结构严谨，尺寸逻辑符合机械设计规范，可直接用于装配验证、工艺拆解以及教学演示场景。
