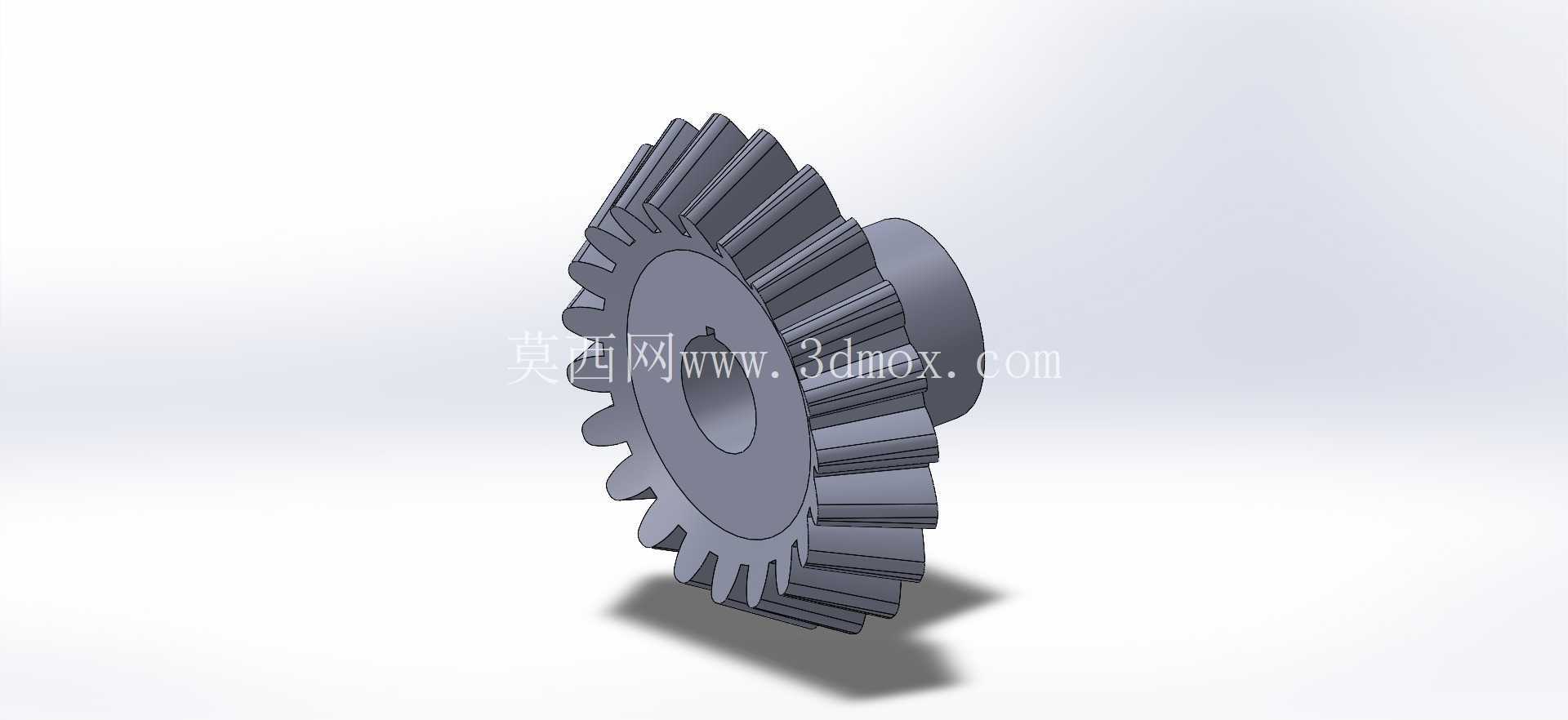

中心孔5mm直齿锥齿轮传动零件

　　这款锥齿轮为相交轴传动场景设计，核心适配两轴呈90度交错的动力传递工况，在小型机电设备、精密传动机构、低压配电配套稳压装置的传动链路中都能见到这类零件的应用，主要用来在垂直交错的转轴间传递旋转扭矩，改变动力传输的轴向方向，相比平行轴传动的圆柱齿轮，它不需要额外加装转向换向机构就能完成动力转向，能有效压缩传动机构的整体安装空间。

　　从设计逻辑来看，这款锥齿轮采用直齿齿形设计，齿线沿节锥母线方向分布，加工难度低于螺旋锥齿轮，装配时的轴向定位容错率更高，不需要复杂的调整垫片组就能完成啮合间隙校准，适合对传动噪音控制要求不极端、维护频次较低的民用机电、小型传动工位使用。齿轮中心设置直径5mm的通孔，用来与配套的传动轴形成配合，安装时可通过平键或者顶丝完成周向固定，避免传动过程中齿轮与轴出现相对打滑，中心孔的公差带选用H7级精度，能与常规g6公差的传动轴形成间隙配合，既方便装配时的推入操作，也不会因为配合间隙过大导致传动过程中出现径向跳动。

　　齿部参数设计上，节锥角按照1:1传动比的常规工况做了适配，齿顶高系数取标准值1，顶隙系数取0.2，保证啮合过程中齿面接触应力分布均匀，不会出现局部应力集中导致的断齿问题。齿轮背部设置一体式的轮毂凸台，凸台外径大于齿根圆直径，一方面能增加齿轮与轴的配合接触长度，提升传动时的连接稳定性，另一方面也能在装配时作为轴向定位的基准面，抵靠在轴肩或者轴套端面上，快速确定齿轮的轴向安装位置，不需要反复测量定位尺寸。

　　从安装边界来看，这款锥齿轮的轴向安装尺寸紧凑，齿部最大外径适配小功率传动场景，额定传递扭矩能覆盖小型机电设备的动力传输需求，啮合安装时需要保证配对齿轮的节锥顶点重合，否则会出现齿面偏载、磨损加剧的问题。日常使用中，这类直齿锥齿轮的传动效率可达96%以上，定期补充润滑脂就能满足长期运行需求，不需要复杂的维护流程，在小型自动化设备的换向传动工位、家用机电产品的动力转向结构、低压稳压设备的调节传动链路中都能稳定适配，替换安装时只需要核对中心孔尺寸、齿数、节锥角三个核心参数，就能完成同规格零件的互换，不需要对原有传动结构做额外改造。
