内花键直齿圆柱传动齿轮结构设计

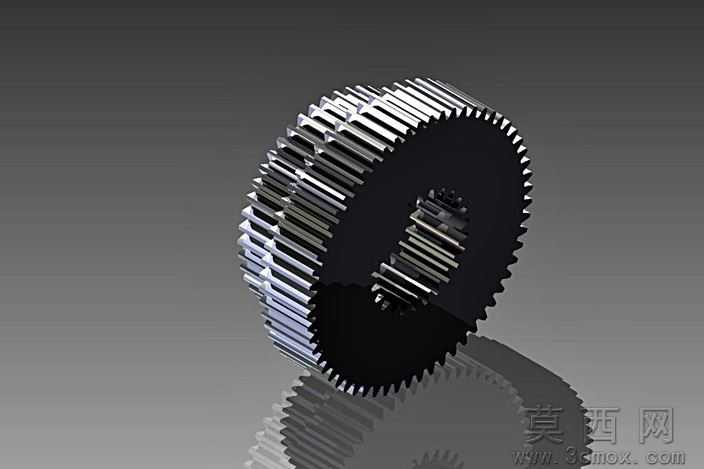

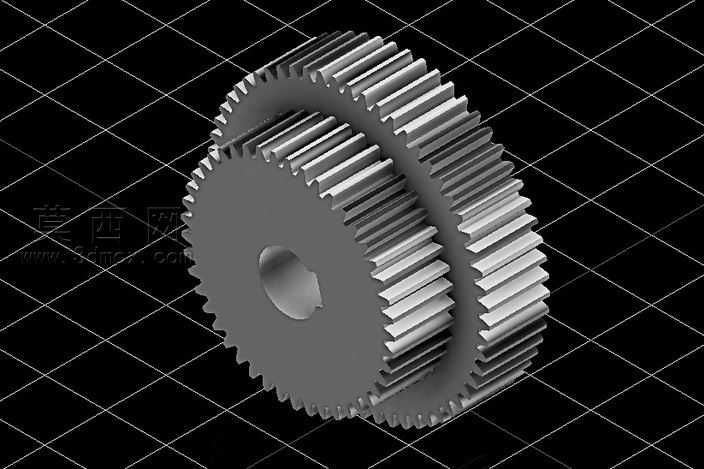

本模型为内花键直齿圆柱齿轮，采用三维参数化建模方式完成全结构构建，建模过程严格遵循渐开线圆柱齿轮的齿廓生成规范，先通过齿廓参数方程计算出渐开线齿形的关键坐标点，再经拉伸、阵列操作生成完整的轮齿结构，保证齿形的啮合精度符合机械传动设计标准。模型中心采用内花键连接结构，花键齿的齿距、齿高参数均按照通用传动件的配合公差要求设计，可实现与对应花键轴的周向固定与扭矩传递，避免传动过程中出现连接松动、打滑的问题。轮体部分采用辐板式轻量化结构设计，在保证轮齿根部抗弯强度、整体结构刚性的前提下，尽可能减少齿轮自身重量，降低传动系统的转动惯量，提升传动响应速度。渲染阶段采用金属合金钢材质，对轮齿啮合面、花键配合面做了高光质感处理，还原金属零件的加工质感，同时添加了环境反射效果，清晰呈现齿轮的轮廓结构与细节特征。设计过程中重点考量了齿轮的传动受力特性，对齿根过渡圆角做了优化处理，减少应力集中现象，提升齿轮的疲劳使用寿命，整体结构可直接用于机械传动系统的装配仿真、运动干涉检查，也可作为机械设计教学的典型案例，帮助学习者掌握圆柱齿轮的参数化建模逻辑、传动结构设计要点以及零件的渲染表现方法。
