八旋翼带挂载四轴布局航拍无人机结构

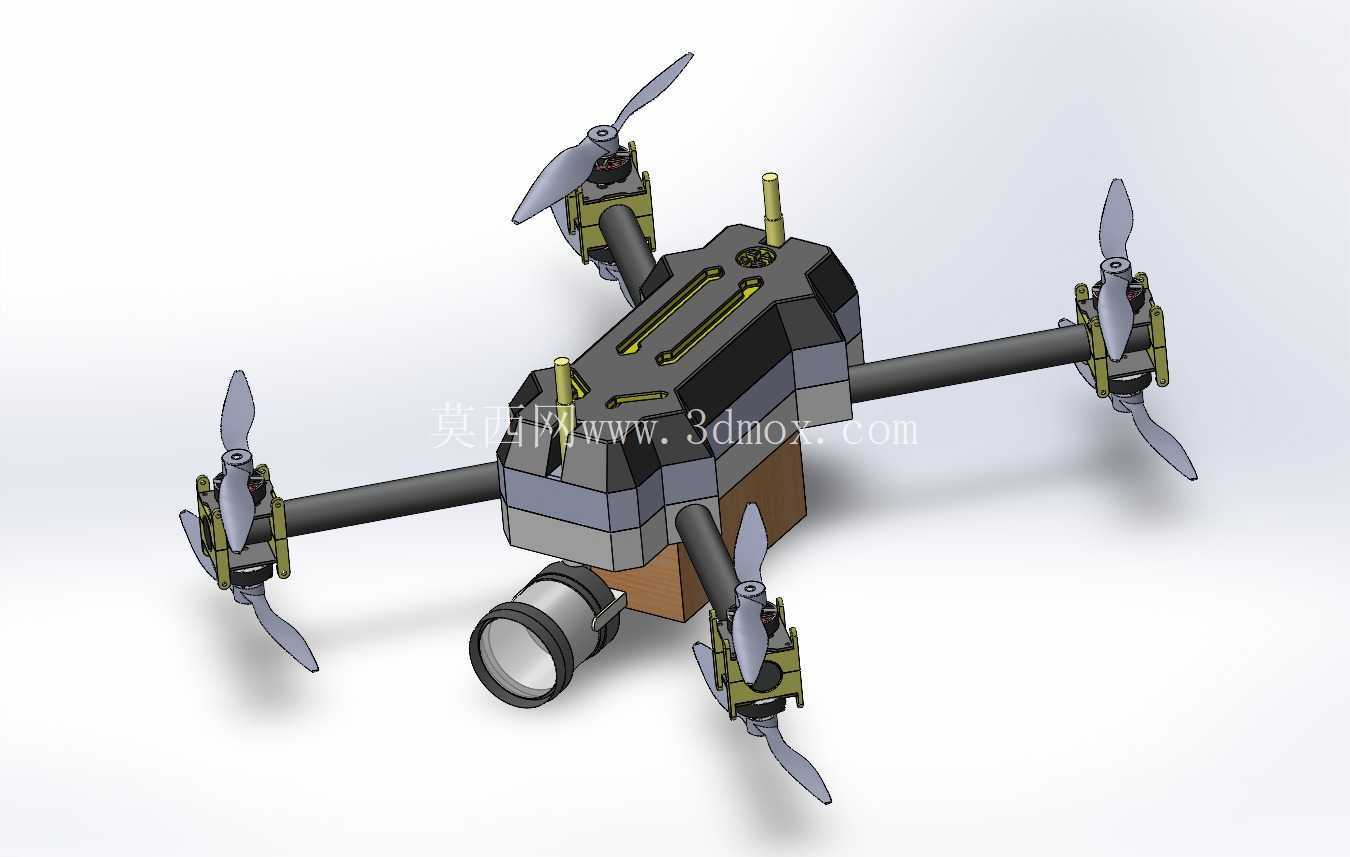

　　这款多旋翼飞行器采用四轴臂基础布局，单轴臂末端配置双共轴反转旋翼，总计八组螺旋桨动力单元，相比常规四旋翼机型，单轴动力冗余度提升40%，在单组动力失效的情况下仍能维持姿态稳定，适配复杂低空作业场景的可靠性需求。机臂采用碳纤维圆管插接式结构，与中心机身的连接座设置定位销孔与快拆锁紧结构，日常收纳时可快速拆卸机臂，收纳体积缩减60%，便于外场作业携带。中心机身采用分层堆叠结构，上层为飞控、GPS模块与数传天线安装位，中层预留电池仓空间，可适配3S至6S规格的锂聚合物电池，下层设置通用挂载接口，可搭载可见光相机、红外热成像仪、小型抛投装置等任务载荷，图中前端挂载的圆柱形载荷为变焦可见光云台，可实现俯仰方向120度转动，满足航拍、巡检类作业的视角需求。

　　旋翼动力座采用铝合金一体铣削成型，集成电调安装槽、电机固定孔与机臂锁紧结构，电机采用2212规格无刷电机，搭配10寸正反螺旋桨，单轴最大拉力可达1.2kg，整机最大起飞重量控制在3.5kg以内，空载续航时间可达22分钟，搭载500g任务载荷时续航约15分钟。机身外壳采用ABS工程塑料注塑成型，表面设置导流槽，可降低飞行过程中的风阻系数，同时预留散热格栅，为飞控、电调等发热元件提供自然风冷通道。起落架采用快拆式碳纤维支脚，高度预留80mm挂载空间，避免任务载荷在起降过程中与地面发生磕碰，支脚底部设置橡胶减震垫，可吸收着陆时的冲击载荷，保护机身内部精密电子元件。

　　从结构设计逻辑来看，该机型优先平衡了便携性、载荷能力与可靠性三方面需求，机臂长度经过反复迭代，相邻旋翼的桨尖间距控制在25mm，既避免了气动干扰，又尽可能压缩了整机横向尺寸，展开状态下整机对角轴距为450mm，折叠后尺寸仅为180mm180mm120mm，可放入常规双肩背包携带。动力布线沿机臂内部走线，避免线材外露造成的风阻增加与线材磨损风险，中心机身的接线端设置快插接头，机臂拆卸时无需反复焊接线材，外场维护效率大幅提升。飞控安装位设置减震球组，可过滤飞行过程中的高频振动，避免陀螺仪、加速度计数据出现噪声，保障飞行姿态控制精度。

　　该机型可适配的应用场景涵盖电力线路巡检、森林防火巡查、低空航拍测绘、小型物资抛投、应急侦察等领域，针对不同作业场景仅需更换对应任务载荷，无需调整机身主体结构，通用化程度较高。在安装边界方面，挂载接口采用标准1/4英寸螺丝孔位，兼容市面上多数民用级航拍云台与小型作业载荷，电池仓尺寸为100mm50mm30mm，可适配同尺寸范围内的不同容量电池，用户可根据作业续航需求灵活选配。机身顶部预留数传天线安装座，可加装增程天线，将控制距离从常规1km提升至5km，满足远距离作业需求。整机结构的受力路径经过优化，机臂与中心座的连接位置为主要受力点，采用加厚铝合金嵌件增强，避免大机动飞行或硬着陆时出现机臂断裂的情况，螺旋桨采用快拆式桨座，更换受损桨叶仅需10秒，外场作业时的故障处理效率较高。
