方形法兰带加强筋圆筒连接支座

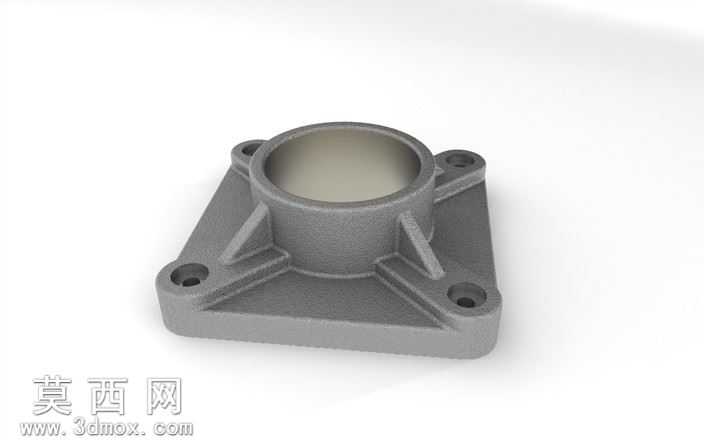

本作品为一款方形法兰式圆筒连接支座的三维建模作品，建模过程以SolidWorks为核心工具完成全参数化设计，整体建模逻辑遵循机械加工零件的设计规范，从基础草图绘制到特征搭建均贴合实际生产的工艺逻辑。建模初期首先绘制底部方形安装法兰的基准草图，精准定位四个角的安装通孔位置，保证孔位的同轴度与位置度公差符合通用安装标准，随后通过拉伸凸台命令生成法兰底座的基础实体，底座边缘做了微小的倒角处理，避免锐边带来的安装划伤问题。中部圆筒结构与法兰底座采用同轴心约束，保证圆筒的中心轴线与法兰底座的中心完全重合，圆筒内壁做了光滑过渡处理，壁厚均匀一致，满足管件套接或者轴类部件穿过的使用需求。为了提升整体结构的刚性，在圆筒外壁与法兰底座之间均匀布置了四块三角形加强筋，加强筋的厚度与过渡圆角经过反复调整，既保证了结构受力时的强度，避免应力集中导致的部件开裂，也兼顾了铸造或者注塑加工时的拔模需求，不会出现倒扣或者壁厚突变的问题。渲染阶段采用了金属磨砂质感的铸铁材质，调整材质的粗糙度、反光度参数还原真实金属铸件的表面质感，打光采用多光源组合方案，主光源从斜上方投射凸显结构的立体轮廓，辅助光源补亮暗部细节，避免加强筋与底座衔接处出现死黑区域，背景采用浅灰色渐变背景，突出零件本身的结构特征，让观看者可以清晰分辨每个部位的结构形态。整体设计思路围绕通用安装支座的实用需求展开，兼顾结构强度、安装便捷性与加工工艺性，可直接用于机械结构中的支撑、连接、定位场景，所有特征均保留完整参数，可根据实际使用需求调整法兰尺寸、圆筒内径、安装孔距等核心参数，适配不同的安装工况。
