仿生扑翼飞行连杆传动机构

　　这套仿生扑动机构的核心应用场景覆盖微型仿生飞行器研发、机械原理教学演示、仿生机器人运动验证三大板块，在微型扑翼无人机开发场景中，该机构可直接作为飞行动力传递核心单元，替代传统旋翼结构的动力输出路径，通过规律的往复扑动模拟鸟类翅膀的拍动轨迹，为微型飞行器提供升力与前进推力，适配起飞重量100g-500g区间的小型仿生飞行平台，在教学场景中可作为机械原理课程的具象演示载体，直观展示连杆机构与齿轮传动组合后的运动转换逻辑，帮助学习者理解平面连杆机构的运动死点规避、传动角优化等核心知识点，在仿生机器人研发场景中，该机构可作为扑动式水下推进器、仿生扑翼玩具的核心传动原型，通过调整连杆长度与齿轮传动比即可适配不同介质下的扑动频率需求。

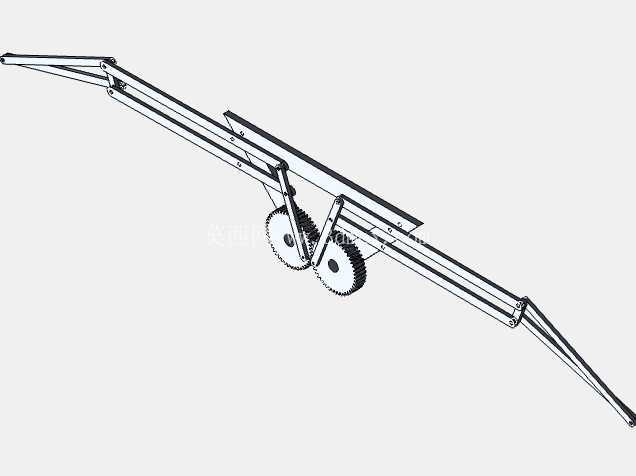

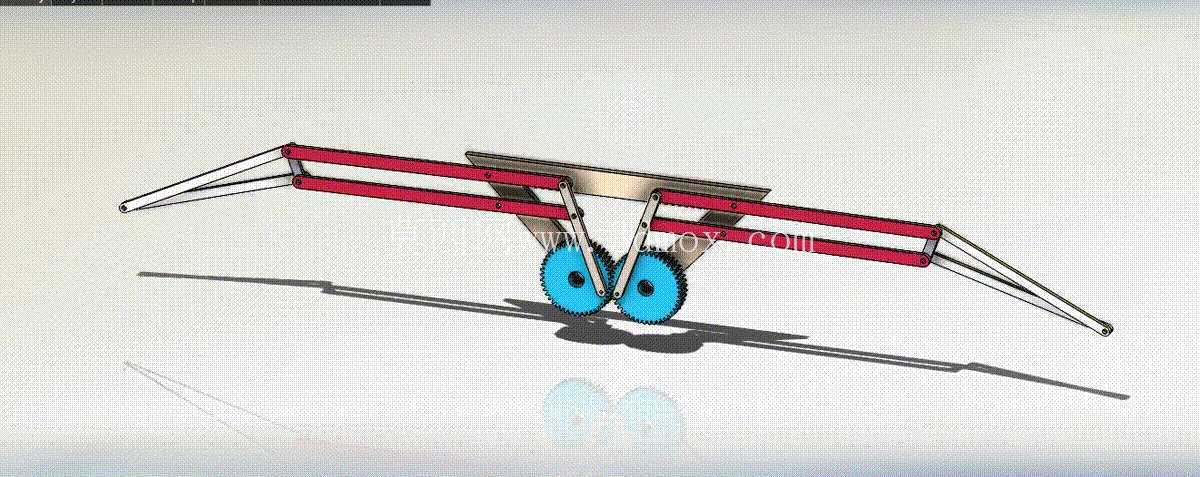

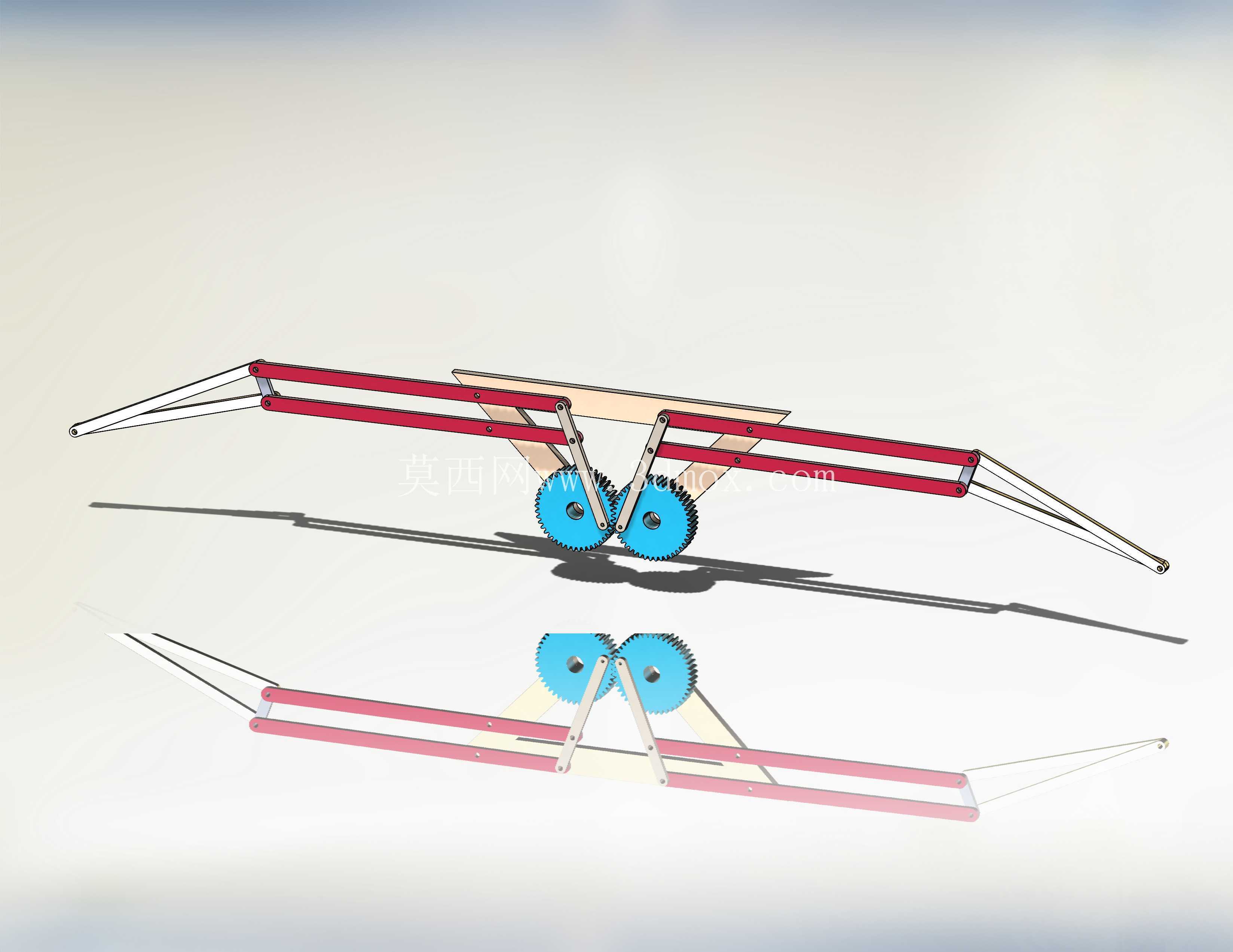

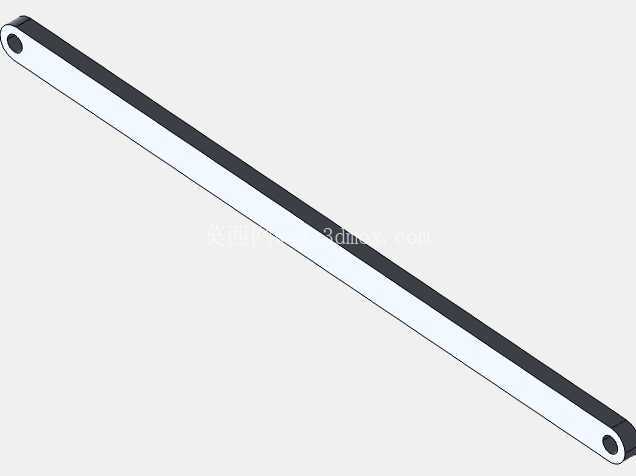

　　从实际功能层面看，整套机构的核心作用是将齿轮的连续旋转运动，转换为两侧翼杆的对称往复扑动动作，两个啮合的等直径齿轮负责保证两侧翼面的运动完全同步，避免单侧扑动幅度偏差导致的姿态失衡，四个专用连杆分别连接齿轮偏心轴与翼面支撑臂，通过多连杆的铰接配合，将齿轮的圆周运动拆解为翼杆的上下扑动与小幅前后扭转复合动作，还原真实鸟类翅膀拍动过程中的翼面角度变化，提升扑动过程中的动力利用效率，底座部分承担所有传动部件的定位支撑作用，预留的安装孔位可直接固定动力源与外部机架，无需额外设计转接结构。

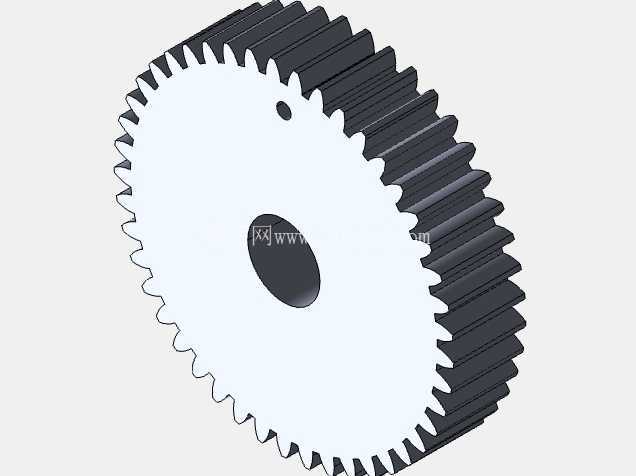

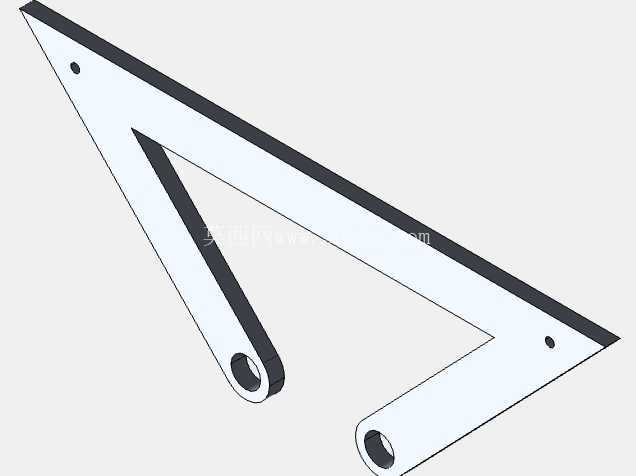

　　设计思路上，整套结构优先考虑运动可靠性与加工便捷性，齿轮采用标准渐开线圆柱直齿设计，模数选取适配3D打印与常规机加工的通用参数，啮合侧隙控制在0.1mm-0.2mm区间，既保证传动过程无卡滞，又避免间隙过大导致的扑动相位偏差，连杆的铰接点位置经过运动学仿真迭代，将整个扑动行程中的最小传动角控制在40度以上，规避机构运动死点，同时保证扑动过程中连杆受力均匀，降低铰接处的磨损速率，翼杆采用分段式铰接设计，可在扑动到下止点时产生自然的翼面弯折效果，模拟真实鸟类翅膀的柔性形变，减少扑动回程的空气阻力，所有铰接位置均采用同轴孔位设计，可直接适配标准销轴与微型轴承，降低装配调试难度。

　　安装边界与尺寸适配方面，整套机构横向总宽度控制在220mm，纵向总深度为80mm，底座安装孔位采用对称分布设计，孔间距为60mm，适配M3规格的固定螺丝，齿轮中心距根据所选模数与齿数严格匹配，保证啮合精度，两侧翼杆的最大展开宽度为400mm，扑动行程中翼杆的上下摆动角度范围为-35度到+35度，安装时需保证动力输出轴与主动齿轮的同轴度误差不超过0.05mm，避免齿轮传动过程中出现偏载磨损，连杆与齿轮、翼杆的铰接处需预留0.05mm的轴向间隙，保证铰接转动灵活无卡滞，整套机构的垂直安装高度为75mm，可直接嵌入到微型飞行器的机身中段，不会额外占用过多机身内部空间，翼杆末端预留的安装接口可直接连接柔性翼面，无需额外设计翼面固定结构。
