双座U型槽安装式机械固定支座零件

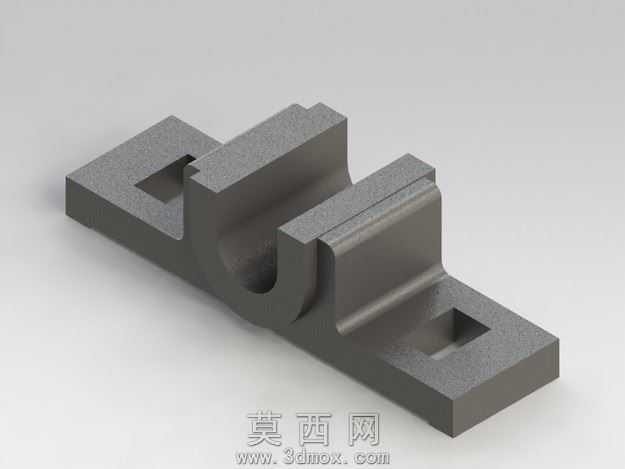

该机械零件为双安装座一体式U型支撑支座，整体采用长方体基座结合中部凸起支撑结构的一体化设计，建模阶段首先以矩形拉伸特征构建底部安装基座，在基座两端对称开设方形安装通孔，用于实现零件与配套设备的螺栓紧固连接，保证安装后的结构稳定性。中部支撑结构采用两侧对称的立板与中间半圆弧U型槽组合设计，建模时先绘制立板的截面轮廓进行拉伸，再通过切除特征加工出中间的U型容纳槽，槽面与两侧立板做等半径圆角过渡处理，避免应力集中问题，同时提升零件的承载能力。零件的所有棱边均做了小尺寸倒角处理，既消除了机加工后的锐边毛刺，也提升了零件的装配适配性，避免装配过程中刮伤配套工件。材质设计选用常用的灰铸铁材质参数，渲染时赋予零件哑光金属质感，还原铸铁件表面细微的颗粒质感，通过三点布光方案突出零件的结构层次，主光源从斜上方投射，凸显U型槽的曲面弧度与安装座的方正轮廓，辅助光源补亮暗部细节，避免结构阴影过深遮挡关键特征，背景选用浅灰色纯色背景，最大程度突出零件本身的结构特征。设计过程中充分考虑零件的实际使用场景，两端安装孔的间距、U型槽的内径尺寸均按照通用机械配套标准设定，既保证与配套轴类或杆类零件的配合精度，也兼顾了安装操作的便捷性，整体结构无冗余设计，在满足支撑固定功能的前提下尽可能简化了零件的加工工序，适合采用铣削加工工艺批量生产，可广泛应用于各类通用机械设备的轴类部件支撑、工位固定等场景。
