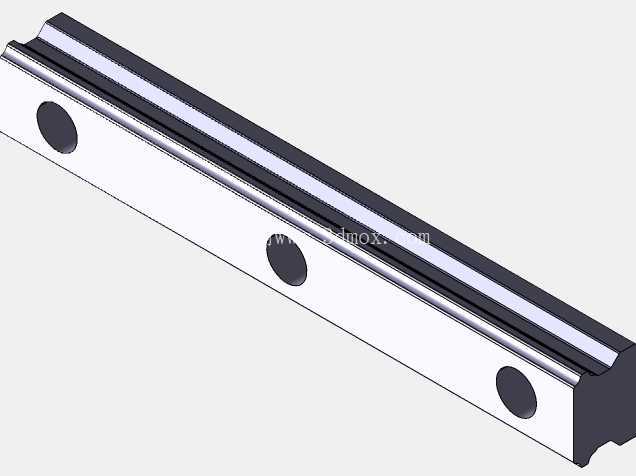

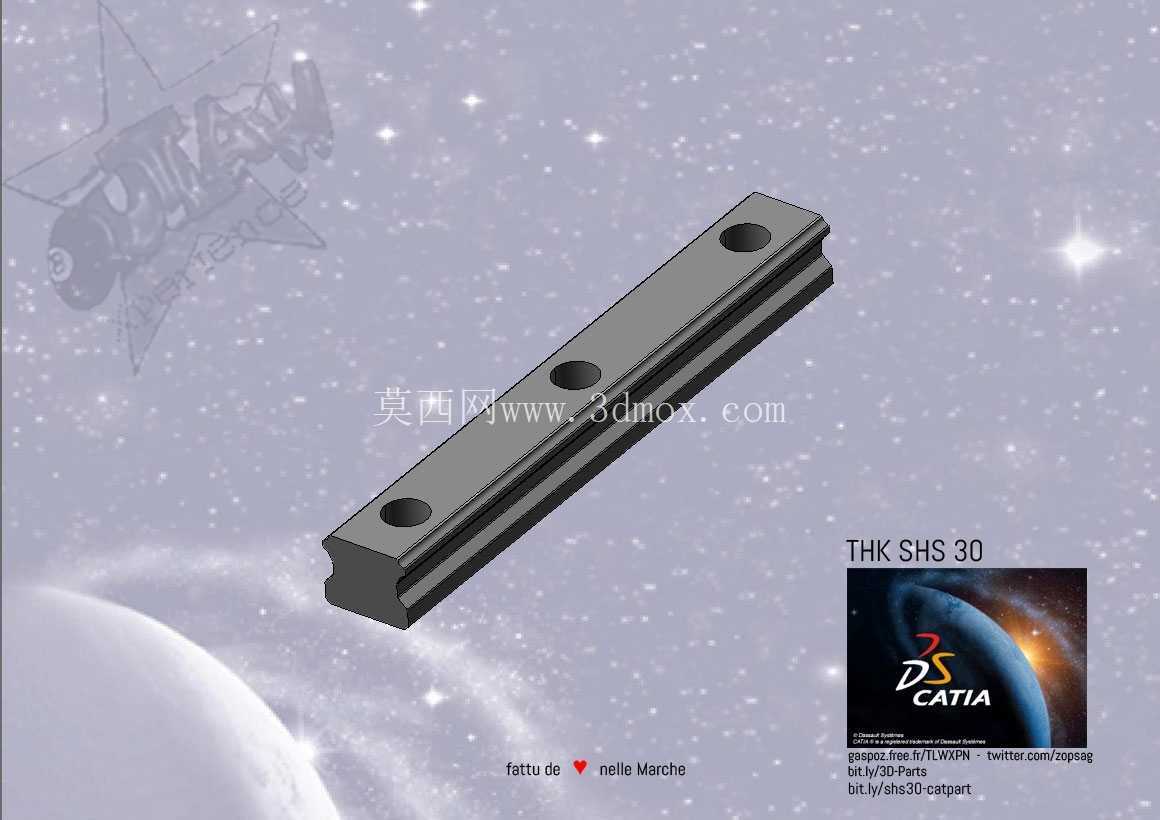

THK SHS30参数化球保持架直线导轨

　　在各类精密传动场景中，直线导轨的选型与适配直接决定了设备的运行精度与寿命，这款SHS30规格的球保持架型导轨，是面向中重载精密传动需求开发的全参数化结构，适配多数需要高精度直线往复运动的工业设备安装场景。从实际应用来看，这类导轨常被用于数控机床的进给轴传动、自动化检测设备的滑移平台、工业机器人的第七轴行走轨道、精密点胶与贴片设备的运动基座，在需要低摩擦、高刚性、长行程稳定运行的工位上，球保持架结构的导轨相比传统无保持架的滚珠导轨，能有效避免滚珠之间的相互摩擦碰撞，运行噪音更低，高速进给时的振动更小，长期运行的精度保持性更优。

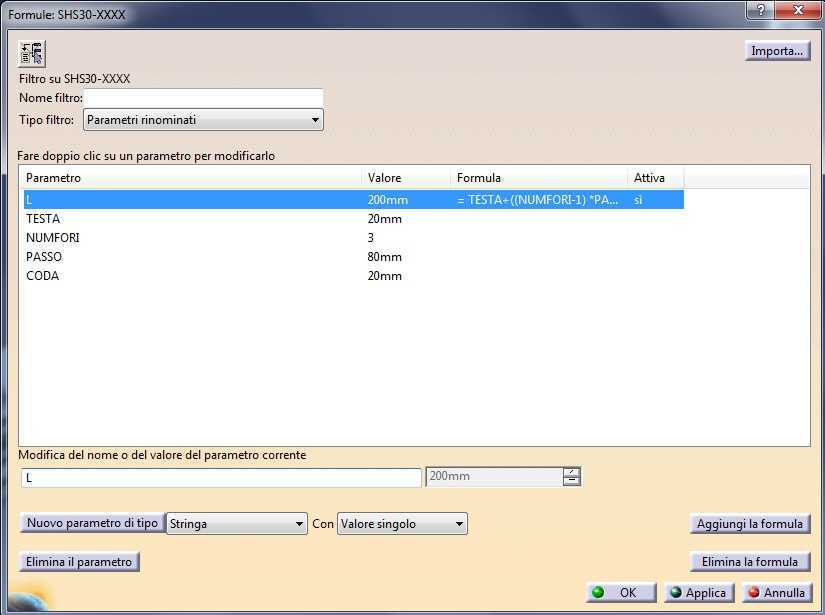

　　设计层面，这款导轨采用全参数化的建模逻辑，核心围绕安装沉孔的数量、首尾端距、孔间距三个核心参数做关联驱动，使用者只需调整沉孔数量，导轨总长度会自动匹配标准孔距与首尾端距的参数总和，无需逐个修改特征尺寸，能大幅提升不同行程需求下的建模效率。其中首尾端的沉头孔距端面的尺寸遵循THK标准规格参数，标准孔距固定为80mm，孔位数量支持从2孔开始按需设置，完全匹配市面上同规格导轨的安装孔位标准，不需要额外调整安装基座的孔位尺寸，就能实现同规格导轨的互换替换。

　　从结构特性来看，这款导轨的滚道采用哥特式圆弧截面设计，滚珠与滚道的接触角为45度，四个方向的额定载荷基本一致，能同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷，在悬臂安装或者偏载运行的工位上，也能保持足够的结构刚性，不会出现侧向偏移或者卡滞的问题。球保持架的结构将每颗滚珠独立分隔在对应的兜孔内，滚珠运行时不会发生相互碰撞与挤压，润滑脂能长时间储存在保持架的间隙内，不需要频繁加注润滑脂就能维持长期的低摩擦运行状态，相比传统无保持架导轨，维护周期能延长两倍以上，高速运行时的温升也更低，适合长时间连续运行的自动化产线设备使用。

　　安装边界方面，这款导轨的截面尺寸完全遵循SHS30系列的标准规格，导轨宽度30mm，高度28mm，安装沉孔为通孔设计，适配M8的内六角安装螺栓，沉孔深度能完全容纳螺栓头部，安装后螺栓头部不会高出导轨上表面，不会影响滑块在导轨全行程内的顺畅滑动。导轨的端面做了标准的倒角处理，对接同型号导轨时，只需要将对接端面贴合对齐，就能保证滚道的平滑过渡，不会出现滑块运行到对接位置时的卡顿问题，适合长行程拼接安装的使用场景。建模过程中对导轨的滚道、安装孔、端面倒角等所有特征都做了参数化关联，修改任意参数时，所有关联特征都会自动更新，不会出现特征报错或者几何错位的问题，能直接导出不同长度规格的工程图，或者导入装配体中做干涉检查，不需要额外修复几何特征。

　　在实际选型适配时，这类导轨通常搭配同规格的SHS30滑块使用，根据负载大小可以选择单滑块或者多滑块组合安装，单根导轨上的滑块数量可以根据实际悬臂长度、负载重心位置灵活调整，参数化模型可以直接调整导轨长度来匹配不同的滑块安装间距，不需要重新绘制导轨模型。对于需要做设备虚拟调试、装配干涉验证的工程师来说，这种全参数化的导轨模型能大幅缩短前期方案设计的建模时间，所有尺寸都遵循原厂标准规格，虚拟装配的结果和实际安装的状态完全一致，能有效避免前期设计阶段出现安装孔位错位、行程不足、干涉碰撞等问题，减少后期实物装配时的整改工作量。
