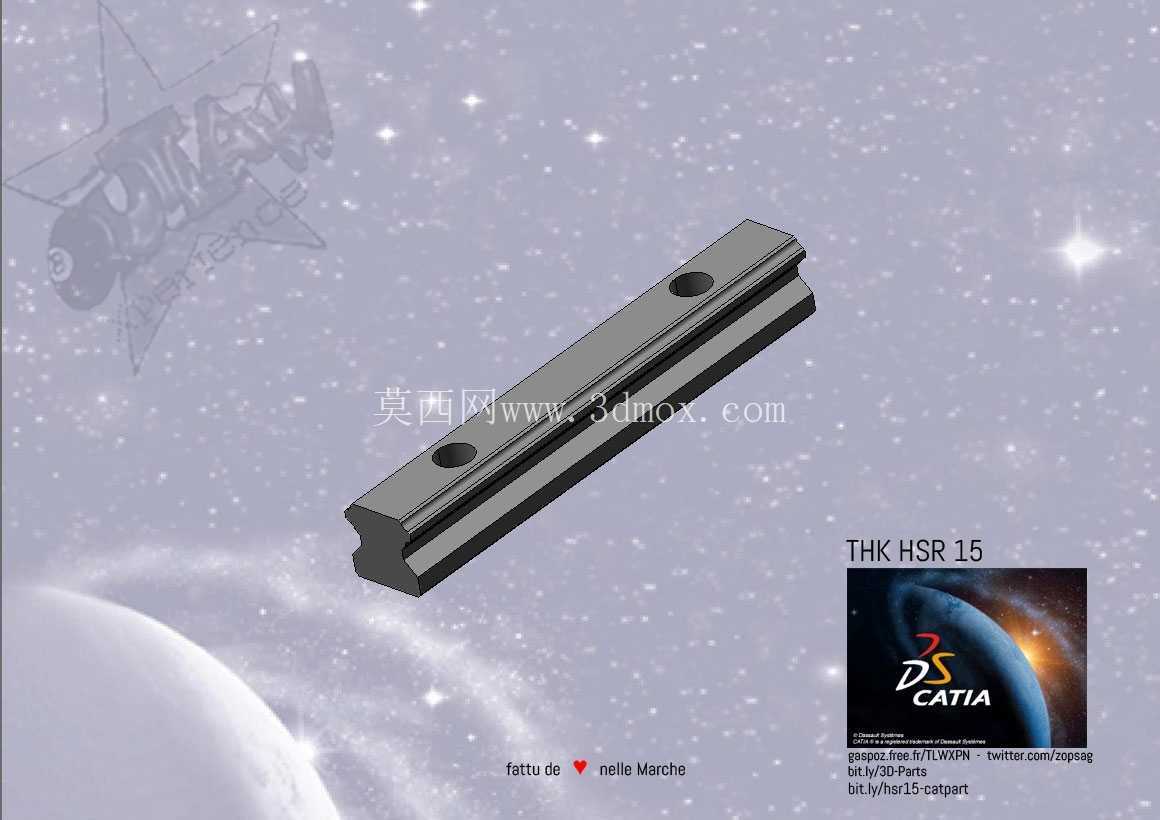

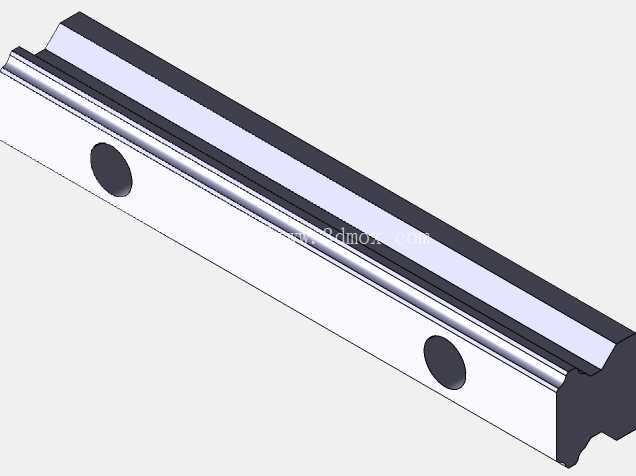

THKHSR15参数化球保持架直线导轨

　　做这类导轨的参数化设计时，首先要锚定实际安装的边界条件：单根导轨的沉孔数量直接决定了导轨的总长度，头部、尾部的安装边距统一采用标准值20mm，相邻安装沉孔的节距固定为60mm，设计时只需要调整沉孔的数量，就能自动生成对应长度的导轨模型，不需要重复绘制基础特征，能大幅缩短不同行程设备的导轨选型建模周期。从结构功能来看，这款导轨的滚道采用圆弧沟槽匹配设计，滚珠与滚道的接触角经过优化，能同时承受径向载荷、反径向载荷以及双向的横向力矩，在单根导轨搭配单个滑块使用的悬臂工况下，也能维持足够的倾覆力矩抵抗能力，不会出现滑块卡滞、运行阻力突增的问题。在精密自动化生产线、半导体晶圆搬运设备、小型数控机床进给轴、3C产品检测工位这类对直线运动精度、运行平顺性有严苛要求的场景里，这类带球保持架的LM导轨是核心的传动导向部件，区别于传统无保持架的滚珠导轨，它从结构根源上解决了滚珠之间相互碰撞、摩擦产生的噪音与磨损问题，能在长时间高速往复运行中维持稳定的精度保持性，不会因为滚珠间的相互挤压出现运行卡顿、预压衰减过快的问题。

　　球保持架的作用是将每一颗滚珠均匀分隔开，运行过程中滚珠之间没有直接的金属摩擦，不仅能把运行噪音控制在极低的水平，还能让润滑脂长时间储存在保持架的间隙里，延长维护周期，在洁净车间类的应用场景里，还能减少因为摩擦产生的金属微尘掉落，满足洁净度要求。实际选型建模时要注意安装边界的预留：导轨两端的头部、尾部尺寸是固定的20mm，在排布设备安装孔位的时候，要保证最端部的安装孔距离导轨端面的距离匹配这个数值，避免出现安装孔位错位、固定螺栓无法锁紧的问题；导轨的截面尺寸严格遵循HSR15的标准规格，对应的滑块安装孔位、导轨与安装基面的配合尺寸都和标准件完全一致，替换现有设备上的同型号导轨时不需要修改安装基面的加工尺寸，能直接互换。

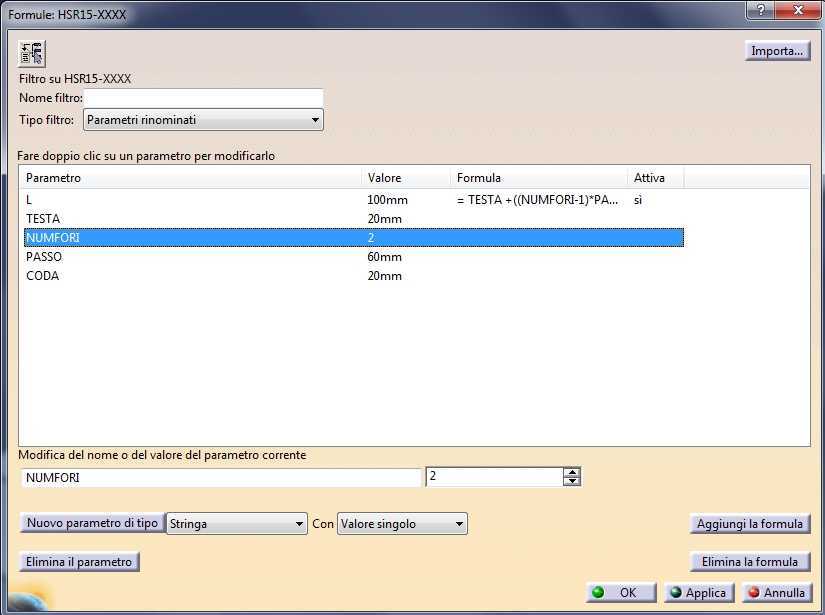

　　设计过程中把可变参数全部关联到全局变量里，调整孔数的时候，导轨总长、沉孔位置、滚道长度都会同步更新，不会出现特征脱节、建模错误的问题，不管是做短行程的精密检测滑台，还是长行程的移栽机构，都能快速生成对应规格的导轨模型，不需要从零开始绘制。另外要注意，这类带保持架的导轨在预压等级选择上，轻预压等级适用于高速搬运、低阻力要求的场景，中预压等级适用于有切削载荷、需要高刚性的加工场景，建模时可以根据实际使用需求调整滚道与滚珠的配合过盈量，匹配对应的预压参数，保证模型的力学特性和实际产品一致。

　　在安装基面的设计要求上，导轨的安装基准面需要做倒角处理，避免安装时导轨的基准棱边与基面的毛刺、锐角干涉，影响导轨的安装直线度；固定导轨的沉孔深度要控制在合理范围，保证螺栓锁紧后螺栓头不会高出导轨的上表面，避免滑块运行时和螺栓头发生碰撞。这类导轨的运行速度上限比传统无保持架导轨更高，因为滚珠之间没有相互的摩擦阻力，高速往复运行时的温升更低，长时间运行不会因为热胀冷缩导致预压变化，在高速点胶、高速 pick-and-place 这类需要频繁短行程快速往复的工位上，能有效提升设备的运行节拍，同时降低运行的噪音水平，改善车间的作业环境。
