方形凸台冲压成型冲头结构设计

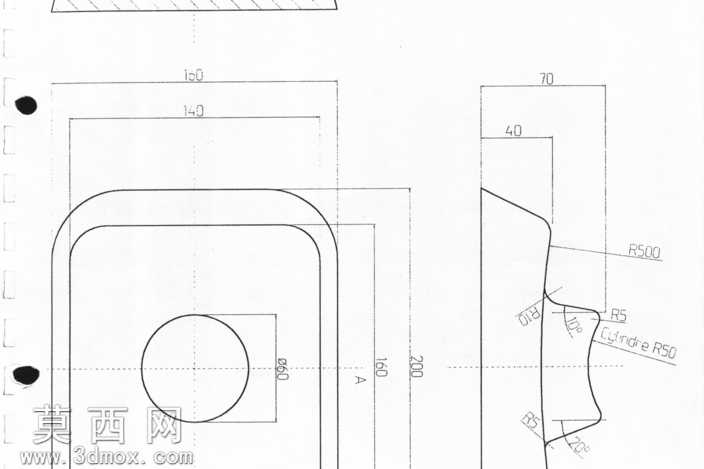

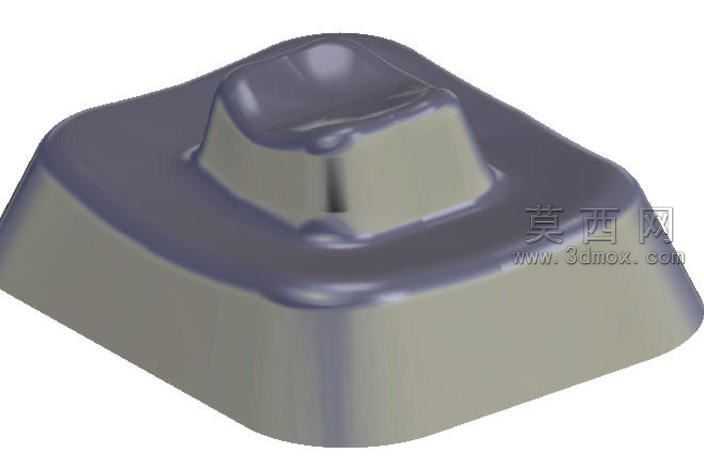

本模型为冲压成型工序所用的冲头零件，采用三维建模软件完成全参数化设计，整体结构分为底部安装基座与上部成型工作端两部分。建模过程中首先绘制底部方形基座的二维轮廓，通过拉伸特征生成基座实体，基座边缘做了圆角过渡处理，避免安装使用过程中出现应力集中导致的开裂问题，同时也能减少装配时与模座的磕碰损伤。上部成型工作端的曲面造型是本模型的设计核心，通过多截面曲面、桥接曲面等命令构建出与目标冲压件完全贴合的成型型面，型面与基座衔接处采用渐变圆弧过渡，保证冲头工作时受力均匀，不会出现应力突变的情况。模型渲染阶段采用了金属磨砂材质，还原了合金工具钢材质的真实质感，通过调整环境光与反射参数，清晰展现出成型曲面的流畅弧度与过渡细节，方便使用者直观观察型面的构造特征。结构设计上充分考虑了冲头的实际使用需求，底部方形基座可直接嵌入模座对应的安装槽内，保证冲头工作时的定位精度，不会出现偏移错位的问题；上部成型端的曲面精度严格按照冲压件公差要求设定，确保冲压成型后的零件尺寸符合设计标准。设计思路围绕冲压工序的实际工况展开，在保证成型精度的前提下尽可能简化了冲头的整体结构，降低了后续加工的难度，同时过渡圆角的设计也能有效分散冲头工作时受到的冲击力，延长冲头的使用寿命，整体模型结构完整，型面过渡顺滑，无冗余特征，可直接用于后续的模具装配模拟与加工编程参考。
