钣金类通风散热滑盖结构设计

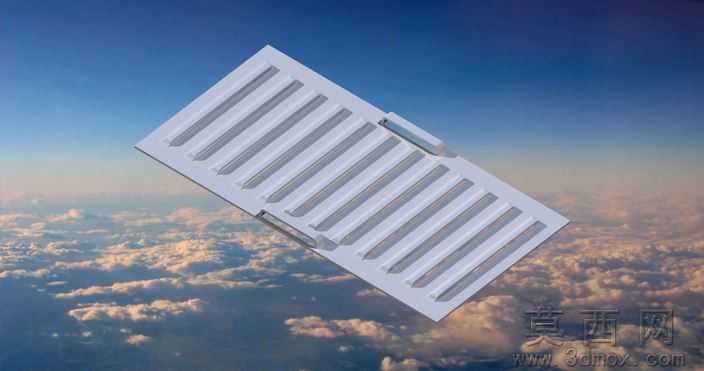

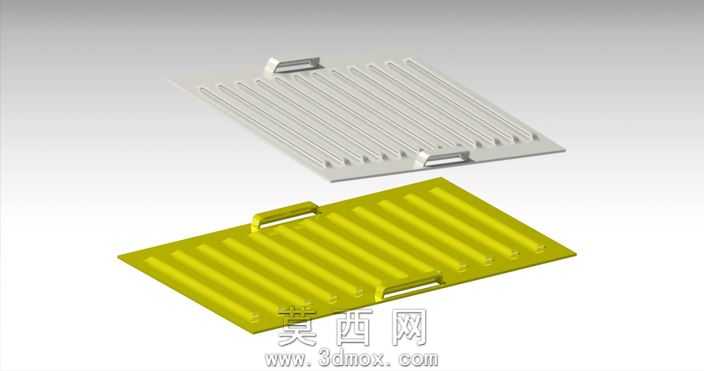

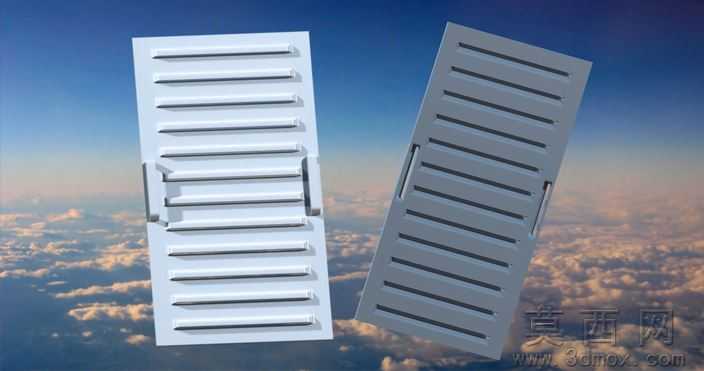

本作品为钣金材质的滑动盖板结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循钣金加工的工艺规范，对板材折弯、切口、成型特征的参数进行了精准设定，确保模型可直接对接钣金下料、折弯的生产流程。模型呈现两款不同配色的滑盖成品，分别为浅灰白色与深灰色外观，两款结构的核心尺寸完全一致，仅表面涂装效果存在区别，可适配不同设备的外观配色需求。滑盖表面均匀排布多组长条形通风槽，槽体采用等距阵列方式排布，槽边做了微小的圆角过渡处理，既避免钣金加工后的锐边划伤风险，也能保证通风散热的有效通流面积，同时提升整体外观的规整度。滑盖两侧设置有内凹式滑动导向结构，该结构与滑盖主体为一体化钣金成型，无需额外加装导向配件，既简化了装配流程，也提升了滑动结构的耐用性，滑动行程经过合理测算，可完全覆盖对应设备的开合需求，滑动过程中无卡滞、偏移的结构隐患。渲染阶段采用高空云层作为背景环境，搭配柔和的自然天光照明，精准还原了钣金表面的哑光喷涂质感，对通风槽的凹陷阴影、导向结构的立体轮廓都做了精细化的光影处理，让模型的结构特征清晰直观。设计过程中充分考量了钣金件的加工可行性，所有折弯角度均符合常规钣金折弯设备的加工范围，所有切口均无过小内角，避免激光切割或冲压加工时出现工艺难点，整体结构在保证通风散热、滑动开合核心功能的前提下，尽可能简化了加工工序，降低生产制造成本，可广泛应用于各类需要通风散热且具备开合检修需求的设备外壳部位。
