THKHSR35参数化滚珠保持架直线导轨

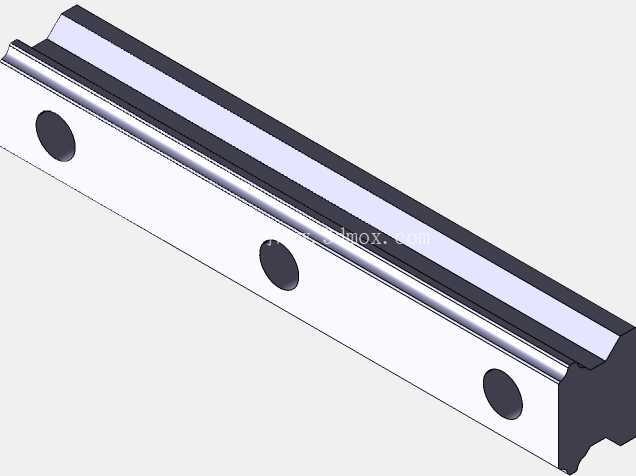

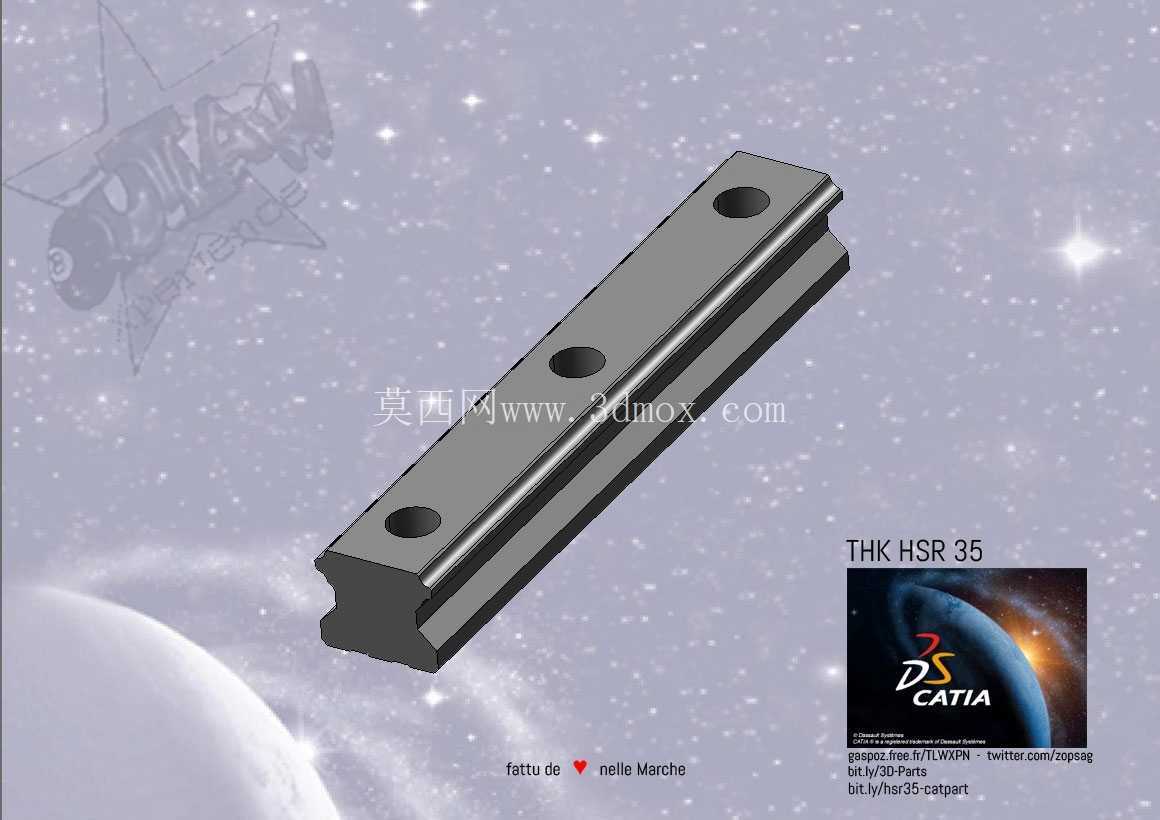

　　在自动化生产线、精密机床、半导体检测设备这类对直线运动精度有严苛要求的场景里，滚动导轨的选型直接决定了整套设备的运行稳定性与重复定位精度，HSR35规格的球保持架导轨作为中重载线性导向的常用部件，其参数化设计的三维模型能大幅缩短结构工程师的选型校核与装配设计周期。这类导轨的核心功能是为运动部件提供高精度的直线运动导向，同时承受来自垂直、水平方向的复合载荷，相比传统无保持架的滚珠导轨，带球保持架的结构能避免滚珠之间的相互摩擦碰撞，运行时的噪音更低、高速运动下的发热更小，长期运行的精度保持性也更优，适合长时间连续运行的自动化设备使用。从设计逻辑来看，这款参数化模型的核心是将导轨的核心结构尺寸做了变量关联，工程师在做方案设计时，不需要反复查阅样本手册绘制不同长度的导轨模型，只需要调整沉孔数量、首尾端距、孔距这些核心参数，就能自动生成对应规格的导轨三维实体，能快速适配不同行程的轴系设计需求。比如在做立式加工中心的Z轴导向设计时，需要根据行程长度确定导轨的总长度，同时要匹配滑块的安装位置、行程末端的缓冲预留空间，参数化模型可以直接调整孔数来改变导轨总长，自动匹配标准THK导轨的端距、孔距参数，避免手动建模时出现孔位错位、安装尺寸不符合样本的问题。

　　从安装边界来看，HSR35属于35规格的宽幅导轨，其导轨截面的宽度、高度都遵循行业通用的标准尺寸，安装沉孔的尺寸、孔距也符合通用安装规范，在做设备安装面设计时，不需要额外调整安装孔的布局，能直接和同规格的其他品牌导轨做安装互换，降低设备的供应链适配成本。导轨的安装面需要保证足够的平面度，通常安装基面的平面度公差需要控制在每米0.02mm以内，才能保证导轨安装后的直线度，避免强行锁附导致导轨变形、运行卡顿的问题。在实际应用场景中，这类导轨常被用在桁架机械手的水平行走轴、点胶设备的运动平台、激光切割机的横梁导向、检测设备的平移工作台等部位，不同场景下对导轨的长度、安装孔位的要求差异较大，参数化的模型可以快速适配不同的安装需求，比如短行程的精密检测平台可能只需要2个安装沉孔的短导轨，而长行程的桁架机械手可能需要十余个安装沉孔的长导轨，通过参数调整就能快速生成对应模型，不需要逐个绘制孔位、反复核对尺寸。

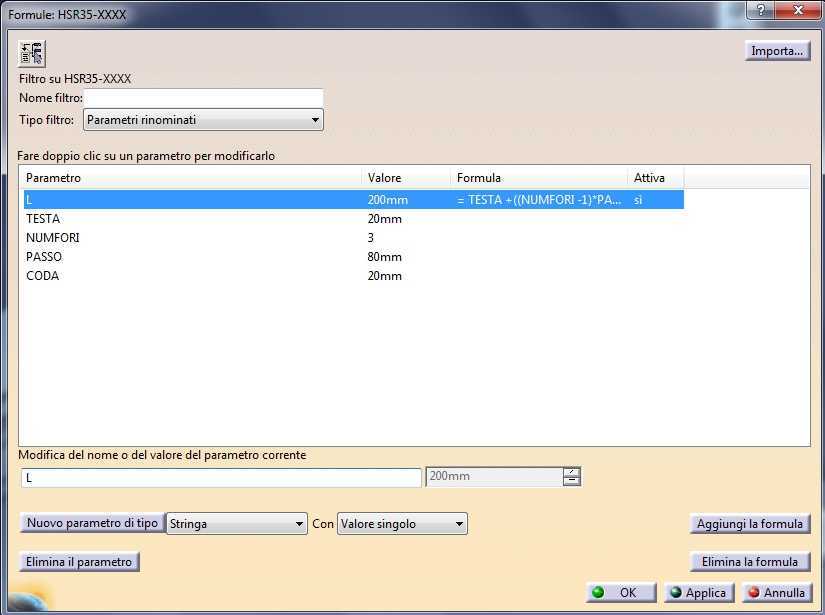

　　从结构特性来看，球保持架的设计让滚珠在循环过程中始终被保持架分隔，不会出现滚珠之间的挤压摩擦，在高速往复运动的工况下，能有效降低导轨的运行阻力，减少润滑脂的流失，延长维护周期，相比传统无保持架的导轨，其高速运行时的噪音能降低5-10分贝，适合对噪音控制有要求的车间生产环境。在建模逻辑上，这款模型将导轨的头部端距、尾部端距、标准孔距、安装沉孔的直径与深度、导轨的截面轮廓都做了参数约束，调整孔数参数时，导轨的总长度会自动计算为头部端距+尾部端距+（孔数-1）*标准孔距，同时所有安装沉孔会自动均匀排布在导轨的中心线上，不会出现孔位偏移、尺寸错误的问题，工程师在做装配设计时，可以直接将模型调入装配体，根据设备的行程需求快速调整导轨长度，直接用于安装干涉检查、行程模拟，不需要额外修正模型尺寸。

　　需要注意的是，在使用这类参数化模型做结构设计时，要确认导轨两端的预留长度是否满足滑块的行程需求，避免滑块运行到行程末端时脱出导轨，同时要预留足够的空间安装导轨端盖、润滑附件以及行程限位开关，这些安装边界在模型里都做了对应的尺寸还原，能直接用于装配校核。在重载工况下使用时，还需要根据负载大小核算导轨的额定静载荷、额定动载荷，确认所选的导轨规格是否满足负载要求，HSR35规格的导轨额定动载荷能满足多数中重载自动化设备的导向需求，搭配同规格的滚珠滑块使用时，能实现0.003mm以内的重复定位精度，满足精密加工、精密检测类设备的精度要求。
