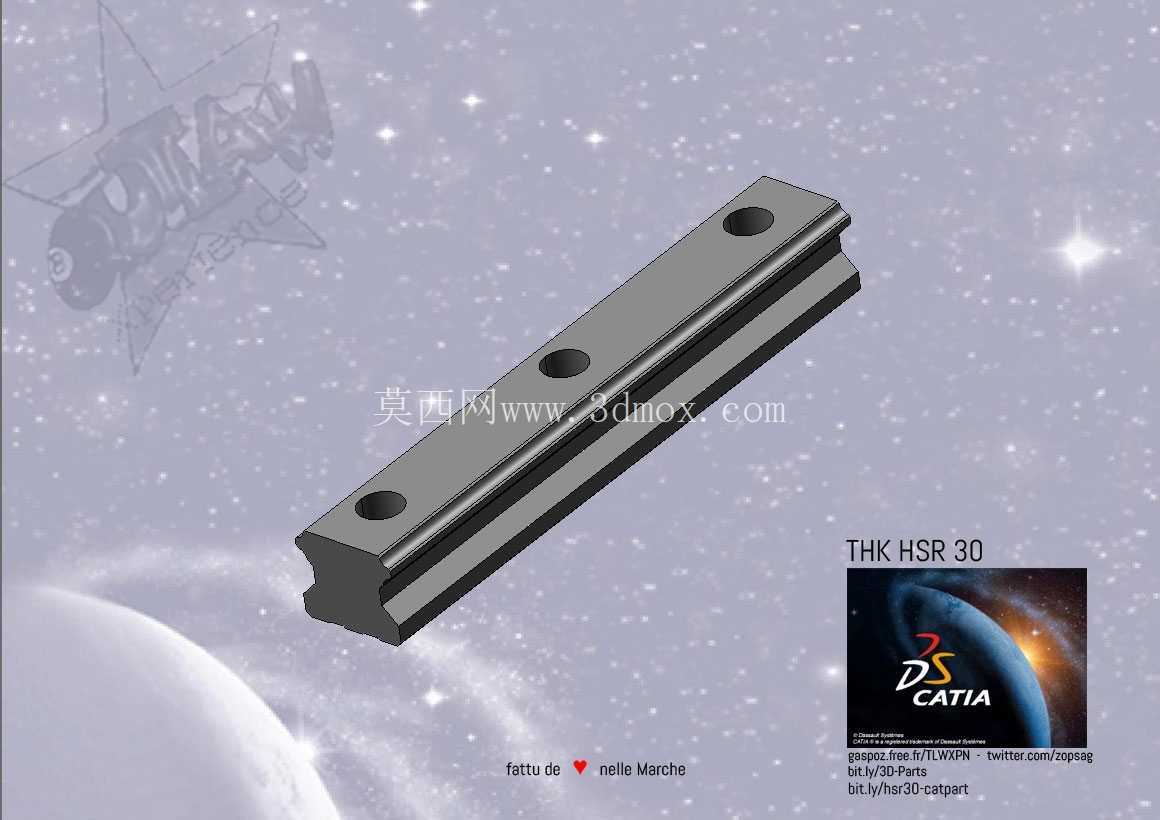

THK HSR30参数化球保持架直线导轨结构

　　在各类需要高精度直线往复运动的工业设备场景中，这类带球保持架的LM导轨是核心导向承载部件，常见于数控加工工作台、自动化装配线滑台、精密检测设备位移机构、工业机器人行走轴等位置，承担承载负载同时保障运动直线度、降低摩擦阻力的作用，相比传统无保持架的滚珠导轨，球保持架结构能避免滚珠之间的相互摩擦碰撞，运行噪音更低、高速运动时的平稳性更好，长期运行的精度保持性也更具优势。

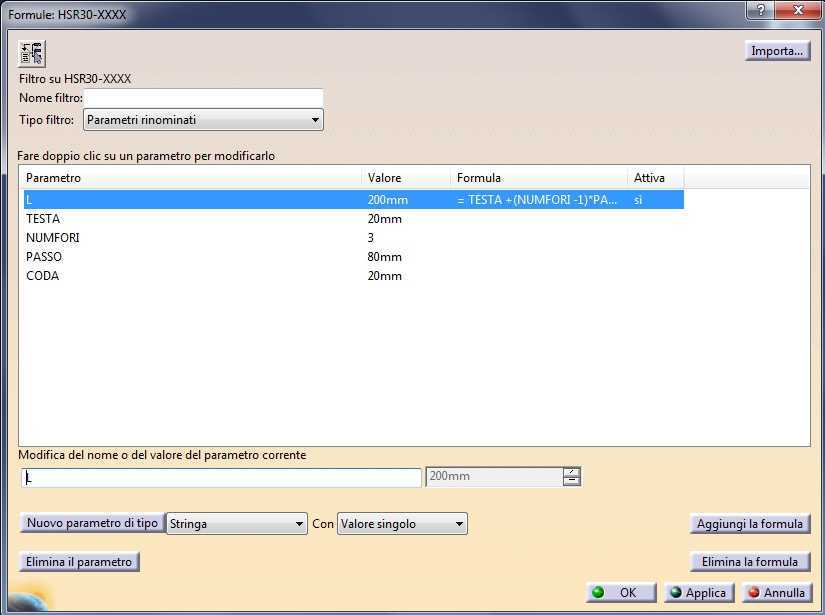

　　从结构设计逻辑来看，这款HSR30规格的导轨采用全参数化建模思路，建模过程中把沉孔数量、导轨总长度、端部沉孔距端面距离、安装孔节距这些核心尺寸都设置为可调整变量，实际选型应用时，只需要调整沉孔数量就能自动匹配对应长度的导轨模型，不需要重复绘制不同长度规格的导轨文件，能大幅提升设备设计阶段的选型建模效率。导轨的安装基准面做了明确的结构区分，其中一侧为精密研磨的定位基准边，安装时靠紧设备安装面的定位台阶即可快速完成导轨的直线度找正，降低现场安装调试的难度。

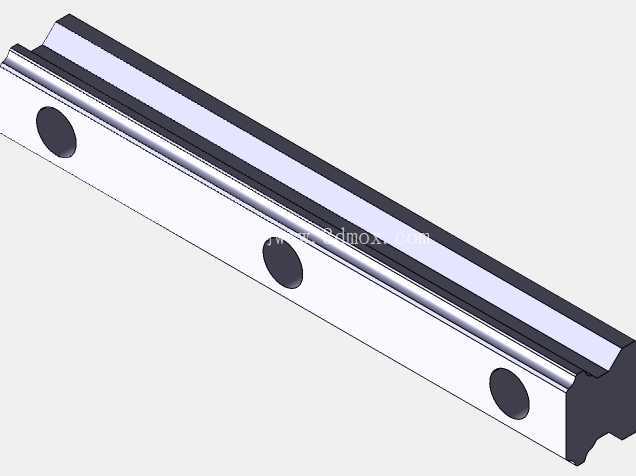

　　导轨本体采用合金钢材质的一体化轧制结构，滚道面经过淬硬处理，表面硬度达到适配长期滚动摩擦的要求，滚道截面为适配滚珠接触的圆弧沟槽，和滑块内部的滚珠形成四点接触结构，能同时承受径向载荷、反径向载荷以及双向的横向力矩载荷，在单根导轨搭配单个滑块的使用场景下，也能具备不错的抗倾覆能力，适合安装空间受限、无法布置双导轨平行导向的紧凑结构中。导轨上的安装沉孔为标准沉头结构，适配对应规格的内六角圆柱头螺钉，沉孔深度经过精准设计，螺钉锁紧后头部不会高出导轨上表面，避免干涉滑块在导轨全行程内的顺畅运动，两端的沉孔距端面距离、中间安装孔的节距都遵循THK标准规格尺寸，和市面同规格的安装尺寸完全兼容，替换现有设备上的同类型导轨时不需要重新加工设备安装面的孔位。

　　实际应用选型时需要注意安装边界的预留，导轨两端要预留足够的空间安装行程限位块以及端防尘部件，滑块的安装面要和导轨基准面保持平行，安装螺钉的锁紧扭矩要符合对应规格螺钉的推荐扭矩值，避免锁紧力过大导致导轨产生形变影响运行精度。参数化模型的变量设置覆盖了常规应用的所有长度规格，从短行程的精密滑台用短导轨，到长行程的龙门设备用长导轨，都可以通过调整参数快速生成对应模型，不需要额外修改滚道、安装孔的细节结构，模型的滚道轮廓、安装孔位置、倒角细节都和实物保持一致，导入装配体后不会出现干涉问题，能直接用于设备的整体装配干涉检查、运动仿真模拟，也可以基于这个模型快速生成对应的工程图纸，用于指导安装加工。

　　这类带保持架的导轨在高速运行场景下的优势尤为明显，保持架会把每颗滚珠均匀分隔开，滚珠在循环过程中不会发生相互挤压碰撞，高速往复运动时的温升更低，润滑脂的保持效果更好，维护周期比普通无保持架导轨更长，在无尘车间、洁净室这类对粉尘产生量有严格要求的应用场景中，更低的磨损量也能减少微粒产生，适配洁净环境的使用要求。建模过程中对导轨的端部倒角、安装孔口倒角、滚道边缘的退刀结构都做了还原，这些细节结构虽然不直接影响导轨的主要性能，但在装配仿真、工程图导出时能避免出现不符合实际加工工艺的结构错误，让三维模型更贴近真实零件的加工状态，减少后续生产加工环节的工艺确认成本。
