填料箱与腺装配结构三维建模设计

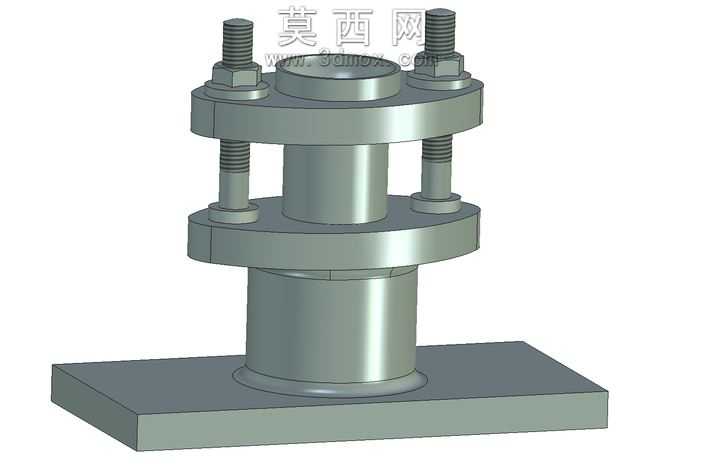

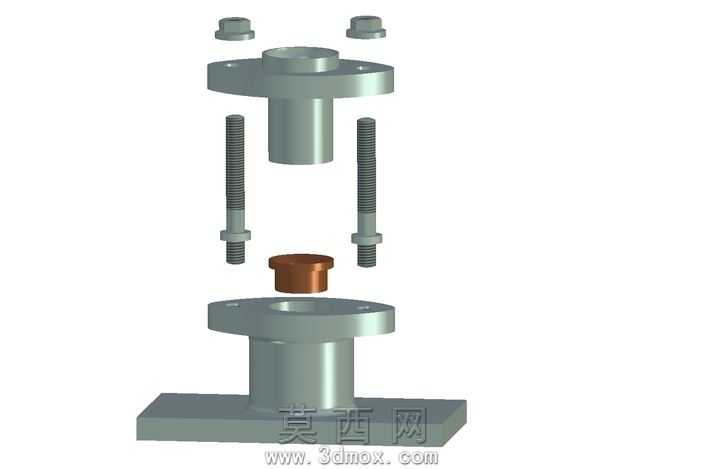

本作品为填料箱与腺装配结构的三维建模成果，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各零件的装配公差合理性，从底部安装底座开始逐步向上搭建各层级结构。底部安装底座采用矩形平板结构，建模时预留了足够的安装支撑面，边缘做了轻微倒角处理避免锐边，底座与下方接触的支撑面保持完全平行，保证后续装配后的整体垂直度。底座上方为下法兰盘结构，法兰盘与中心筒体采用一体化建模逻辑，保证两者的同轴度公差符合机械装配要求，中心筒体为等径圆柱结构，内外壁均做了光滑处理，模拟实际加工后的表面质感。向上依次设置中间压盖、上法兰结构，四根对称分布的螺柱紧固件贯穿上下法兰，每根螺柱配套六角螺母与垫片，建模时严格按照螺纹标准绘制螺柱的外螺纹结构，螺母的六角外形与螺纹孔也做了对应匹配，保证虚拟装配时无干涉问题。中间压盖与中心筒体的配合面采用间隙配合的尺寸设定，模拟实际填料压紧结构的活动余量，压盖上下表面均保持平面度要求，保证压紧时受力均匀。整体材质采用金属碳钢质感，渲染时赋予哑光金属材质，适当调整粗糙度参数模拟实际机加工零件的表面效果，各零件的边缘均做了符合工艺要求的微小倒角，避免应力集中问题。建模过程中对所有装配关系做了干涉检查，确认螺柱与法兰孔、压盖与筒体、螺母与法兰面之间均无不合理干涉，各运动预留间隙符合机械设计规范，整体结构对称规整，四根螺柱沿圆周均匀分布，保证压紧力可以均匀作用在填料区域，满足密封类结构的受力设计要求。
