固定式中心对位铁边机工装结构设计

项目分类:通用机械零部件 发布时间:2016-03-10 ID:80718
  • 固定式中心对位铁边机工装结构设计
  • 固定式中心对位铁边机工装结构设计
  • 固定式中心对位铁边机工装结构设计
  • 固定式中心对位铁边机工装结构设计
  • 固定式中心对位铁边机工装结构设计
  • 固定式中心对位铁边机工装结构设计

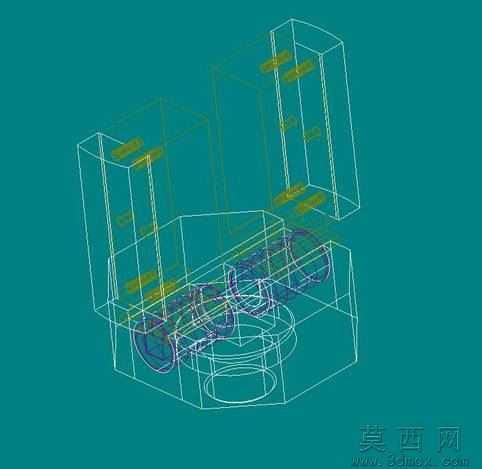

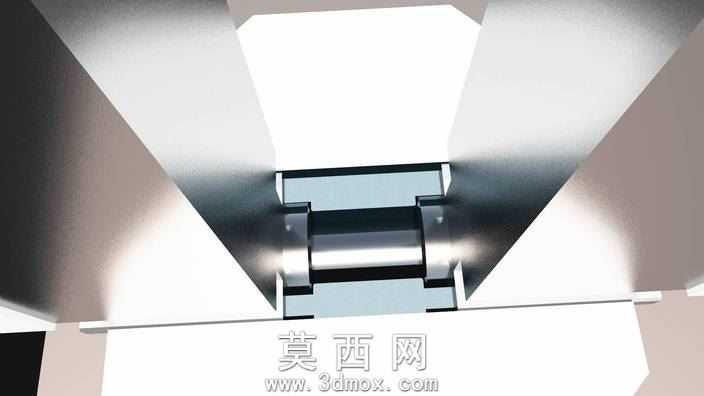

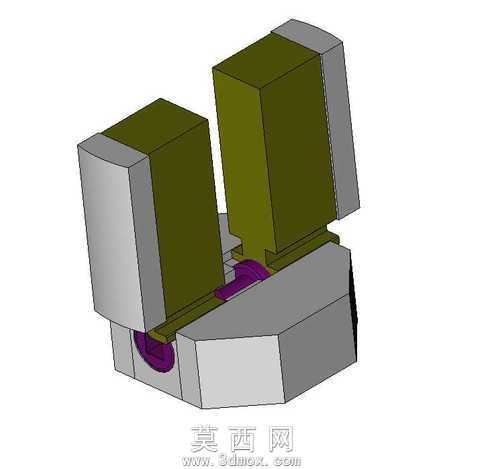

本模型采用三维参数化建模方式完成整体结构搭建,建模过程中严格遵循机械工装的装配公差规范,对各部件的配合间隙、安装基准进行了精准定义,确保虚拟装配状态下无干涉问题。模型整体采用上下分体式结构设计,上部为对称式U型夹持基座,两个竖直臂采用等厚矩形截面设计,内侧预留工件容纳空间,臂体边缘做了圆角过渡处理,既消除了应力集中隐患,也提升了操作过程中的安全性。下部为六边形安装底座,底座侧面设置有锁紧调节旋钮结构,可通过旋钮的旋进旋出控制上部夹持臂的中心间距,实现不同规格铁边工件的中心对位装夹需求。材质渲染阶段,上部夹持臂采用哑光金属不锈钢材质,调整了金属粗糙度与反射参数,还原了不锈钢构件的磨砂质感;下部底座采用深蓝色喷塑金属材质,模拟工业工装表面的喷塑防护层效果,旋钮部件采用亮面金属材质,通过材质差异清晰区分不同功能部件。结构设计上充分考虑了实际使用场景的操作便捷性,整体重心集中在下部底座区域,保证装夹作业时的设备稳定性,上部U型开口的尺寸经过反复校核,可适配常见厚度的铁边类工件加工需求,中心对位结构采用同轴度基准设计,确保装夹后工件的中心位置精度满足铣边、倒角等加工工序的要求。建模过程中对所有活动部件的运动行程进行了参数化约束,可通过修改关键参数快速调整夹持范围,适配不同的加工场景,各连接部位的螺纹结构、定位销孔均按照机械设计标准进行了1:1还原,可直接导出工程图用于实际生产加工参考。
