L型带加强筋支撑座结构设计

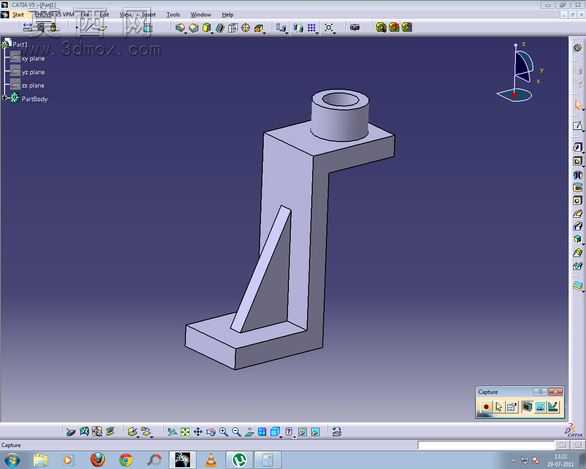

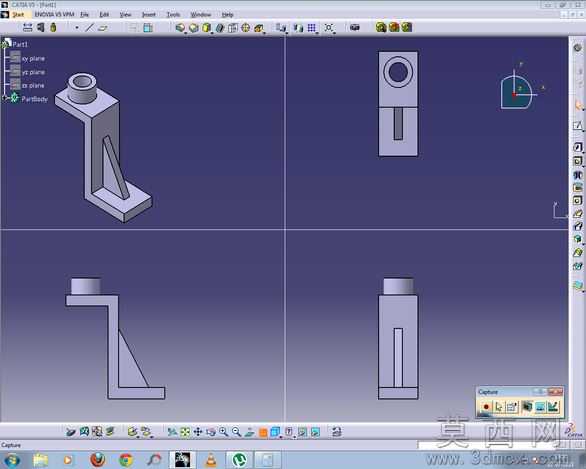

本作品为L型支撑类机械构件的三维建模设计，整体采用直角弯折的L型主体结构，底部设置水平安装基座，上部延伸出水平承载平台，平台顶面集成同轴圆筒状安装孔位，可用于配套轴类零件的插接定位或紧固件的穿设固定。建模过程中首先通过草图绘制确定各部分的轮廓尺寸，利用拉伸特征生成底部基座、竖直支撑臂与上部承载平台的基础实体，针对竖直臂与水平基座的连接区域，添加三角形加强筋结构，通过筋特征命令完成建模，有效提升构件整体的抗弯折性能与结构稳定性，避免受力时连接部位出现应力集中导致的变形断裂问题。上部的圆筒结构采用拉伸凸台搭配拉伸切除的方式完成内孔的构建，保证内孔的同轴度与尺寸精度，可满足配套零件的装配公差要求。整体建模过程严格遵循机械设计的工艺合理性，所有棱边均做了适当的圆角过渡处理，既可以减少加工过程中的应力集中问题，也能避免尖锐边角造成的装配划伤风险。材质设定上选用常用的工业结构钢材质，渲染时还原金属材质的哑光质感，清晰呈现各部分的结构衔接关系，整体结构简洁实用，可直接应用于各类工业设备的辅助支撑场景，也可作为机械结构教学的典型案例，帮助学习者掌握支撑类零件的建模思路与加强筋结构的设计应用方法，建模过程中对各特征的参数均做了合理设置，保证模型可直接导出用于后续的工程图生成或3D打印、数控加工等生产环节。
