十字槽盘头螺钉多规格紧固件三维结构

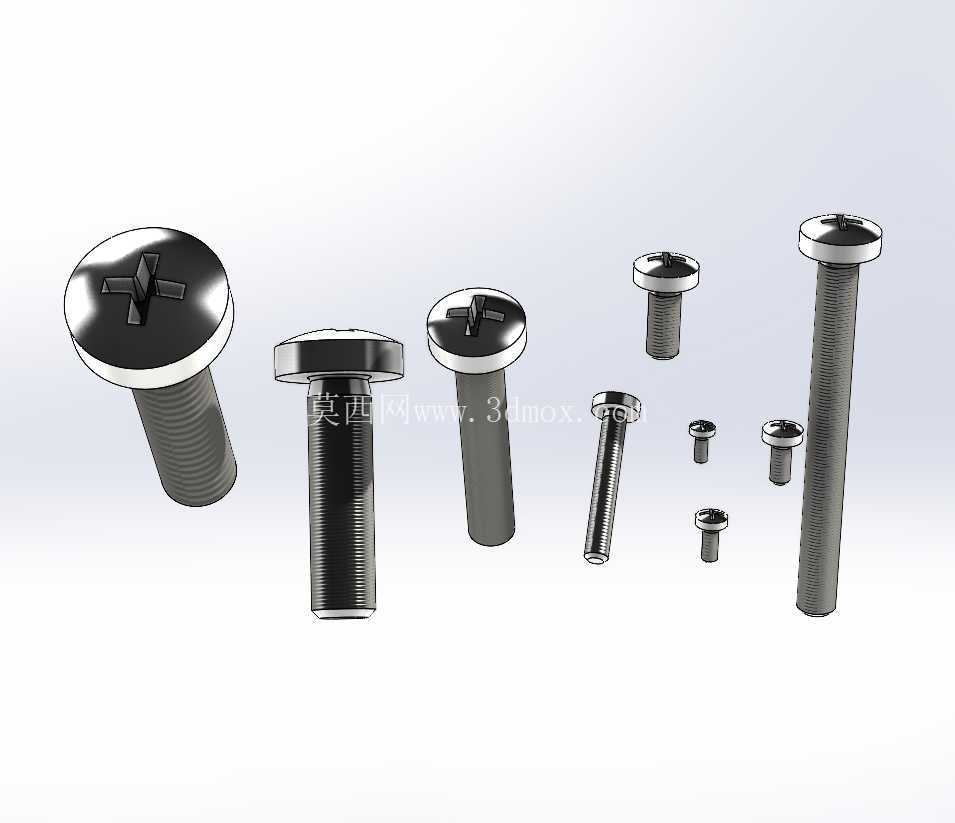

　　这套螺钉结构覆盖M1.6、M2、M2.5、M3、M4、M5、M6、M8、M10等常用规格，主要面向仪器仪表、小型机电设备、控制柜、钣金护罩、塑料壳体、阀门组件及自动化夹具中的可拆卸连接场景。盘头形式的螺钉在装配时不需要在被连接件表面加工沉孔，头部直接贴合安装面，适合薄板、型材、塑料件以及空间受限、不宜进行锪孔加工的部位。十字槽驱动方式在手动螺丝刀、电动批头和流水线紧固作业中都具有较好的通用性，槽口对中方便，批头置入后能够传递稳定扭矩，是小规格紧固件中应用非常广泛的一种头部结构。

　　从结构设计角度看，模型将盘头、十字槽、螺杆和外螺纹作为完整零件表达，不同直径规格之间保持一致的头部比例关系和螺纹特征逻辑。盘头顶面为圆形承压面，头部高度相对较低，装配后外露轮廓圆滑，既能够提供足够的压紧面积，又不会在设备外观面形成突兀的高凸台。十字槽位于头部中心，槽形深度与头部直径相匹配，过深会削弱头部强度，过浅则容易造成批头打滑或槽口损伤，因此在建模时需要兼顾驱动可靠性和头部材料余量。螺杆部分采用连续外螺纹，端部形态适合旋入预制螺纹孔、螺母或自攻适配孔位，螺纹牙型、螺距和公称直径之间的对应关系可直接用于干涉检查与装配校核。

　　在实际设备中，这类螺钉常用于外壳盖板固定、电气元件安装、传感器支架连接、气动辅件固定、仪器面板装配以及轻型机械零部件的定位压紧。选用盘头螺钉时，工程师通常先确认被连接件的总厚度、螺纹旋合深度、安装空间和所需预紧力，再决定螺杆长度与公称直径。由于盘头承压面位于工件外侧，安装孔只需留出螺杆通过间隙，孔边与头部外径之间应保留足够接触宽度，避免头部压入孔内或局部压强过大。对于钣金件和塑料壳体，若基材较薄或表面抗压能力有限，可配合平垫圈分散压紧力；对于需要频繁拆卸的维护部位，盘头十字槽结构能够降低工具对准难度，提高现场装配和检修效率。

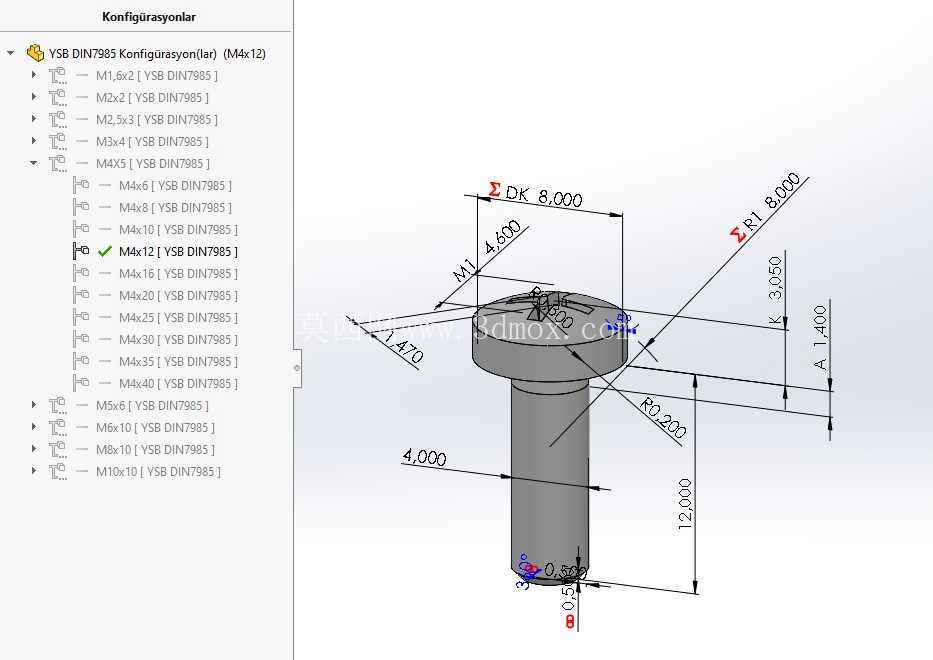

　　三维建模过程中，多规格螺钉不宜只做单一尺寸缩放，因为螺纹螺距、头部直径、槽口宽度和杆部长度并不按同一比例线性变化。合理做法是按规格建立参数关系，将公称直径作为主驱动参数，分别控制头部外径、头部高度、槽口尺寸、螺纹长度和螺杆长度。螺纹区域可采用真实牙型或简化纹理表达：用于外观展示和装配评审时，真实牙型能够更清楚地反映啮合状态；用于大型设备总装时，可适当简化牙型以控制模型规模。无论采用何种表达深度，头部与螺杆的同轴度、螺纹起始位置、端部边界以及盘头底面都应保持准确，因为这些几何要素直接影响虚拟装配中的孔位对齐、接触面贴合和工具操作空间判断。

　　安装边界方面，盘头螺钉装配后需要在头部上方保留螺丝刀或电动批头的直线操作空间，侧向也应避免相邻筋位、凸台或管线干涉批头握持。十字槽方向对装配约束影响较小，但在自动化送钉和视觉定位场景中，槽口方向可能影响批头吸附与入槽判断，因此设备布局时仍需关注螺钉周围的开放空间。对于成排布置的盖板螺钉，头部外径决定了孔间距下限，螺杆直径决定过孔尺寸，螺纹旋合长度则关系到连接可靠性。模型把多种规格集中呈现，便于设计人员在同一场景下对比头部大小、杆部长度和螺纹比例，也便于在选型时快速判断某一规格是否满足板厚、孔位和紧固力的综合要求。

　　这类紧固件虽然单件体积小，但在整机中数量多、分布广，其尺寸一致性会直接影响装配效率和后期维护。标准化的盘头十字槽螺钉结构能够与常用工具、孔系设计和采购体系良好衔接，在三维设计阶段将其准确放入装配体，可以提前发现头部碰撞、孔位偏小、螺纹旋合不足、工具无法垂直进入等问题，从而减少样机阶段的返工。
