德标弓形带螺销起重卸扣三维结构

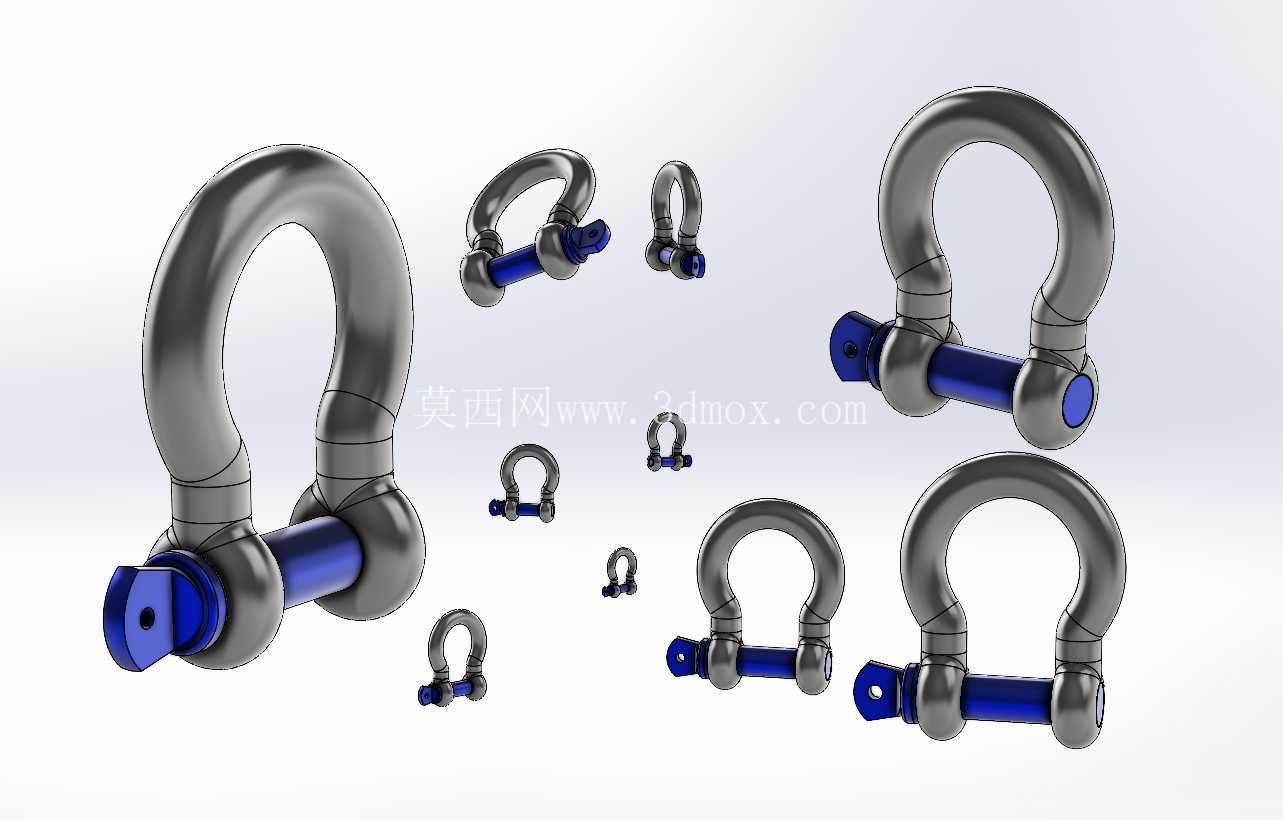

　　这套模型呈现的是起重吊装系统中常见的弓形卸扣，主体由U形弯环、横向销轴、端部锁紧螺母及防松开口销组成，规格覆盖M5至M90，对应从轻小型工装吊挂到重型设备吊装的多级承载需求。在现场使用时，卸扣通常布置在钢丝绳索具、合成纤维吊带、链条吊索与被吊工件吊耳之间，作为可快速拆装的中间连接件；车间内搬运机床床身、钢结构件、压力容器分段、港口吊运集装箱附件、风电安装中连接吊梁与索具，都会用到这类构件。它的核心作用是把索具端部的环眼可靠约束在弯环内侧，再通过销轴穿过两侧耳孔形成封闭承载回路，避免吊装过程中索具滑脱。

　　从结构思路看，弓形截面相比直边D形卸扣，在环内侧具有更大的包容空间，能够同时容纳多根吊带或较粗的钢丝绳环眼，弯弧过渡也使载荷在环体上的分布更平滑，减少耳孔与弯段交界处的应力集中。模型中弯环采用圆截面锻件形态，表面为锻造后的圆滑过渡，没有尖锐转角；两支耳板同轴加工销轴孔，孔端与销轴头部、螺母承压面保持贴合。销轴为带肩圆柱结构，一端为加大头部并开设开口销孔，另一端加工外螺纹，装配后由六角螺母锁紧，再穿入开口销防止螺母在振动、反复装卸工况下回转松动。

　　建模时需要重点控制几处装配边界：两耳板内侧面之间的净宽决定可容纳索具环眼的总厚度，销轴直径决定与吊耳孔、索具套环的配合尺寸，弯环内侧净空高度影响多股索具弯折后的排布空间。销轴穿入方向应保证螺母端位于便于工具操作的一侧，开口销安装后需掰开尾脚，避免作业中脱出。弯环中心与销轴轴线构成的承载平面应与合力方向一致，侧向扭转、横向斜拉都会使耳孔边缘和销轴产生附加弯曲，因此在三维布置校核中，应检查索具夹角、卸扣转动自由度以及相邻构件是否干涉。

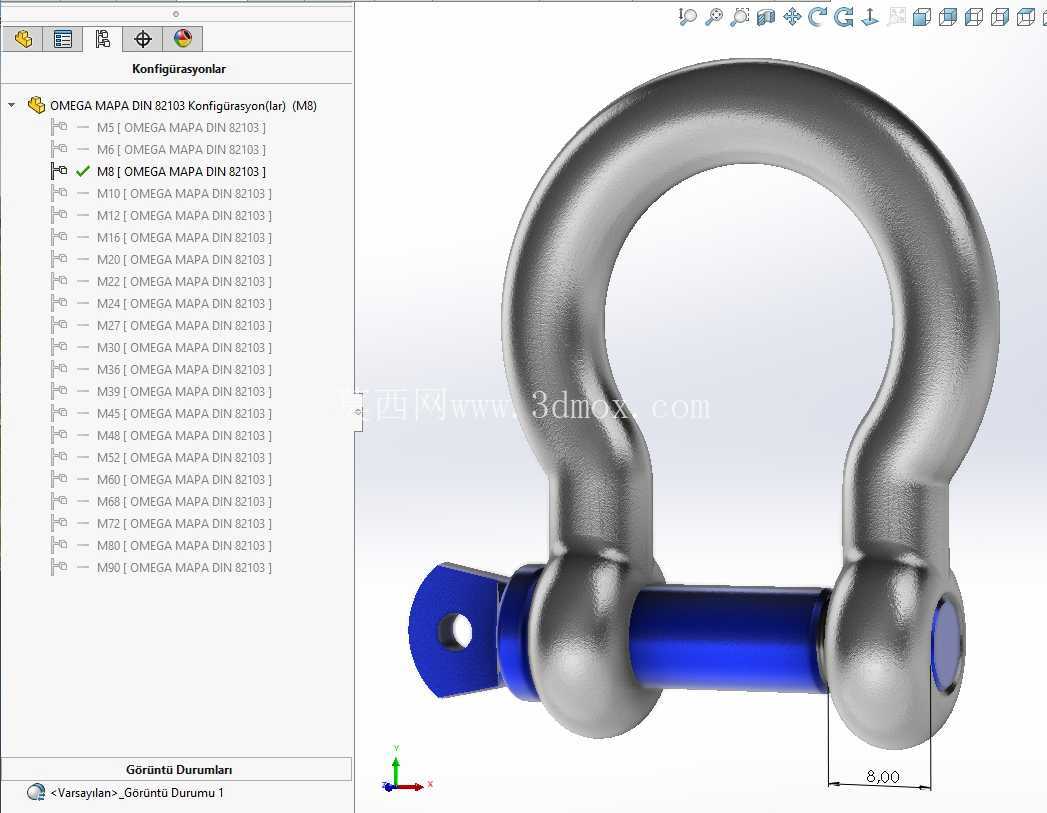

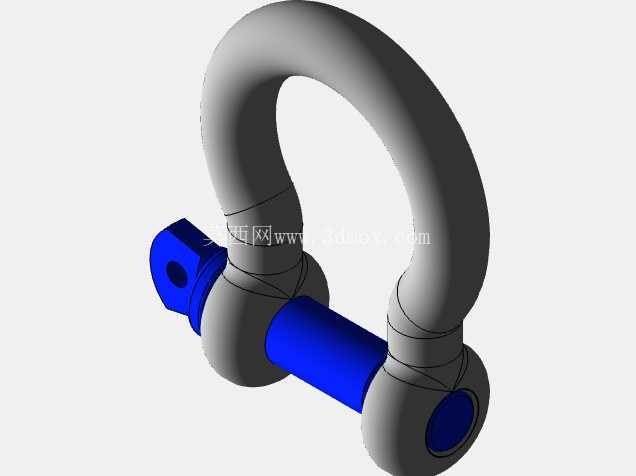

　　外形上，U形弓背向上拱起，两耳向下平行延伸，销轴横向贯穿；模型中蓝色部分对应销轴与锁紧区域，金属灰部分为锻制弯环，色彩区分便于装配评审时识别拆装路径。端部螺母采用六角外形，适合标准扳手施加预紧力矩；销轴头部的小孔用于安装防松件，这一细节在维修拆解和安全巡检中十分关键。尺寸系列从M5到M90并不只是螺纹规格变化，弯环截面直径、耳板中心距、弓顶内半径、销轴长度和螺母高度均随载荷等级同步放大，设计时应保持各部分强度比例协调，避免出现销轴过强而弯环先屈服，或耳板孔挤压不足的情况。

　　在工程应用中，选型不能只看螺纹标称，还要结合额定载荷、吊装角度、冲击系数和索具数量综合判断。单肢竖直悬吊时，卸扣主要承受沿销轴径向的拉力；双肢或四肢索具展开后，合力方向变化会使弯环内侧受压、外侧受拉，销轴同时承受弯曲和剪切。若吊带在弓背内多点接触，应确认弯弧半径不会造成吊带过小弯折；若与钢链连接，则需检查链环端部与耳板内侧是否发生卡滞。模型把这些零件按实际装配关系建立，能够用于吊具方案布置、干涉检查、维护拆装演示以及非标吊耳配套设计，帮助结构人员在方案阶段看清封闭承载路径、锁紧方式和现场安装空间。
