五轴桥式切割加工设备环形法兰端盖

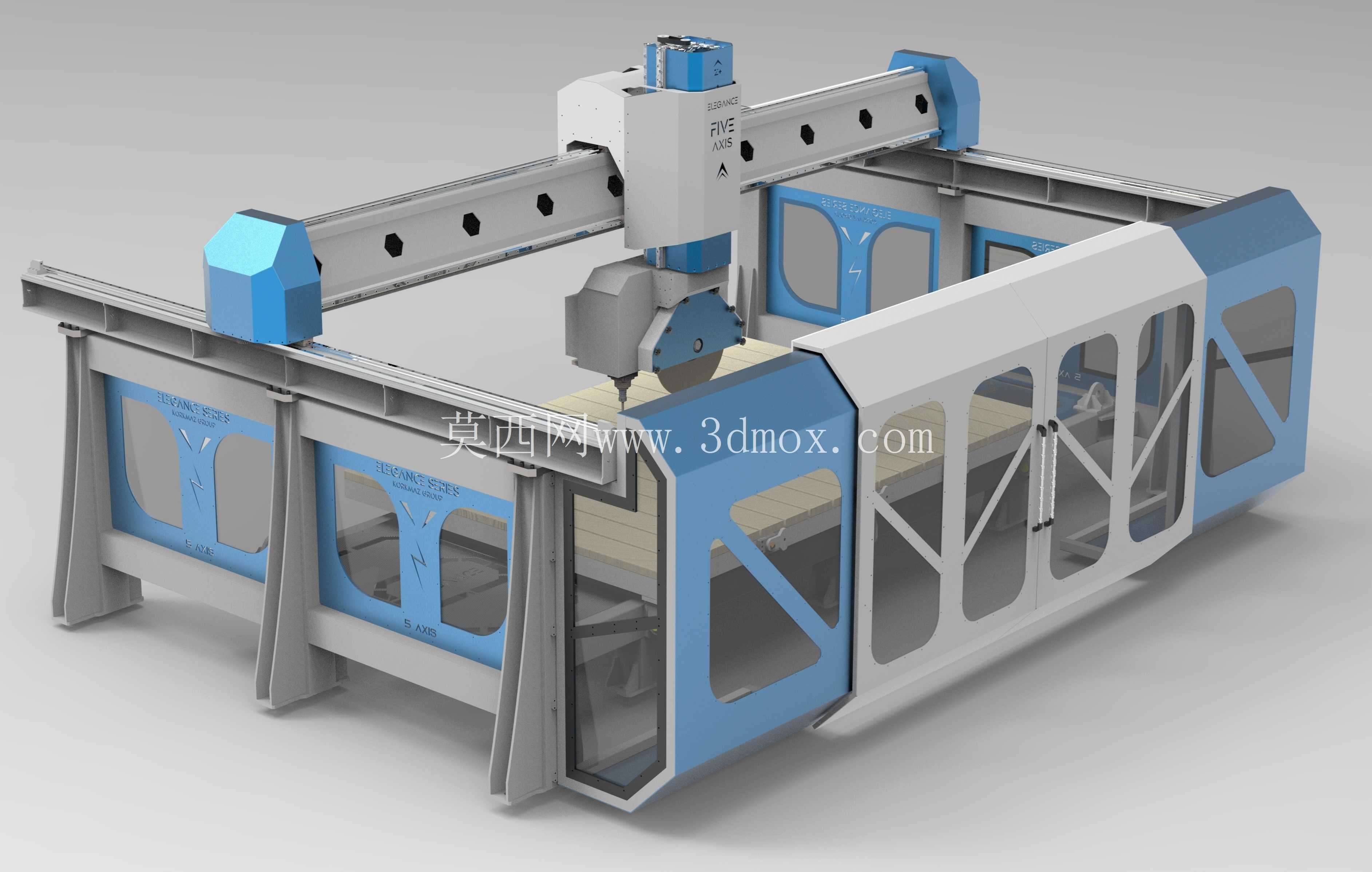

　　这套桥式五轴切割单元的三维结构，围绕大尺寸板材与厚壁型材的高精度复合加工需求搭建，整体采用龙门桥式布局，将X向长行程运动副布置在设备两侧的高架支撑梁上，横梁沿纵向导轨完成Y向进给，切割头搭载在横梁滑座上，同时集成C轴360度无限回转与A轴0至90度摆角功能，可一次性完成工件平面、斜面、曲面、异形坡口以及多方位孔槽的连续加工，无需二次装夹找正，大幅减少厚板、异形件加工过程中的工序周转时间。设备的有效加工覆盖区域达到3500mm×2500mm，Z向垂直行程预留600mm，能够容纳大尺寸工装夹具与厚度较高的待加工工件，既可以应对碳钢、不锈钢等金属厚板的等离子、火焰切割作业，也可适配复合材料、石材、保温板材等非金属材料的锯切、铣削加工，在重型钢结构制造、船舶分段下料、工程机械构件加工、大型模具粗加工以及环保设备筒体板材预制场景中都有广泛应用。

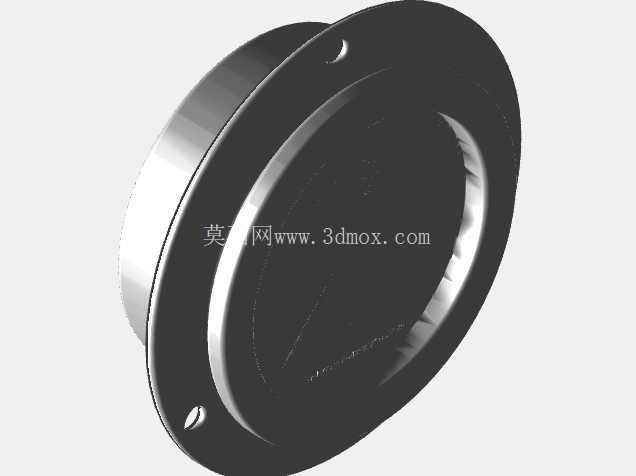

　　图中呈现的环形法兰端盖，是该五轴切割设备主轴摆头部位的核心防护与安装基准件，整体采用带翻边的盘类结构设计，大直径法兰盘沿圆周均布沉头安装孔，可直接贴合固定在摆头壳体的对接端面上，孔位位置经过同轴度校核，装配后能够保证端盖与主轴回转中心的同轴误差控制在极小范围内，避免高速回转过程中出现偏心振动。端盖内侧设计有阶梯式止口，分别对应主轴轴承外圈、密封组件以及防护衬套的安装定位，各段止口的直径公差按照过渡配合要求设定，既保证零件装配时的定位精度，也方便后期维护拆解。外侧延伸的筒状翻边可以包覆摆头前端的外露传动部件，阻挡切割过程中飞溅的金属熔渣、粉尘以及切削冷却液进入主轴内部，端面预留的环形槽位可嵌入密封圈与防尘毡条，形成多重密封防护。

　　从整机设计思路来看，桥式结构相比传统悬臂式布局，两侧支撑点对称分布，横梁在全行程移动过程中受力均匀，刚性衰减幅度更小，即使在3.5米的长行程端点位置，切割头的进给抖动量也能控制在工艺允许范围内，保证大尺寸工件边缘的切割坡口精度。15kW主切割电机提供足够的输出扭矩，搭配7.5kW液压工作台，可实现工件的自动夹紧、工位微调以及辅助顶升，工作台面采用格栅式支撑结构，承重能力达到85单位载荷，切割过程中产生的熔渣可直接透过格栅落入下方渣斗，清理维护十分便捷。设备还配置了真空工件移除功能，加工完成后可通过真空吸附装置快速拾取成品工件，转移至下料工位，减少人工搬运重型板材的劳动强度，也避免吊装过程中磕碰已加工完成的切口表面。

　　安装边界方面，设备整机落地需要预留超出加工行程的检修空间，两侧纵向导轨的基础需要做预埋钢板处理，保证水平度误差符合安装规范，环形端盖作为主轴端的防护零件，其外圆直径与摆头壳体的安装孔位完全匹配，装配时无需额外修改连接件，更换密封件时只需拆卸端盖圆周的紧固螺丝即可露出内部密封腔，维护流程简洁。整套结构在建模过程中完整还原了各运动部件的行程干涉关系，可直接用于设备的装配校验、加工路径模拟以及现场安装指导，帮助结构工程师在选型阶段快速核对设备占地空间、加工能力与现场工件的适配性，规避布局设计阶段的干涉风险。
