龙门式光纤数控金属板材切割设备

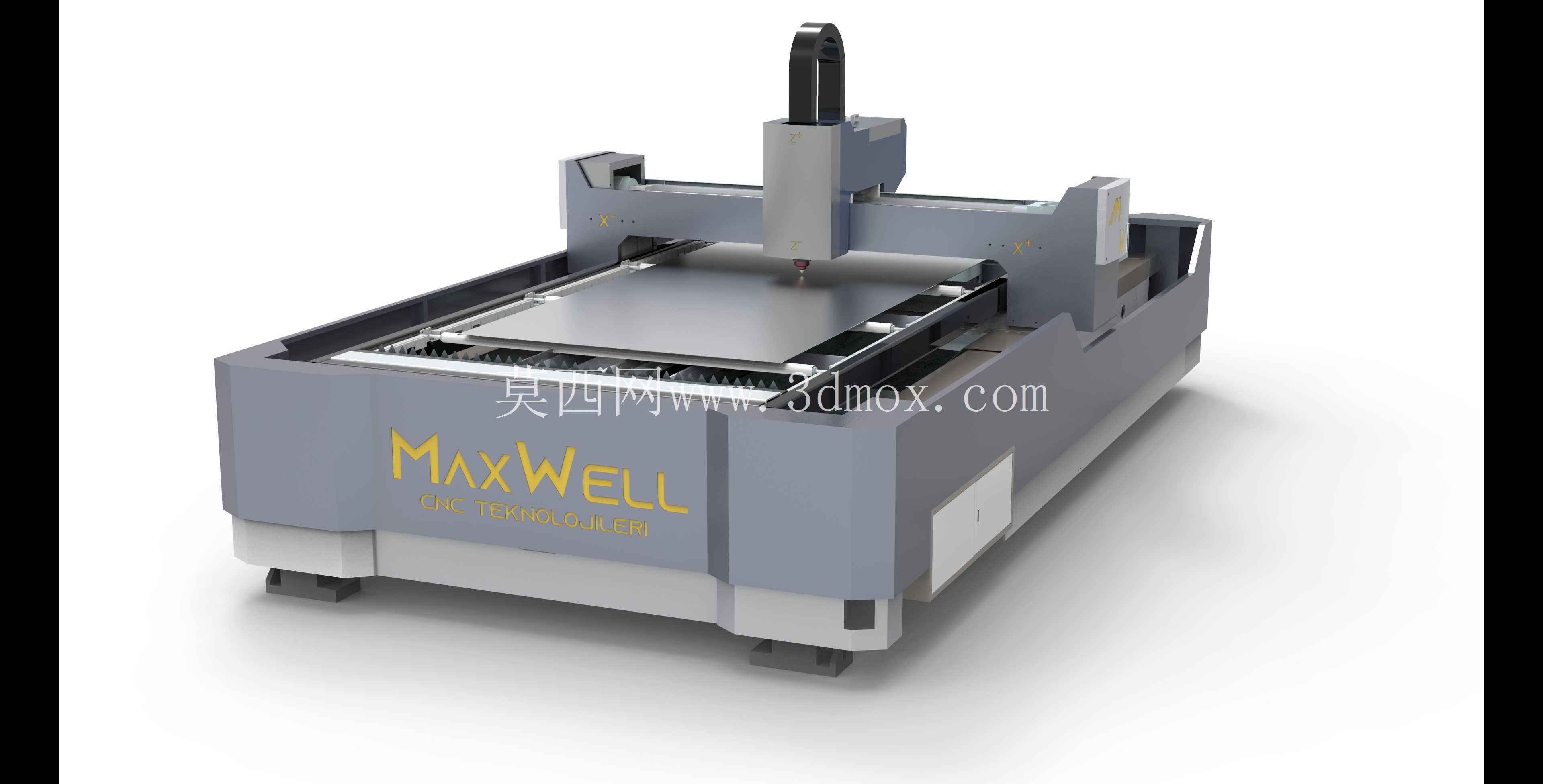

　　这套龙门式光纤激光切割装备的三维结构，面向中小批量钣金加工车间的日常落料工序搭建，整机采用床身固定、龙门横梁沿纵向导轨移动的经典布局，加工区域覆盖常规幅面钢板与不锈钢板，侧边预留自动交换工作台的推送行程空间，双台位循环上下料的设计逻辑，能让操作人员在主机封闭舱内执行切割作业的同时，在外部工位完成待加工板材的上料对齐与成品件的分拣归集，把板材等待、工件吊运的辅助时间完全压缩在设备加工周期内，大幅减少主机空转待机的占比。

　　从实际产线落地的安装边界来看，整机落地前需要在车间地面规划出超出机身外轮廓至少一米五的预留通道：横梁纵向全行程移动时两端会探出床身基准端面，侧边交换台的托料叉伸出方向要留出整幅板材的转运空间，顶部随动切割头的Z向抬升最高点距离地面的高度，要避开车间顶部的行车吊具最低运行位，床身底部的调平地脚支撑点位需要对应预埋的承重地基，避免大尺寸板材上下料时叉车碾压造成地面沉降，影响导轨直线度。

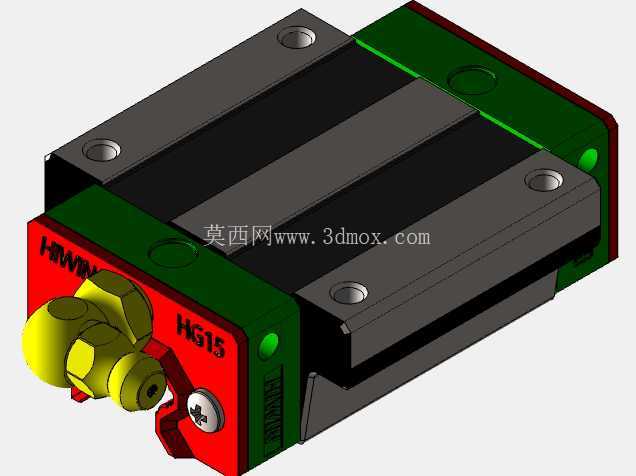

　　切割执行端搭载1kW规格的Delta A2系列伺服轴电机，分别驱动龙门横梁的X向同步传动、切割头溜板的Y向移动以及Z向焦点随动，传动链路采用齿轮齿条搭配直线导轨的组合，长行程运行下不会出现同步带传动的弹性滞后问题，高速走位时的定位重复精度可以稳定控制在钣金落料要求的公差范围内。切割主功率可选4kW档位，针对碳钢板、不锈钢板、铝合金板等常见金属板材，既可以完成薄板的高速连续穿孔裁切，也能应对中厚板的高压氧气助熔切割，切口热影响区窄，后续钣金折弯、焊接工序不需要额外大量打磨坡口。

　　结构设计阶段优先考虑了床身的抗形变能力：整体焊接床身经过时效去应力处理，承载大尺寸板材的台面上排布密集的锯齿状支撑条，既可以托住薄板材避免切割过程中受热下垂磕碰割嘴，也能让切割产生的熔渣直接向下掉落到底部的集渣抽屉，日常清理维护时只需要抽出抽屉即可归集废渣，不需要进入加工舱内部作业。龙门横梁采用轻量化的焊接箱体结构，在保证整体刚性的前提下尽可能降低运动部件的自重，让伺服电机在高速启停、拐角换向的时候不会因为惯量过大出现过冲抖动，切割复杂轮廓转角处的切口平滑度有明显提升。

　　设备的实际应用场景覆盖机箱机柜制作、五金零件落料、广告金属字裁切、工程机械配套件加工等多个领域，针对不同加工节拍的需求，自动交换台功能可以适配两班倒的连续生产模式，操作人员只需要在外部工位完成板材定位，系统会自动完成台位交换、原点校准、切割路径调用的全流程，超高工作速度的特性让复杂排样的板材整板加工周期比传统等离子切割缩短近一半，材料利用率通过套料软件优化后可以提升到九成以上。外围的安全防护围栏将激光加工区域完全封闭，观察窗采用激光防护玻璃，避免加工过程中的激光反射与烟尘外溢，床身内部预留的除尘接口可以直接对接车间的中央除尘系统，把切割产生的金属烟尘在源头抽走，维持车间作业环境的整洁。整条传动链路的润滑点位都集中布置在床身外侧的维护通道旁，日常点检加注润滑脂的时候不需要拆解防护外罩，设备运维的可达性做了充分的工程化考量。
