大行程数控铣削加工设备结构

　　这套大行程数控铣削加工设备主要面向板材类工件的平面铣削、开槽、轮廓修边、钻孔及轻量雕刻作业，常见于家具制造、广告标识加工、非金属复合材料裁切、木工生产线以及中小型钣金辅助加工场景。设备整体采用龙门式运动布局，工作台面承担工件定位与吸附固定，横梁沿床身长度方向完成纵向进给，滑座在横梁上实现横向移动，主轴单元则沿垂向完成切削进给，三条运动轴相互独立又协同动作，能够覆盖较大幅面工件的一次性装夹加工，减少多次翻面、重复定位带来的累积误差。

　　从实际加工用途来看，该设备并不局限于单一材料：木材、密度板、亚克力、PVC、铝塑板、轻质铝合金以及部分工程塑料都可在匹配刀具和切削参数后完成加工。对于家具厂的门板雕花、柜体开槽，广告行业的大字切割、标识成型，复合材料车间的板材修边，这类幅面较大、切削负荷相对平稳的工件，设备能够通过数控程序连续完成复杂路径加工，避免人工划线、手持修边造成的尺寸不一致。

　　工作台区域是整机设计中需要重点校核的部分。有效加工范围覆盖长约2100毫米、宽约3660毫米、高约250毫米的作业空间，台面采用分区真空吸附结构，设置6个独立控制的阀门区域。这样的分区思路很明确：加工小尺寸工件时，只打开对应区域的真空回路，既能保证足够吸附力，又能避免大面积开放漏气造成真空泵负载升高；加工整张大板时，则可将多个区域同时开启，使板材在整个切削过程中保持稳定贴合。相比单纯机械压板固定，真空台面减少了夹具对刀具路径的干涉，也缩短了板材上下料的辅助时间。

　　刀库部分配置8个刀位，能够容纳铣刀、钻头、倒角刀等常用刀具。加工过程中，控制系统根据程序指令自动完成刀具切换，使一道装夹工序内可以连续执行粗加工、精加工、钻孔、倒角等不同步骤。对于需要频繁换刀的复杂工件，固定刀库的位置和换刀动作范围必须在三维结构阶段提前检查，既要保证换刀路径不与横梁、吸尘罩、工件边缘发生干涉，也要控制换刀行程，避免辅助时间过长。

　　主轴采用9kW Hiteco电主轴，适合较高转速下的铣削和雕刻作业。高转速主轴在加工木材、亚克力等材料时，可以通过较快线速度获得较光滑的切口，同时配合合适进给量降低毛刺和熔边风险。主轴安装板、滑座连接板以及垂向进给机构需要围绕主轴重量、切削反力和振动特性进行布置，连接面应保持足够刚性，避免高速切削时出现颤振。设备另配置1kW Delta A2系列伺服轴电机，用于相应进给轴的驱动；伺服电机与丝杠、导轨、传动座之间的同轴度和支撑刚度，会直接影响定位精度和运动平稳性。

　　结构建模时，床身、横梁和工作台支架不能只按外形堆叠，需要结合受力路径判断。长行程设备在横梁移动到两端时，支撑跨距和重心位置会发生变化，若导轨安装基础刚性不足，切削端容易产生挠度，表现为板材两端加工深度不一致或轮廓边缘振纹。因此导轨安装面、横梁连接面、立柱支撑区以及床身焊接框架都应保留合理壁厚和加强筋，尤其在主轴悬伸较大、刀具切入材料瞬间，结构件要能够承受横向和垂向复合载荷。

　　安装边界方面，设备占地长度和宽度应在工作台有效行程基础上，额外计入床身底座、横梁伸出段、电控柜、吸尘接口、刀库动作空间以及维护通道。车间布置时，设备四周需预留板材上下料空间，尤其宽度方向接近3.6米，大板上料不能只考虑主机外形，还要考虑叉车或人工转运时的回转区域。后侧或侧部应预留真空泵、除尘管道和电缆走线位置，主轴冷却管路、吸尘罩升降空间以及刀具更换空间也不能被周边设备遮挡。

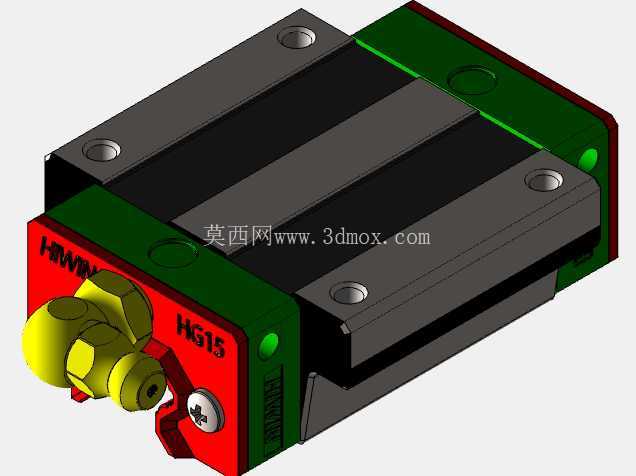

　　从三维设计角度看，这类设备的建模重点不在单件外观，而在于运动机构与加工场景的匹配。导轨、滑块、丝杠螺母、主轴、刀库、真空台面、分区阀门和防护结构都需要按真实装配关系表达，才能在设计阶段检查行程极限、刀具可达范围、管路走向和维护拆装顺序。对于设备选型人员而言，大台面、分区吸附、自动换刀和较高功率主轴的组合，适合多品种、大板件、工序较集中的加工需求；对于结构设计人员，则需要在幅面、刚性、成本和维护便利性之间取得平衡，使设备既能满足大工件加工，又能在长期高速运行中保持精度稳定。
