双行星齿轮蜗轮减速补偿驱动结构

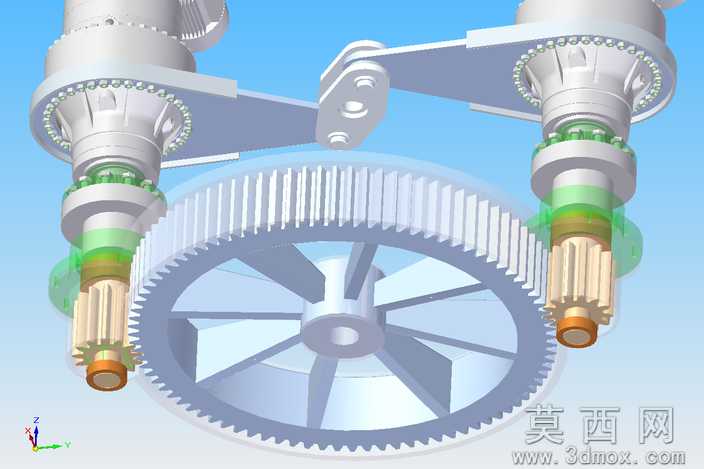

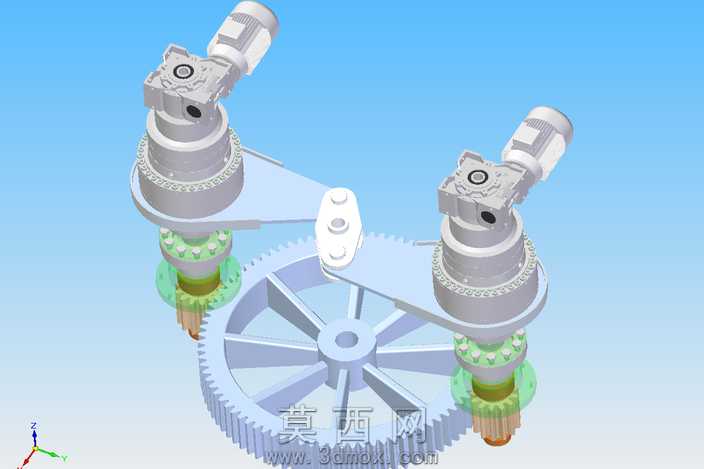

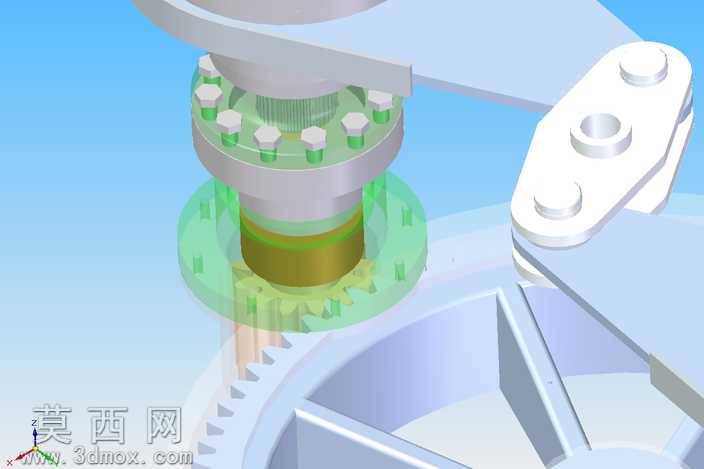

本结构采用三维参数化建模方式完成全结构设计，首先搭建双行星齿轮减速级与蜗轮蜗杆第一减速级的传动骨架，在建模过程中严格遵循齿轮啮合的模数、压力角、齿顶高系数等标准参数，对行星轮、太阳轮、内齿圈的齿形进行精确绘制，保证各级传动的啮合间隙控制在合理公差范围内。建模阶段对蜗轮与蜗杆的螺旋升角、模数匹配进行反复校验，确保反向自锁特性与大减速比的传动需求得到满足。渲染阶段针对不同零部件赋予差异化材质：金属传动件采用磨砂合金钢材质，搭配真实的金属粗糙度与反射参数，紧固件采用镀锌亮面金属材质，密封与支撑结构件采用半透明工程塑料材质，通过环境光与定向光源的组合打光，清晰呈现内部传动层级的装配关系。结构设计上采用两级减速串联布局，第一级蜗轮蜗杆实现大减速比的初步降速，同时利用蜗轮蜗杆的自锁特性避免负载反向驱动输入端，第二级双行星齿轮结构在紧凑的径向尺寸内实现进一步的扭矩放大，整体结构在有限的安装空间内实现高转矩输出，适配低转速、大扭矩的工况需求，专门配套废物净水设备的驱动场景，配合电子转矩控制驱动器可实现输出转矩的实时补偿调节，应对净水处理过程中负载波动的工况。设计过程中充分考虑装配工艺性，各级传动部件均设计有定位止口与安装法兰，紧固件采用均布布局保证连接受力均匀，支撑端设置有耐磨衬套结构降低传动磨损，整体结构兼顾传动效率、输出扭矩与运行稳定性，可直接用于相关净水设备的驱动端配套设计参考。
